Static Survey ด้วย GNSS: คู่มือครอบคลุมสำหรับวิศวกรสำรวจ

ในงานสำรวจความละเอียดสูง เช่น การวาง Control Point สำหรับโครงการก่อสร้างขนาดใหญ่ การทำ Geodetic Network หรือการตรวจสอบการเคลื่อนตัวของโครงสร้าง การใช้ GNSS แบบ RTK เพียงอย่างเดียวมักให้ค่าความแม่นยำไม่เพียงพอ เพราะ RTK อาศัย Radio Link หรือ NTRIP ที่มีโอกาสหลุดและสะสม Error ได้ง่าย

Static Survey จึงเป็นเทคนิคมาตรฐานสากลที่ให้ค่าความแม่นยำระดับ Millimeter สำหรับงาน Geodesy และ Control Survey โดยแทบทุกระบบพิกัดอ้างอิงแห่งชาติทั่วโลก (รวมถึง WGS84, ITRF, Indian 1975) ต่างอ้างอิงผลจากการรังวัด Static ที่ประมวลผลผ่าน Network Adjustment ทั้งสิ้น

บทความนี้จะพาวิศวกรสำรวจดู ขั้นตอนทำ Static Survey ด้วย GNSS ครบทุกเฟส ตั้งแต่ Mission Planning การตั้งค่าเครื่องภาคสนาม การ Download ข้อมูลจาก CORS การทำ Baseline Processing ไปจนถึง Quality Control ของผลลัพธ์ พร้อม Best Practice ที่ทีม WAIPIA ใช้จริงในโครงการสำรวจระดับประเทศ

Static Survey คืออะไร และเมื่อไหร่ควรเลือกใช้

Static Survey คือเทคนิคการรังวัดด้วยสัญญาณดาวเทียม GNSS โดยตั้งเครื่องรับสัญญาณอยู่นิ่งๆ บนหมุดสำรวจ (Occupation Point) เป็นระยะเวลานาน (โดยทั่วไป 30 นาทีถึงหลายชั่วโมง) แล้วนำข้อมูลดิบ (Raw Data) ไปประมวลผลในสำนักงานเพื่อหาค่า Baseline Vector ระหว่างจุดต่างๆ

หลักการสำคัญคือการใช้ Carrier Phase Measurement จากดาวเทียมหลายระบบ (GPS, GLONASS, Galileo, BeiDou) พร้อมกัน ยิ่งรับสัญญาณนานเท่าไร อัลกอริทึมประมวลผลยิ่งสามารถแก้ไข Cycle Ambiguity ได้แม่นยำ ทำให้ค่าความคลาดเคลื่อนลดลงต่ำกว่า 5 mm + 1 ppm ของระยะทาง

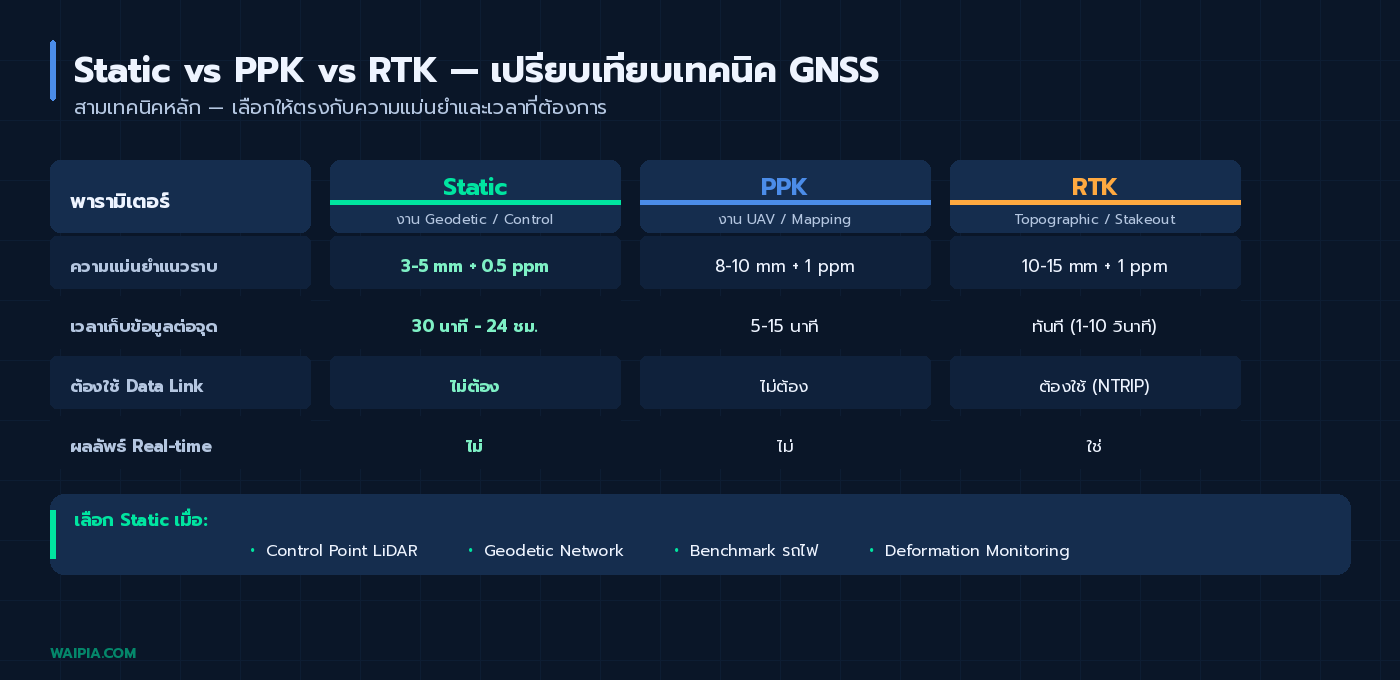

เปรียบเทียบ Static, RTK และ PPK

คุณสมบัติ	Static	PPK	RTK
ความแม่นยำแนวราบ	3-5 mm + 0.5 ppm	8-10 mm + 1 ppm	10-15 mm + 1 ppm
เวลาเก็บข้อมูลต่อจุด	30 นาที – 24 ชั่วโมง	5-15 นาที	ทันที (1-10 วินาที)
ต้องใช้ Data Link	ไม่ต้อง	ไม่ต้อง	ต้องใช้ (Radio/NTRIP)
ผลลัพธ์แบบ Real-time	ไม่	ไม่	ใช่
งานที่เหมาะสม	Control Survey, Geodesy, Monitoring	งาน UAV, งานสำรวจพื้นที่กว้าง	Topographic, Stakeout

เมื่อไหร่ควรใช้ Static Survey

เลือกใช้ Static Survey เมื่องานนั้นต้องการอย่างน้อยหนึ่งในสี่เงื่อนไข ได้แก่ ค่าความแม่นยำสูงกว่า 1 เซนติเมตร, ต้องการความน่าเชื่อถือแบบ Geodetic Grade พร้อมรายงานทางสถิติ, การสำรวจบริเวณที่ไม่มีสัญญาณ Mobile Data ให้ส่ง NTRIP ได้ หรือการทำ Deformation Monitoring ที่ต้องเปรียบเทียบผลหลายปี

ตัวอย่างงานที่ต้องใช้ Static คือ การวาง Ground Control Point สำหรับ LiDAR Survey การวาง Benchmark สำหรับโครงการรถไฟความเร็วสูง การสำรวจเพื่อทำ Geoid Model และการตรวจสอบความเที่ยงตรงของ CORS Station

อุปกรณ์และการเตรียมการก่อนออกภาคสนาม

เครื่องมือที่จำเป็น

สำหรับงาน Static Survey ในระดับ Professional ต้องใช้ GNSS Receiver แบบ Multi-Frequency (รับได้อย่างน้อย L1/L2 และแนะนำให้รองรับ L5) ที่สามารถบันทึก Raw Data ในรูปแบบ RINEX หรือ Format ของผู้ผลิตได้ ตัวอย่างเช่น WD GNSS Series ซึ่งรองรับ 1408 Channels ครบทุก Constellation

อุปกรณ์เสริมที่ขาดไม่ได้ประกอบด้วย Tribrach with Optical/Laser Plummet สำหรับตั้งศูนย์กลางเหนือหมุด, Fixed-Height Tripod ที่ 2.000 เมตร เพื่อลดความคลาดเคลื่อนของการวัด Antenna Height, Steel Tape หรือ Measuring Rod สำหรับวัด Slant Height สองทิศทาง และ Field Book สำหรับบันทึก Metadata ทุกจุด

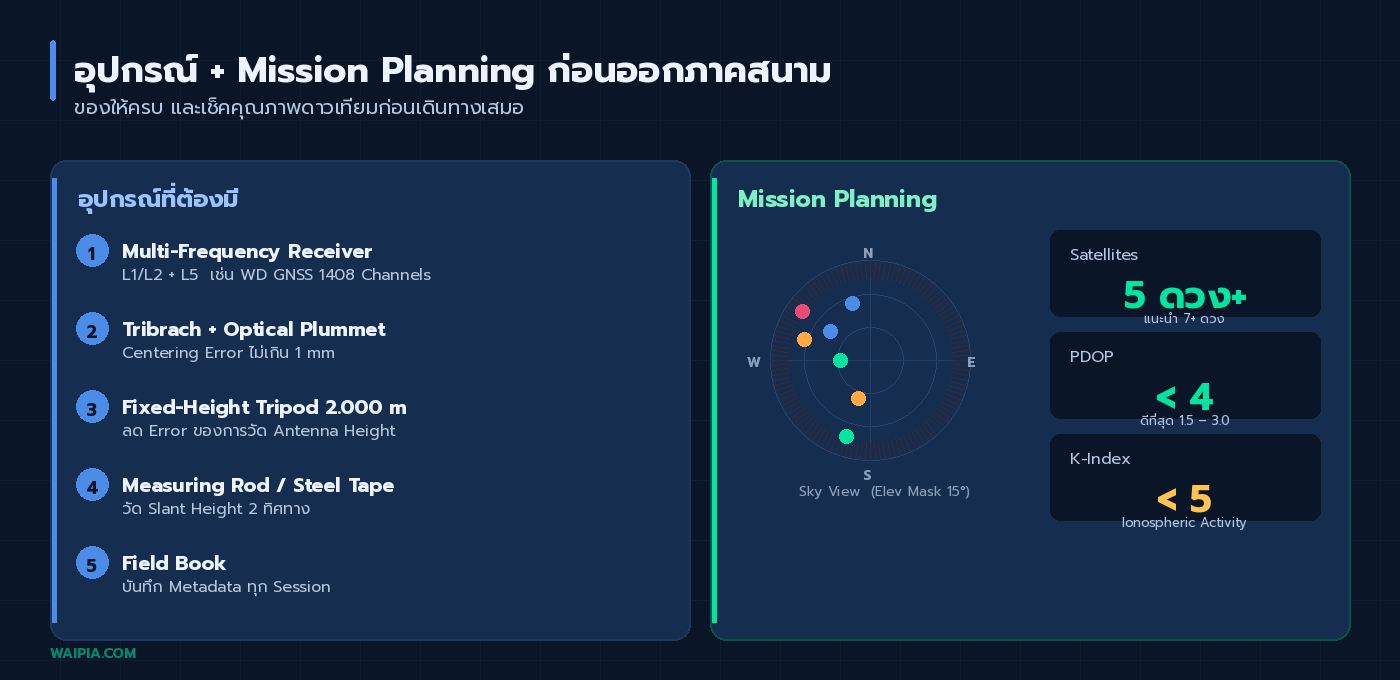

Mission Planning: วางแผนก่อนออกงาน

ก่อนออกภาคสนามต้องทำ Mission Planning เสมอ โดยใช้ Software เช่น Trimble Planning, GNSS Planning Online หรือ Built-in ของ Receiver เพื่อตรวจสอบ:

Satellite Geometry — ค่า PDOP (Position Dilution of Precision) ควรต่ำกว่า 4 ตลอดช่วงที่เก็บข้อมูล ยิ่งต่ำยิ่งดี ค่า PDOP ที่ดีอยู่ในช่วง 1.5-3.0 หลีกเลี่ยงช่วงที่ดาวเทียมอยู่ใกล้กันในท้องฟ้า

Number of Visible Satellites — ต้องเห็นดาวเทียมอย่างน้อย 5 ดวงตลอดเวลา แนะนำ 7+ ดวง เพื่อให้ค่า Solution มี Redundancy เพียงพอ

Elevation Mask — ตั้งที่ 10-15 องศา เพื่อตัด Multipath และ Ionospheric Error จากดาวเทียมระดับต่ำ

Ionospheric Activity — ตรวจสอบ K-Index หรือ Kp ของวันนั้น ถ้า Kp > 5 ให้เลื่อนงานออกไป เพราะจะส่งผลต่อ Cycle Ambiguity Resolution โดยตรง

การออกแบบ Survey Network

สำหรับงาน Control Survey ที่มีหลายจุด ต้องออกแบบเครือข่ายให้มี Redundancy โดยใช้รูปทรงเรขาคณิตแบบ Braced Quadrilateral หรือ Triangle ไม่ควรใช้ Open Traverse เพราะไม่มีทางตรวจสอบ Blunder ได้

กฎเกณฑ์สำคัญคือทุกจุดใหม่ควรเชื่อมต่อกับจุดควบคุมที่ทราบค่าอย่างน้อย 2 จุด และการรังวัดแต่ละ Baseline ควรทำอย่างน้อย 2 Session ในเวลาต่างกัน (Repeat Observation) เพื่อตรวจสอบความสอดคล้องของผลลัพธ์

ขั้นตอนการเก็บข้อมูลภาคสนาม

การตั้งเครื่องและ Centering

ตั้ง Tripod เหนือหมุดให้มั่นคง ใช้ Optical Plummet หรือ Laser Plummet ปรับให้ตรงกับศูนย์กลางหมุดโดยมีค่า Centering Error ไม่เกิน 1 mm ต่อจุด (สำคัญมาก เพราะ Error นี้จะรวมเข้ากับผลลัพธ์โดยตรง ไม่สามารถแก้ไขใน Post-Process ได้)

ปรับ Level ด้วย Tribrach bubble ให้เข้าที่ แล้วตรวจสอบ Centering อีกครั้งหลังปรับ Level เสร็จ

การวัด Antenna Height

ค่า Antenna Height ที่ผิดเพียง 1 cm จะทำให้ค่าสูงของจุดผิดไป 1 cm เช่นกัน ต้องวัดด้วยความประณีตและบันทึกรูปแบบของการวัดให้ชัดเจน:

• Vertical Height — วัดแนวดิ่งจากหมุดถึง Antenna Reference Point (ARP)
• Slant Height — วัดเฉียงจากหมุดไปยัง Antenna Measuring Mark แล้วใช้สูตรปรับเป็น Vertical Height
• Fixed-Height Tripod — วิธีที่ดีที่สุด ลด Error จากการวัดได้ทั้งหมด

วัด Slant Height อย่างน้อย 2 ทิศทาง (ฝั่งตรงข้ามกัน) ค่าต่างกันไม่ควรเกิน 2 mm

การตั้งค่า Receiver

ตั้งค่าพารามิเตอร์ที่สำคัญใน Receiver:

Recording Rate (Epoch Interval): 15 sec (งาน Baseline สั้น) หรือ 30 sec (งาน Geodetic)
Elevation Mask: 10°-15°
Observation Mode: Static
Data Format: RINEX 3.x หรือ Proprietary (.T02/.ubx)
Antenna Model: ใส่ชื่อรุ่นตาม IGS Antenna Calibration

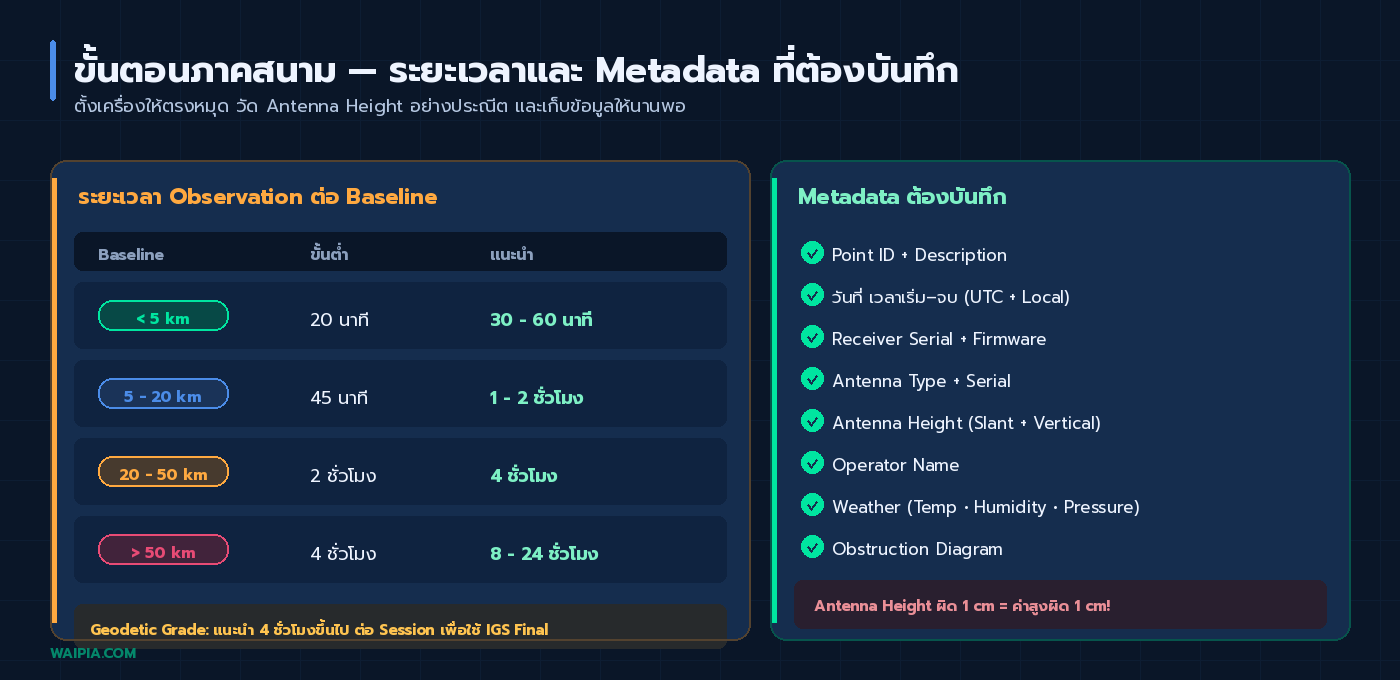

ระยะเวลา Observation ต่อ Baseline

ระยะเวลาขั้นต่ำในการเก็บข้อมูลขึ้นกับความยาว Baseline และความแม่นยำที่ต้องการ:

ความยาว Baseline	เวลาขั้นต่ำ	เวลาแนะนำ
< 5 km	20 นาที	30-60 นาที
5-20 km	45 นาที	1-2 ชั่วโมง
20-50 km	2 ชั่วโมง	4 ชั่วโมง
> 50 km	4 ชั่วโมง	8-24 ชั่วโมง

สำหรับงาน Geodetic Grade ที่ต้องการ Millimeter Accuracy แนะนำให้เก็บอย่างน้อย 4 ชั่วโมง ต่อ Session เสมอ เพื่อให้สามารถใช้ Precise Ephemeris (IGS Final) ในการประมวลผลได้อย่างเต็มประสิทธิภาพ

การบันทึก Metadata

ทุก Session ต้องบันทึกข้อมูลเหล่านี้ในสมุดภาคสนาม:

• Point ID และ Description
• วันที่ เวลาเริ่ม-จบ (UTC และ Local)
• Receiver Serial Number และ Firmware Version
• Antenna Type, Serial Number, Antenna Height (วัดทั้ง Slant และ Vertical)
• Operator Name
• Weather Condition (Temperature, Humidity, Pressure — สำคัญสำหรับ Tropospheric Model)
• Obstruction Diagram — ร่างภาพสิ่งกีดขวางรอบจุด

การประมวลผลหลังการเก็บข้อมูล

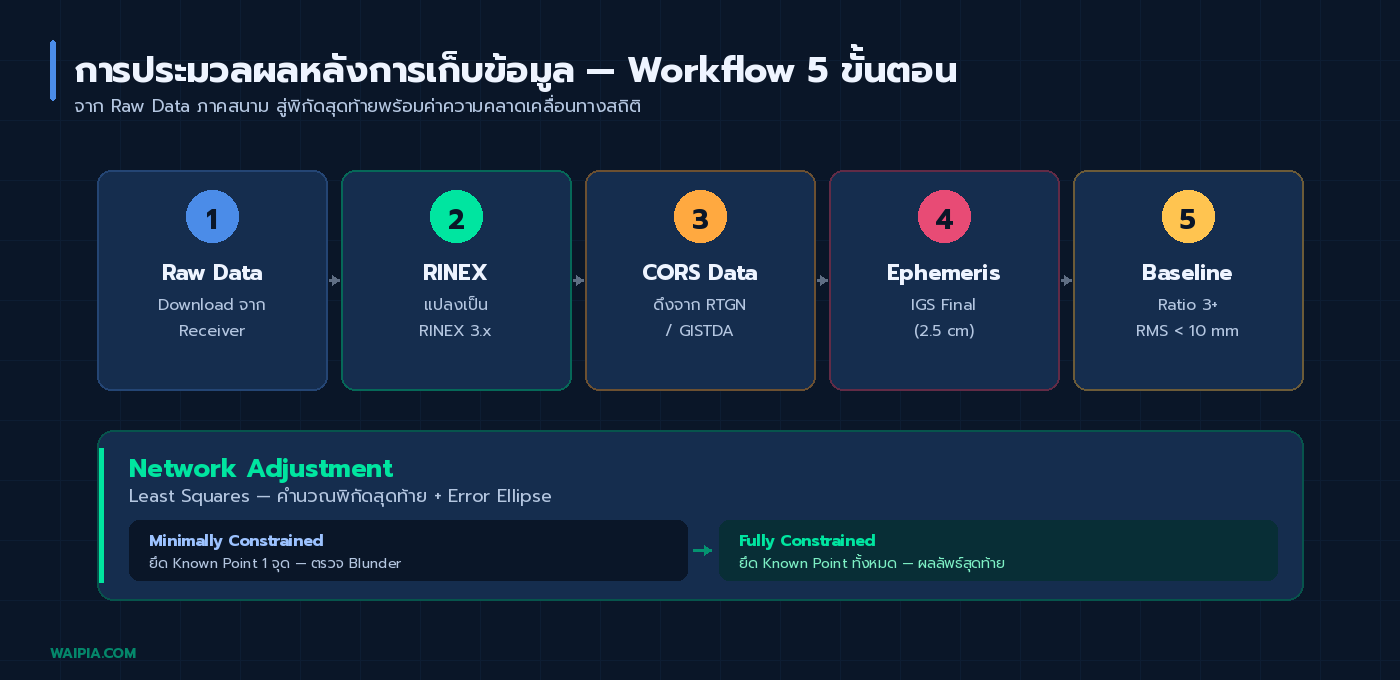

เตรียมข้อมูลสำหรับ Post-Processing

ขั้นที่ 1: Download ข้อมูลจากภาคสนาม — โอนไฟล์ Raw Data จาก Receiver เข้า Computer แล้วแปลงเป็น RINEX ด้วยโปรแกรมของผู้ผลิต (เช่น Trimble Convert to RINEX, RTKCONV ของ RTKLIB)

ขั้นที่ 2: ดาวน์โหลดข้อมูล CORS — ถ้าใช้ CORS Station เป็น Reference ให้ดาวน์โหลดไฟล์ RINEX ที่ตรงกับช่วงเวลาเก็บข้อมูลภาคสนาม สำหรับประเทศไทยดาวน์โหลดได้จาก RTGN หรือ GISTDA

ขั้นที่ 3: ดาวน์โหลด Precise Ephemeris — ใช้ไฟล์ SP3 จาก IGS (International GNSS Service) มีสามระดับ:

• IGS Ultra-Rapid — ได้ภายใน 3 ชั่วโมง ความแม่นยำ 5 cm
• IGS Rapid — ได้ภายใน 17 ชั่วโมง ความแม่นยำ 2.5 cm
• IGS Final — ได้ภายใน 12-18 วัน ความแม่นยำ 2.5 cm (แนะนำสำหรับงาน Geodetic)

Baseline Processing

นำเข้าข้อมูลทั้งหมดเข้าโปรแกรม Post-Processing (เช่น Trimble Business Center, Leica Infinity, RTKLIB, GNSS Solutions) แล้ว:

1. ตรวจสอบ Metadata ทุก Session ให้ถูกต้อง (สำคัญมาก — Antenna Height ผิดแม้แค่มิลลิเมตรจะทำให้ผลผิดทั้งโครงการ)
2. ตั้งค่าการประมวลผล:
   • Elevation Mask: 10°-15°
   • Tropospheric Model: Saastamoinen หรือ Hopfield
   • Ionospheric Model: L1/L2 Ion-Free (ถ้ารับ Dual Frequency)
   • Ambiguity Resolution: Fix if possible
3. Compute Baseline ทุกคู่ที่ต้องการ
4. ตรวจสอบคุณภาพ Baseline แต่ละเส้น:
   • Ratio ≥ 3 (ยิ่งสูงยิ่งดี)
   • RMS < 10 mm สำหรับ Baseline < 20 km
   • Ambiguity Status = Fixed

Network Adjustment

เมื่อได้ Baseline ที่ผ่านคุณภาพครบทุกเส้นแล้ว ขั้นต่อไปคือ Least Squares Network Adjustment เพื่อคำนวณค่าพิกัดสุดท้ายของทุกจุดพร้อมค่าความคลาดเคลื่อนทางสถิติ

มีสองเฟสในการ Adjust:

Minimally Constrained Adjustment — ยึดจุด Known Point เพียง 1 จุด เพื่อตรวจสอบความสอดคล้องภายในเครือข่าย (Internal Consistency) ตรวจสอบว่ามี Blunder หรือไม่ ถ้ามี Baseline ไหน Residual สูงผิดปกติต้องตัดทิ้งหรือรังวัดใหม่

Fully Constrained Adjustment — ยึด Known Point ทั้งหมดที่มี แล้ว Adjust ทั้งเครือข่าย ผลลัพธ์ที่ได้คือพิกัดสุดท้ายของจุดใหม่ในระบบพิกัดอ้างอิง พร้อมค่า Standard Deviation และ Error Ellipse

การตรวจสอบคุณภาพและการทำรายงาน

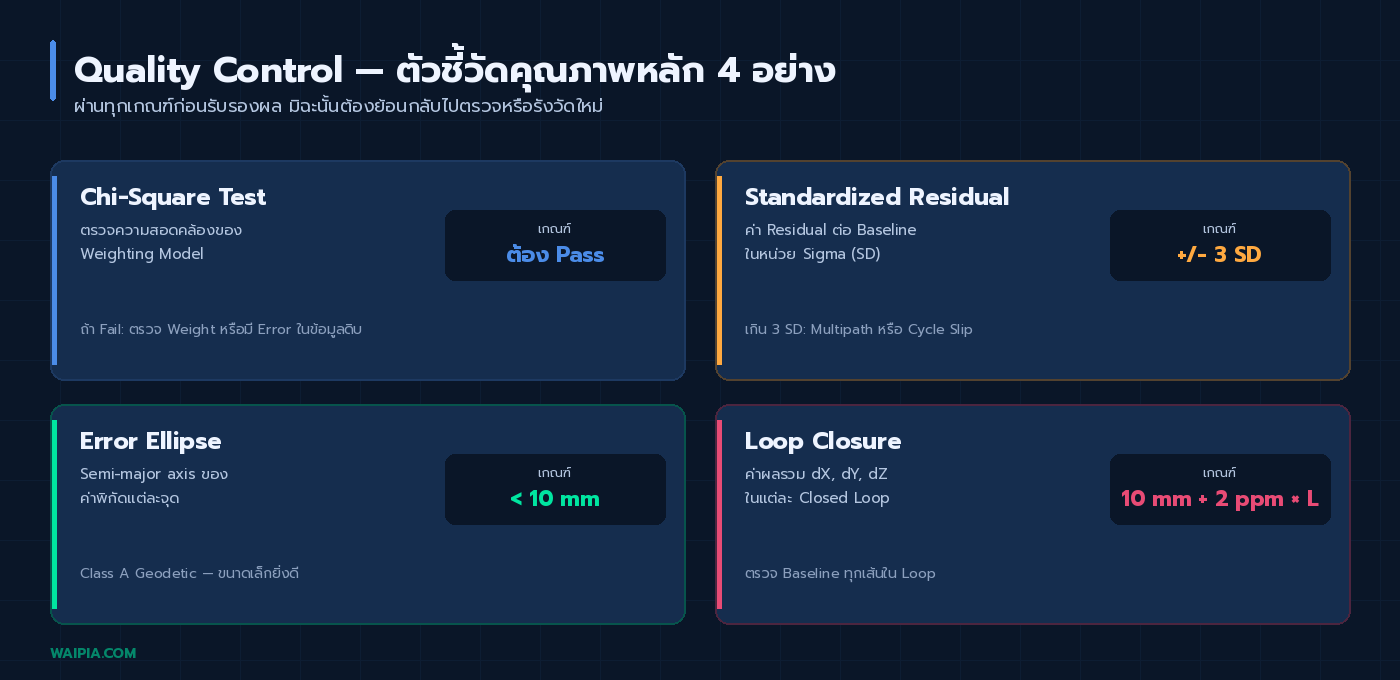

Quality Control Indicators

ก่อนรับรองผลต้องตรวจสอบค่าเหล่านี้ในทุก Baseline และทุกจุด:

• Chi-Square Test — ถ้า Fail แสดงว่ามี Error ในข้อมูลดิบหรือ Weighting Model ไม่ถูก
• Standardized Residual — ทุก Baseline ควรอยู่ในช่วง ±3σ ถ้าเกินต้องตรวจสอบว่าเกิดจาก Multipath หรือ Cycle Slip
• Error Ellipse (Semi-major axis) — ต้องเล็กกว่า Specification ของงาน เช่น งาน Class A Geodetic ต้อง < 10 mm
• Height Difference — ตรวจสอบ Loop Closure ของ Height ในทุก Loop ที่ปิดได้ ต้อง < 20 mm + 4 mm√k (โดย k คือจำนวนเส้นใน Loop)

Loop Closure Analysis

ทุก Closed Loop ในเครือข่าย เมื่อนำ Baseline Vectors มาบวกรวมกันต้องได้ใกล้ศูนย์ ค่าที่ยอมรับได้สำหรับ Class A:

• ΔX, ΔY, ΔZ < (10 mm + 2 ppm × total loop length)

ถ้า Loop Closure เกินเกณฑ์ ต้องย้อนไปตรวจสอบ Baseline แต่ละเส้นในลูปนั้นว่าเส้นไหนเป็นต้นเหตุ

การทำรายงาน

รายงาน Static Survey ที่สมบูรณ์ต้องประกอบด้วย: Project Summary และ Methodology, Network Diagram แสดงจุดและ Baseline, Field Log และ Session Summary ทุก Session, ผลการ Baseline Processing (Ratio, RMS, Ambiguity), ผลการ Network Adjustment (Chi-Square, Standardized Residual, Error Ellipse), Final Coordinates ในระบบพิกัดที่ร้องขอ (UTM, Indian 1975, WGS84) และ Appendix ภาพถ่ายหมุดและ Obstruction Diagram

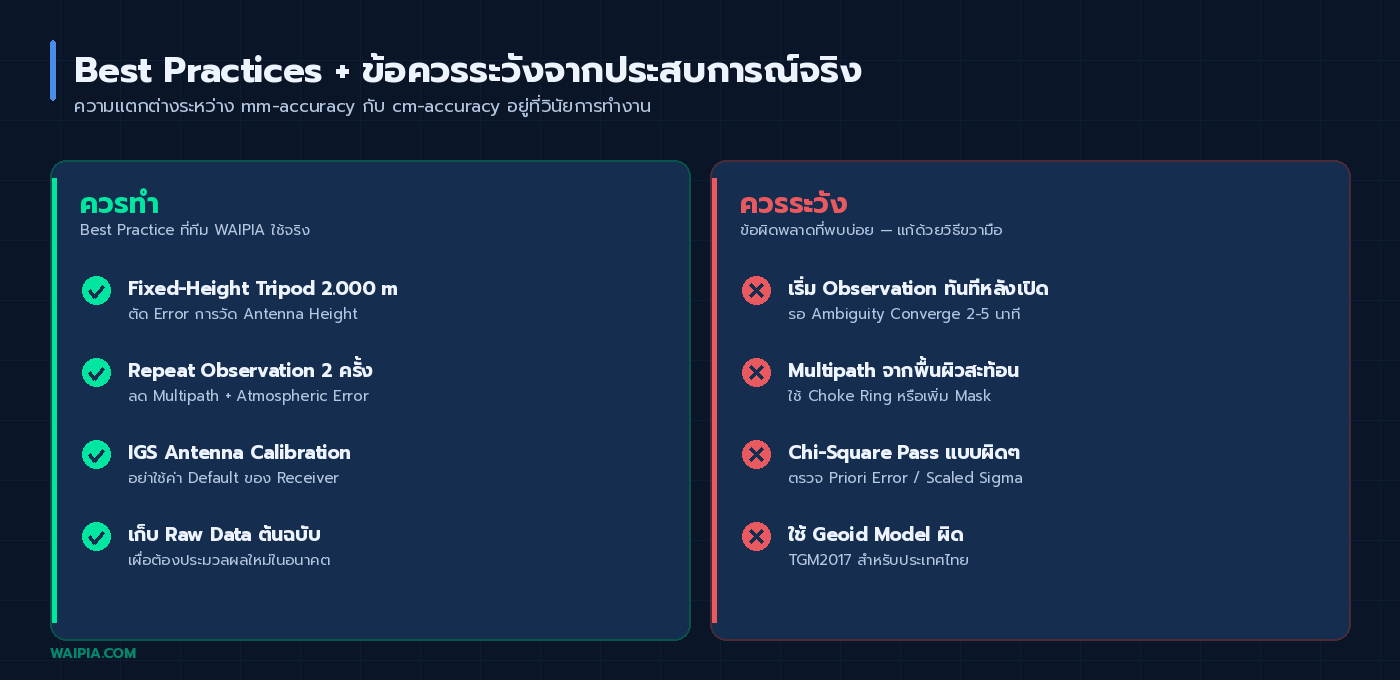

Best Practices และข้อควรระวังจากประสบการณ์จริง

สิ่งที่ควรทำ

ใช้ Fixed-Height Tripod 2.000 m ทุกครั้งที่ทำได้ เพื่อตัดความคลาดเคลื่อนของการวัด Antenna Height ออกจากงบประมาณ Error ของโครงการ

Repeat Observation ทุก Baseline สำคัญอย่างน้อย 2 ครั้งในวันต่างกัน (หรือช่วงเวลาต่างกันในวันเดียวกัน) ช่วยลด Multipath Error และ Atmospheric Error ที่มี Correlation ตามเวลา

ใช้ Antenna Calibration จาก IGS ไม่ใช้ค่า Default ของ Receiver โดยเฉพาะถ้าใช้ Antenna หลายรุ่นในงานเดียวกัน ความต่างของ Phase Center Offset ระหว่าง Antenna อาจทำให้ค่าสูงผิดไป 10-30 mm ได้

เก็บ Raw Data ต้นฉบับ ไว้เสมอ (ทั้ง Proprietary Format และ RINEX) เผื่อต้องกลับมาประมวลผลใหม่ในอนาคต

ข้อควรระวัง

อย่าเริ่ม Observation ทันทีหลังเปิดเครื่อง ให้รอให้ Receiver Track ดาวเทียมครบและ Ambiguity เริ่ม Converge ก่อน (ประมาณ 2-5 นาที) เพราะช่วงต้น Session คุณภาพข้อมูลต่ำกว่าปกติ

ระวัง Multipath จากพื้นผิวสะท้อนใกล้จุด เช่น หลังคาเมทัล กระจก รถยนต์ที่จอดข้างๆ ถ้าเลี่ยงไม่ได้ให้ใช้ Choke Ring Antenna หรือเพิ่ม Elevation Mask เป็น 15°-20°

อย่าลืม Convergence Time ของ Network Adjustment Software โปรแกรมบางตัวมีค่า Default ของ Priori Error ที่ไม่สมจริง ทำให้ Chi-Square Test ผ่านแบบผิดๆ ต้องปรับ Scaled Sigma ให้เหมาะสมก่อนประเมินผล

ตรวจสอบ Geoid Model ที่ใช้ ถ้างานต้องการค่าสูงแบบ Orthometric Height (MSL) ต้องใช้ Geoid Model ที่เหมาะกับพื้นที่ เช่น TGM2017 สำหรับประเทศไทย ถ้าใช้ Geoid Model ผิดอาจได้ค่าสูงที่คลาดเคลื่อน 30-80 cm

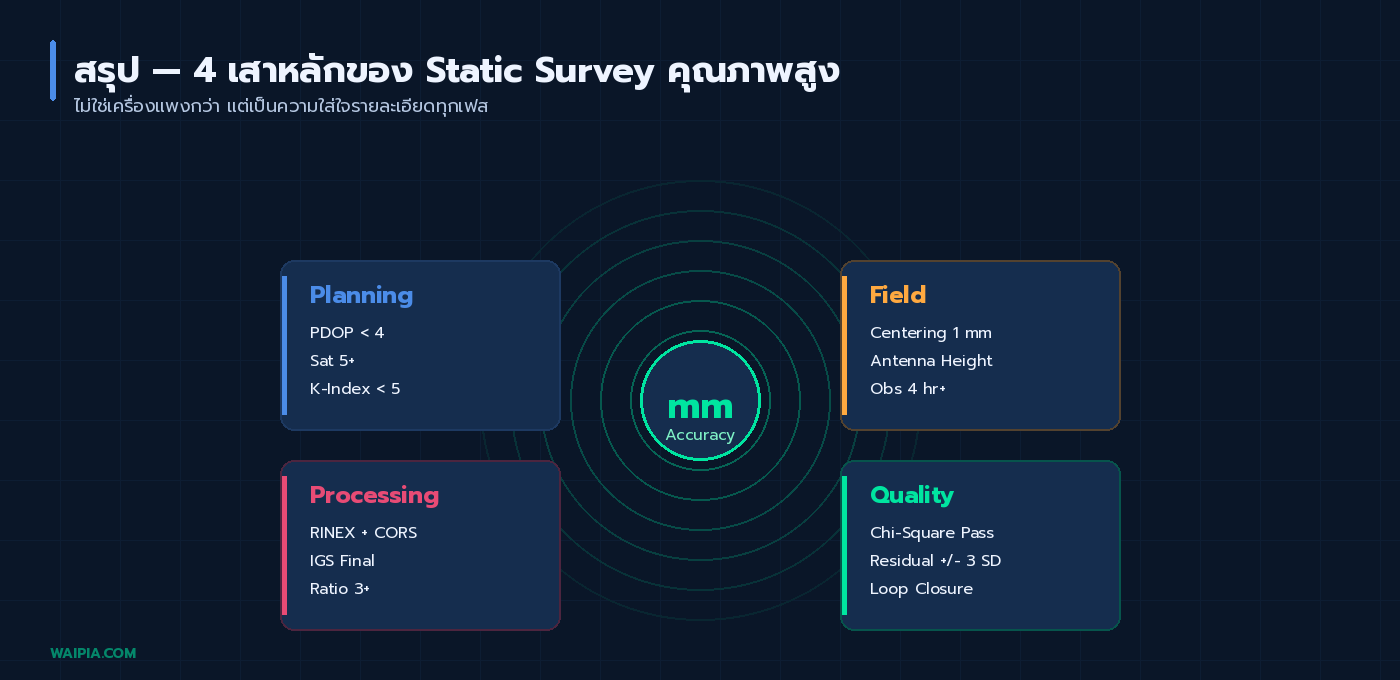

สรุป

Static Survey ด้วย GNSS เป็นเทคนิคมาตรฐานสำหรับงานสำรวจความแม่นยำสูง การทำให้ได้ผลลัพธ์ระดับ Geodetic Grade ต้องใส่ใจทุกขั้นตอน ตั้งแต่ Mission Planning การวัด Antenna Height ที่ประณีต การเลือก Observation Time ที่เหมาะกับความยาว Baseline การใช้ Precise Ephemeris ในการ Post-Process และการทำ Network Adjustment ที่ถูกต้องทางสถิติ

ความแตกต่างระหว่างงานที่ได้ Millimeter Accuracy กับงานที่ได้แค่ Centimeter ไม่ได้อยู่ที่เครื่องมือแพงกว่ากัน แต่อยู่ที่ ความใส่ใจรายละเอียดและวินัยในการทำงานทุกเฟส ตามหลักวิชาการที่อธิบายไว้ในบทความนี้

---
