PDOP คืออะไร: ค่าคุณภาพสัญญาณ GNSS ที่วิศวกรสำรวจต้องรู้
เคยสงสัยไหมว่าทำไมบางวันใช้ GPS สำรวจแล้วค่าพิกัดนิ่งสวย แต่บางวันค่ากระเด้งทั้งที่สัญญาณดาวเทียมก็ดูดีเหมือนกัน? คำตอบมักซ่อนอยู่ในตัวเลขเล็กๆ ที่หลายคนมองข้าม — PDOP
ค่า PDOP (Position Dilution of Precision) เป็นหนึ่งในตัวชี้วัดคุณภาพงาน GNSS ที่วิศวกรสำรวจและช่างสำรวจทุกคนควรทำความเข้าใจ เพราะมันส่งผลโดยตรงต่อความแม่นยำของพิกัดที่ได้ ไม่ว่าจะเป็นงาน RTK, Static Survey หรือแม้แต่การนำทางทั่วไป
PDOP คืออะไร
PDOP ย่อมาจาก Position Dilution of Precision หรือ "การเจือจางความแม่นยำของตำแหน่ง" ซึ่งฟังดูซับซ้อน แต่แก่นแท้ของมันคือการบอกว่า ดาวเทียมที่รับสัญญาณอยู่ ณ ขณะนี้ กระจายตัวอยู่บนท้องฟ้าได้ดีแค่ไหน

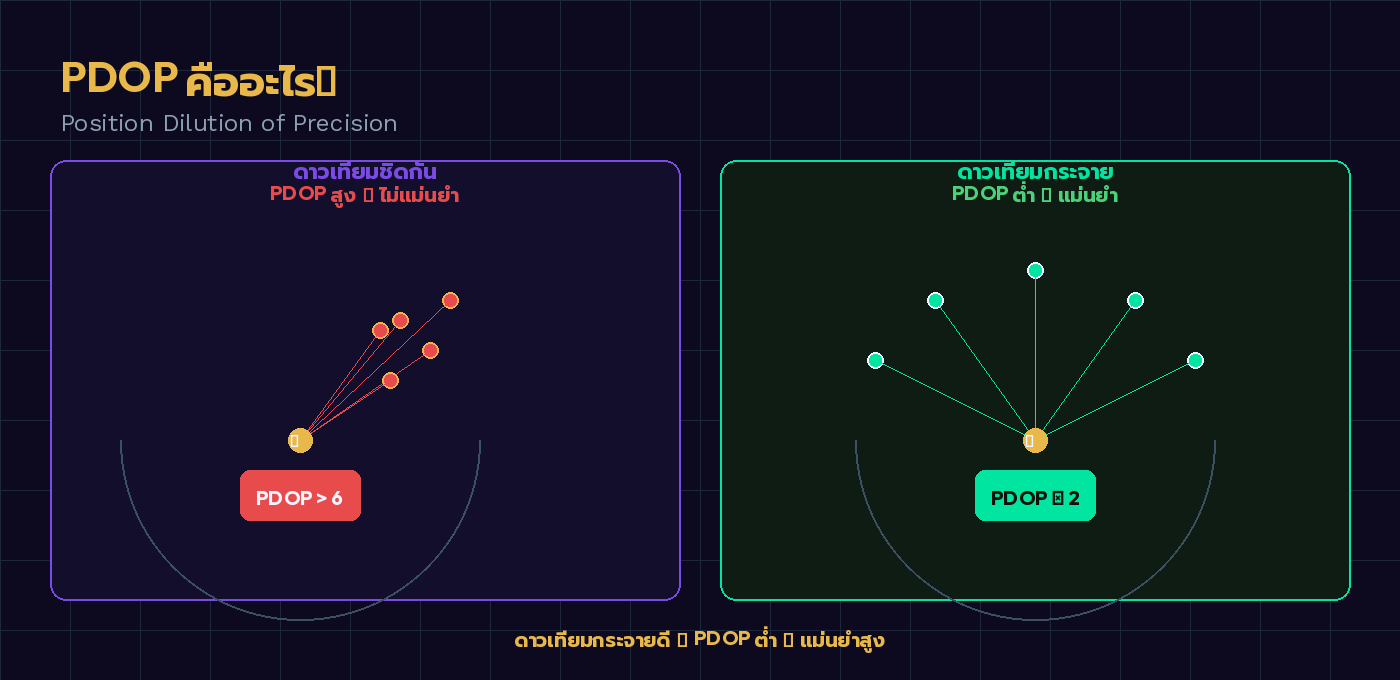

ลองนึกภาพง่ายๆ ว่าคุณกำลังยืนอยู่กลางแจ้งและมองดาวเทียม 5 ดวง ถ้าดาวเทียมทุกดวงอยู่ชิดกันทางทิศตะวันออก เครื่องรับจะแยกแยะตำแหน่งได้แม่นน้อยกว่ากรณีที่ดาวเทียมกระจายอยู่รอบทิศทาง ทั้งทิศเหนือ ใต้ ตก ออก และเหนือศีรษะ
ยิ่งดาวเทียมกระจายตัวดี → ค่า PDOP ยิ่งต่ำ → ความแม่นยำของตำแหน่งยิ่งสูง
ทางคณิตศาสตร์ ค่า PDOP คำนวณจาก Covariance Matrix ของค่าพิกัดที่ได้จากการคำนวณ Least Squares ซึ่งสัมพันธ์กับ Satellite Geometry โดยตรง

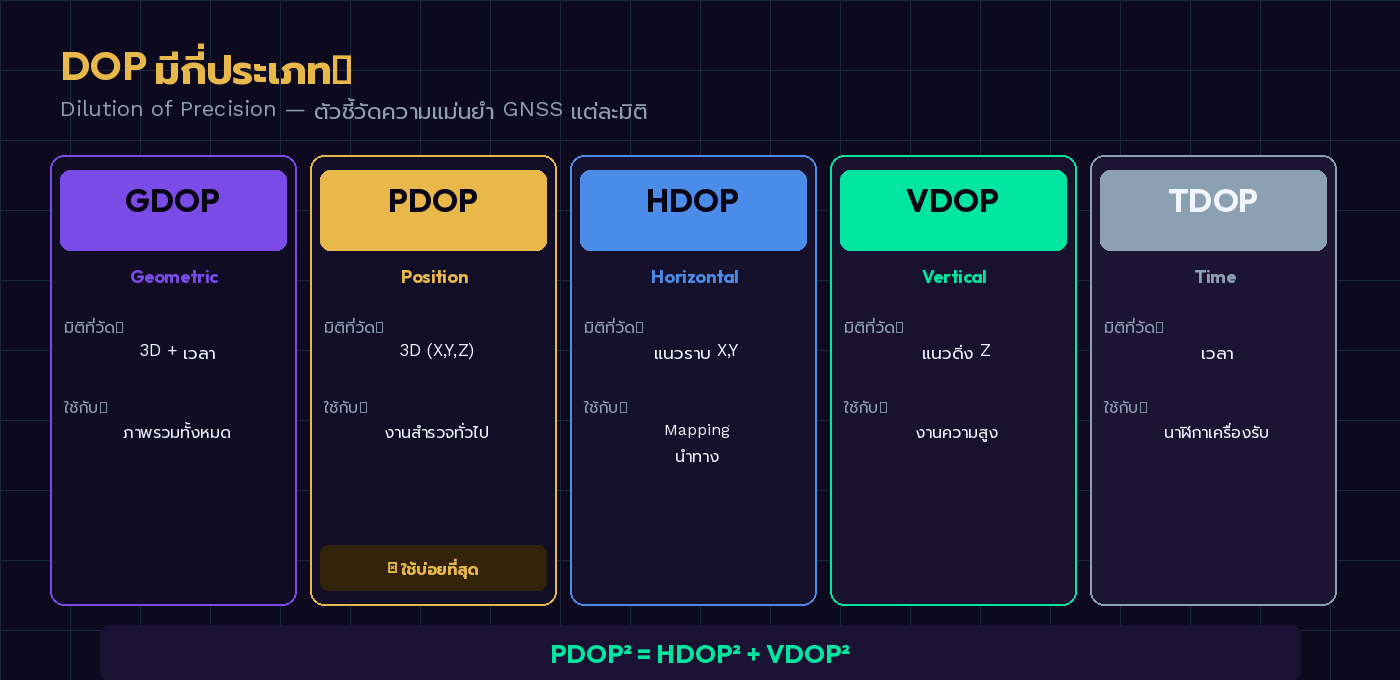

DOP มีกี่ประเภท
ในระบบ GNSS ไม่ได้มีแค่ PDOP เพียงอย่างเดียว แต่ยังมี DOP หลายรูปแบบที่บอกความแม่นยำในมิติต่างๆ ดังนี้
GDOP — Geometric Dilution of Precision
เป็นค่า DOP ที่ครอบคลุมทุกมิติรวมกัน ทั้ง X, Y, Z และ Time โดยรวม เป็นตัวเลขรวมของ Geometry ทั้งหมด
PDOP — Position Dilution of Precision
เป็นค่าที่รวมความแม่นยำในสามมิติเชิงพื้นที่ (X, Y, Z หรือ Latitude, Longitude, Height) ไว้ด้วยกัน ไม่รวมเรื่องเวลา PDOP คือค่าที่ใช้บ่อยที่สุดในงานสำรวจ ความสัมพันธ์กับ GDOP คือ
PDOP² = HDOP² + VDOP²
HDOP — Horizontal Dilution of Precision
บอกความแม่นยำในแนวราบ (Horizontal Plane) เหมาะสำหรับงานที่เน้นตำแหน่ง X, Y เช่น การหาพิกัดแปลงที่ดิน งาน Mapping ทั่วไป หรือการนำทาง
VDOP — Vertical Dilution of Precision
บอกความแม่นยำในแนวดิ่ง (Vertical Component) สำคัญมากสำหรับงานที่ต้องการค่าความสูง เช่น การวางระบบท่อ การออกแบบถนน หรืองาน Leveling ด้วย GNSS
โดยทั่วไป VDOP จะมีค่าสูงกว่า HDOP เสมอ เนื่องจากดาวเทียมทุกดวงอยู่เหนือขอบฟ้าทำให้ "มุมรับสัญญาณแนวดิ่ง" จำกัดกว่าแนวราบ
TDOP — Time Dilution of Precision
บอกความแม่นยำของการซิงโครไนซ์เวลาภายในเครื่องรับ ส่งผลต่อการคำนวณพิกัดโดยรวม แต่ปกติค่านี้ถูก Compensate ไปในระบบเครื่องรับสมัยใหม่แล้ว
| ประเภท DOP | มิติที่วัด | ใช้กับงาน | |---|---|---| | GDOP | 3D + เวลา | ภาพรวมทั้งหมด | | PDOP | 3D (X,Y,Z) | งานสำรวจทั่วไป | | HDOP | แนวราบ (X,Y) | Mapping, นำทาง | | VDOP | แนวดิ่ง (Z) | งานที่ต้องการความสูง | | TDOP | เวลา | ระบบนาฬิกาเครื่องรับ |

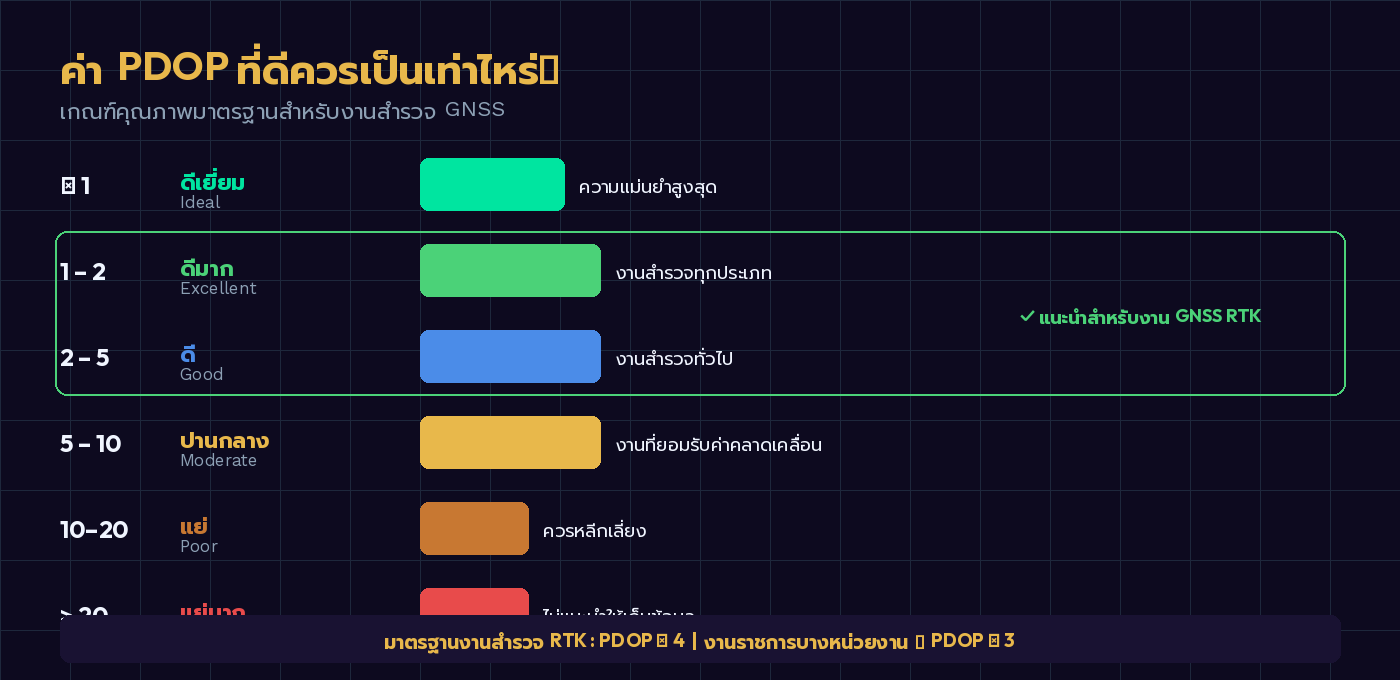

ค่า PDOP ที่ดีควรเป็นเท่าไหร่
นี่คือคำถามที่พบบ่อยที่สุดในงานสนาม ค่า PDOP ที่ยอมรับได้จะแตกต่างกันตามความต้องการของงาน โดยทั่วไปแบ่งได้ดังนี้:
| ค่า PDOP | ระดับคุณภาพ | คำแนะนำ | |---|---|---| | ≤ 1 | ดีเยี่ยม (Ideal) | ได้ความแม่นยำสูงสุด | | 1 – 2 | ดีมาก (Excellent) | เหมาะกับงานสำรวจทุกประเภท | | 2 – 5 | ดี (Good) | ใช้งานได้ดีสำหรับงานทั่วไป | | 5 – 10 | ปานกลาง (Moderate) | ใช้ได้สำหรับงานที่ไม่ต้องการความแม่นยำสูง | | 10 – 20 | แย่ (Poor) | ควรหลีกเลี่ยง หรือใช้ในงานที่ยอมรับค่าคลาดเคลื่อนมากได้ | | > 20 | แย่มาก (Very Poor) | ไม่แนะนำให้เก็บข้อมูล |
สำหรับงานสำรวจด้วย GNSS RTK ส่วนใหญ่กำหนดให้ใช้งานเมื่อ PDOP ≤ 4 เท่านั้น บางมาตรฐานงานราชการกำหนดที่ PDOP ≤ 3
ค่า PDOP นี้ไม่ได้อยู่นิ่ง แต่เปลี่ยนแปลงตลอดเวลาตามการเคลื่อนที่ของดาวเทียม โดยทั่วไปจะดีที่สุดช่วงเช้าและกลางวัน และอาจแย่ลงในบางช่วงของวันขึ้นอยู่กับตำแหน่งดาวเทียมในวันนั้น

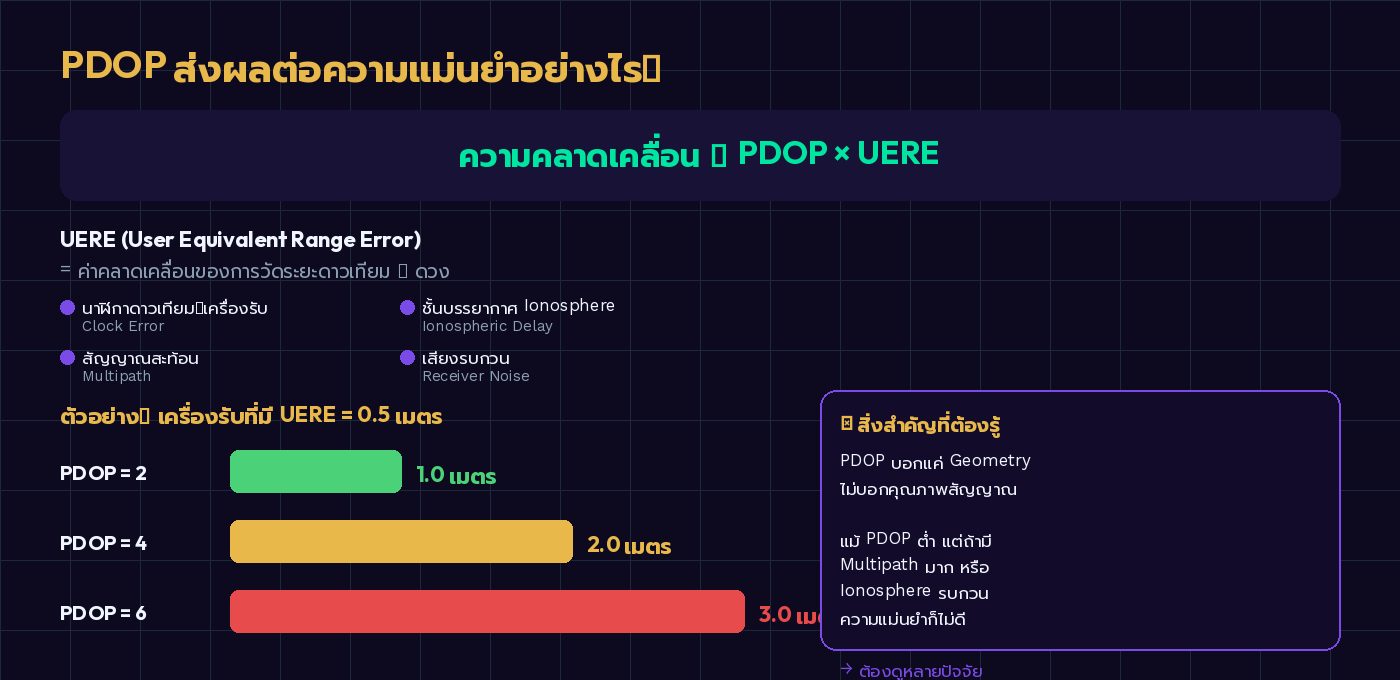

PDOP ส่งผลต่อความแม่นยำอย่างไร
ความสัมพันธ์ระหว่าง PDOP กับความแม่นยำของการวัดสรุปได้ในสมการ:
ความคลาดเคลื่อนของตำแหน่ง = PDOP × UERE
โดยที่ UERE (User Equivalent Range Error) คือค่าคลาดเคลื่อนของการวัดระยะทางจากดาวเทียมหนึ่งดวง ซึ่งเกิดจากหลายปัจจัยรวมกัน เช่น
- ความคลาดเคลื่อนของนาฬิกาดาวเทียมและเครื่องรับ
- การหักเหของสัญญาณในชั้นบรรยากาศ (Ionosphere และ Troposphere)
- Multipath — สัญญาณสะท้อนจากอาคารหรือพื้นผิว
- เสียงรบกวนของเครื่องรับ (Receiver Noise)
ตัวอย่างที่เข้าใจง่าย: สมมติเครื่องรับ GNSS มี UERE = 0.5 เมตร
- ถ้า PDOP = 2 → ความคลาดเคลื่อนตำแหน่ง = 0.5 × 2 = 1.0 เมตร
- ถ้า PDOP = 6 → ความคลาดเคลื่อนตำแหน่ง = 0.5 × 6 = 3.0 เมตร
เห็นได้ชัดว่าแม้เครื่องรับตัวเดียวกัน วันเดียวกัน แต่ค่า PDOP ที่ต่างกันก็ทำให้ความแม่นยำต่างกันมากถึง 3 เท่า
สิ่งสำคัญที่ต้องจำคือ PDOP บอกแค่ Geometry ของดาวเทียม ไม่ได้บอกคุณภาพสัญญาณ ดังนั้นแม้ PDOP ต่ำ แต่ถ้ามีปัญหา Multipath มาก หรือ Ionosphere รบกวนหนัก ความแม่นยำก็อาจไม่ดีอยู่ดี ต้องดูหลายปัจจัยประกอบกัน

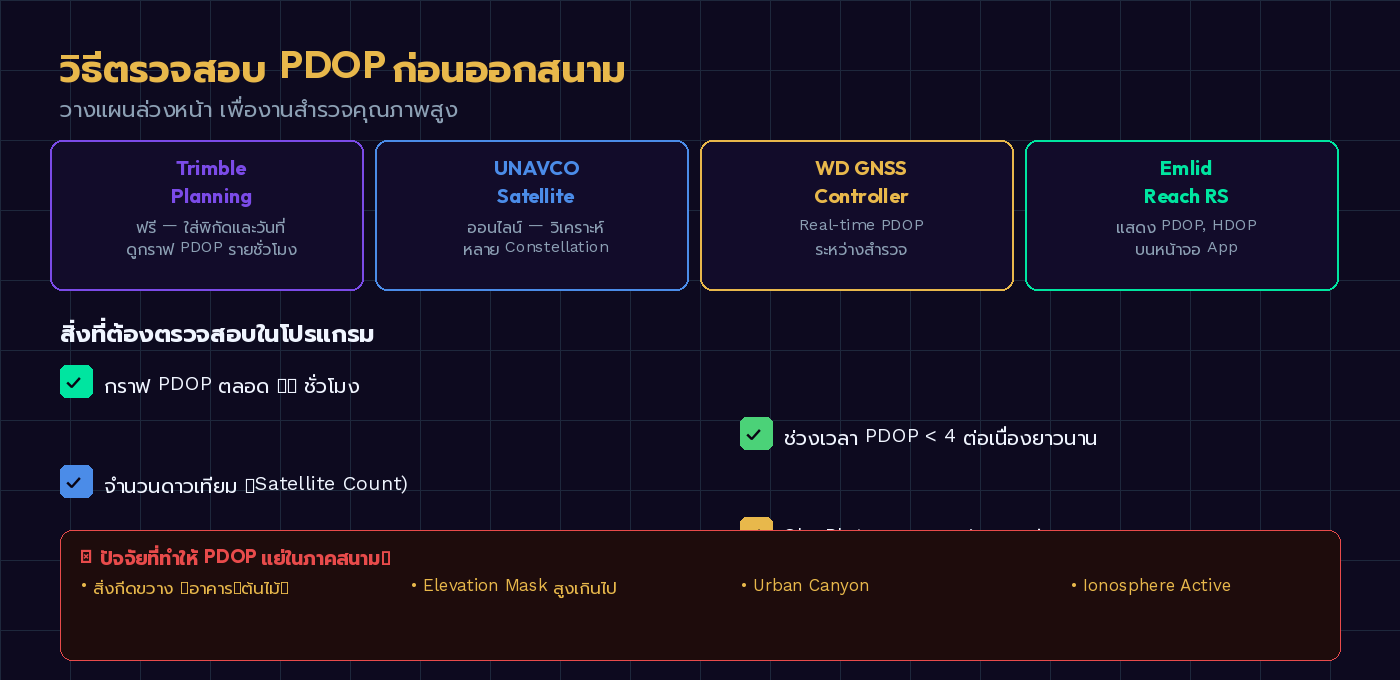

วิธีตรวจสอบ PDOP ก่อนออกสนาม
การวางแผนล่วงหน้าช่วยให้เลือกช่วงเวลาที่ดาวเทียมอยู่ในตำแหน่งที่เหมาะสมที่สุดได้ ทำให้งานสำรวจมีคุณภาพสูงขึ้น
ใช้ซอฟต์แวร์วางแผนดาวเทียม
มีซอฟต์แวร์และเครื่องมือออนไลน์หลายตัวที่ช่วย Plot กราฟ PDOP ล่วงหน้า เช่น
- Trimble Planning — ซอฟต์แวร์ฟรีจาก Trimble ใส่พิกัดตำแหน่งงานและวันที่ แล้วดูกราฟ PDOP รายชั่วโมงได้เลย
- UNAVCO Satellite Availability — เครื่องมือออนไลน์ที่ช่วยวิเคราะห์ PDOP จากระบบดาวเทียมหลายระบบรวมกัน
- Emlid Reach RS — แสดงค่า PDOP แบบ Real-time บนหน้าจอระหว่างเก็บข้อมูล
- WD GNSS รุ่นต่างๆ แสดงค่า PDOP, HDOP และจำนวนดาวเทียมบนหน้าจอ Controller ในระหว่างการสำรวจ
สิ่งที่ควรตรวจสอบในโปรแกรม
- กราฟ PDOP ตลอด 24 ชั่วโมงของวันที่จะสำรวจ
- ช่วงเวลาที่ PDOP ต่ำกว่า 4 ต่อเนื่องยาวนานที่สุด
- จำนวนดาวเทียมที่มองเห็นได้ (Satellite Availability) — ยิ่งมากยิ่งดี
- Sky Plot แสดงการกระจายตัวของดาวเทียม
ปัจจัยที่ทำให้ PDOP แย่ลงในภาคสนาม
นอกจากการวางตัวของดาวเทียมตามธรรมชาติแล้ว ยังมีปัจจัยอื่นๆ ในภาคสนามที่ทำให้ PDOP เสียหายได้
- สิ่งกีดขวาง (Obstructions) — อาคาร ต้นไม้ ภูเขา ที่บัง Signal ทำให้เครื่องรับมองไม่เห็นดาวเทียมบางดวง ส่งผลให้ Geometry แย่ลง
- Elevation Mask ที่ตั้งไว้สูงเกินไป — ค่า Mask Angle ปกติแนะนำที่ 10°-15° ถ้าตั้งสูงกว่านี้จะตัดดาวเทียมระดับต่ำออกไปด้วย ทำให้จำนวนดาวเทียมลดลง
- สภาพอากาศ — ฝนหนัก หรือ Ionosphere Active ช่วงกลางวันที่ร้อนจัด อาจรบกวนสัญญาณ

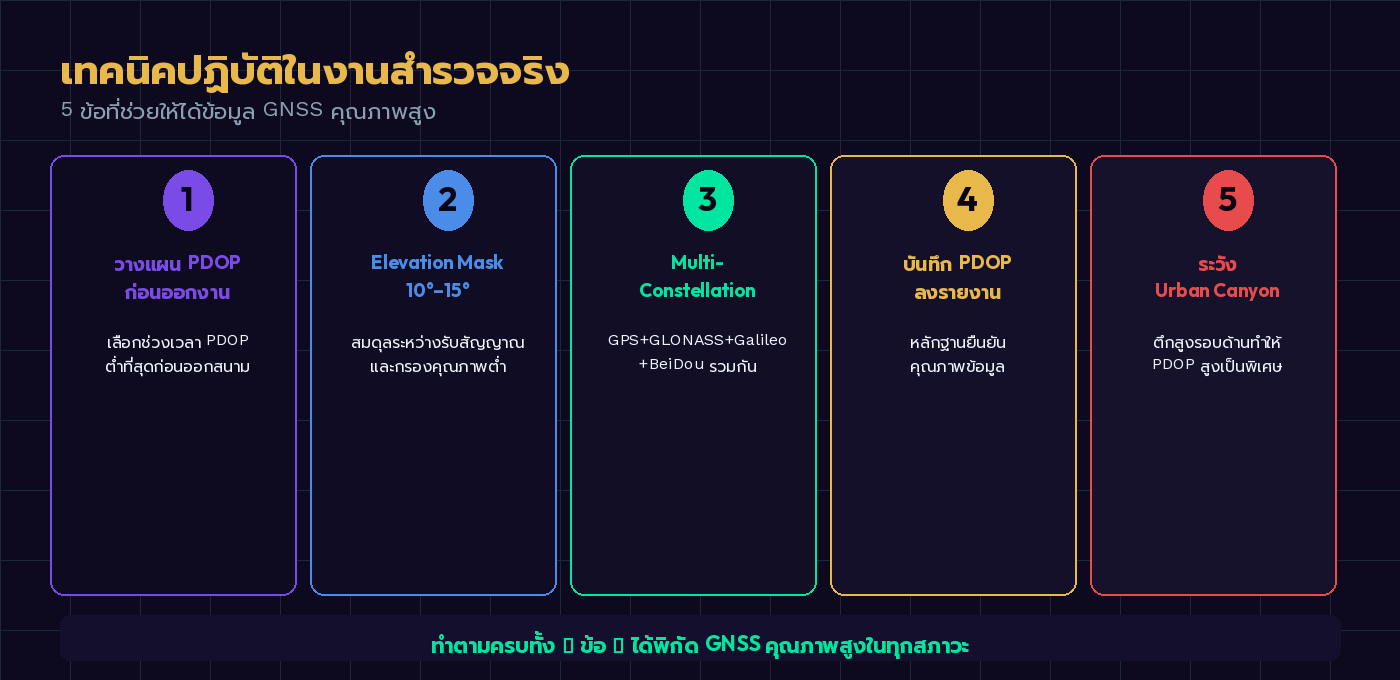

เทคนิคปฏิบัติในงานสำรวจจริง
จากประสบการณ์ในงานสำรวจมีข้อแนะนำดังนี้:
1. วางแผน PDOP ก่อนออกงานทุกครั้ง — โดยเฉพาะงานที่มีงบจำกัดและต้องสำเร็จในวันเดียว การวางแผนล่วงหน้าช่วยเลือกช่วงเวลาที่ดีที่สุดได้
2. ตั้ง Elevation Mask ที่ 10°–15° — เป็นค่ากลางที่สมดุลระหว่างการรับสัญญาณดาวเทียมและการกรองสัญญาณคุณภาพต่ำออก
3. ใช้ Multi-Constellation ถ้าเป็นไปได้ — เครื่องที่รับ GPS + GLONASS + Galileo + BeiDou พร้อมกัน จะมีจำนวนดาวเทียมให้เลือกมากกว่า ทำให้ PDOP ดีกว่าเครื่องที่รับแค่ GPS อย่างเดียว
4. บันทึกค่า PDOP ลงในรายงานงานสำรวจ — เป็นหลักฐานยืนยันคุณภาพข้อมูลที่เก็บมา มาตรฐานงานสำรวจหลายแห่งกำหนดให้บันทึกค่านี้ด้วย
5. ระวังงานในพื้นที่ตึกแน่น — ในตัวเมืองที่มีอาคารสูงรอบด้าน (Urban Canyon) ค่า PDOP มักสูงเป็นพิเศษ เนื่องจากตึกบังดาวเทียมระดับต่ำรอบด้าน บางครั้งอาจต้องพิจารณาใช้วิธีสำรวจอื่นประกอบ

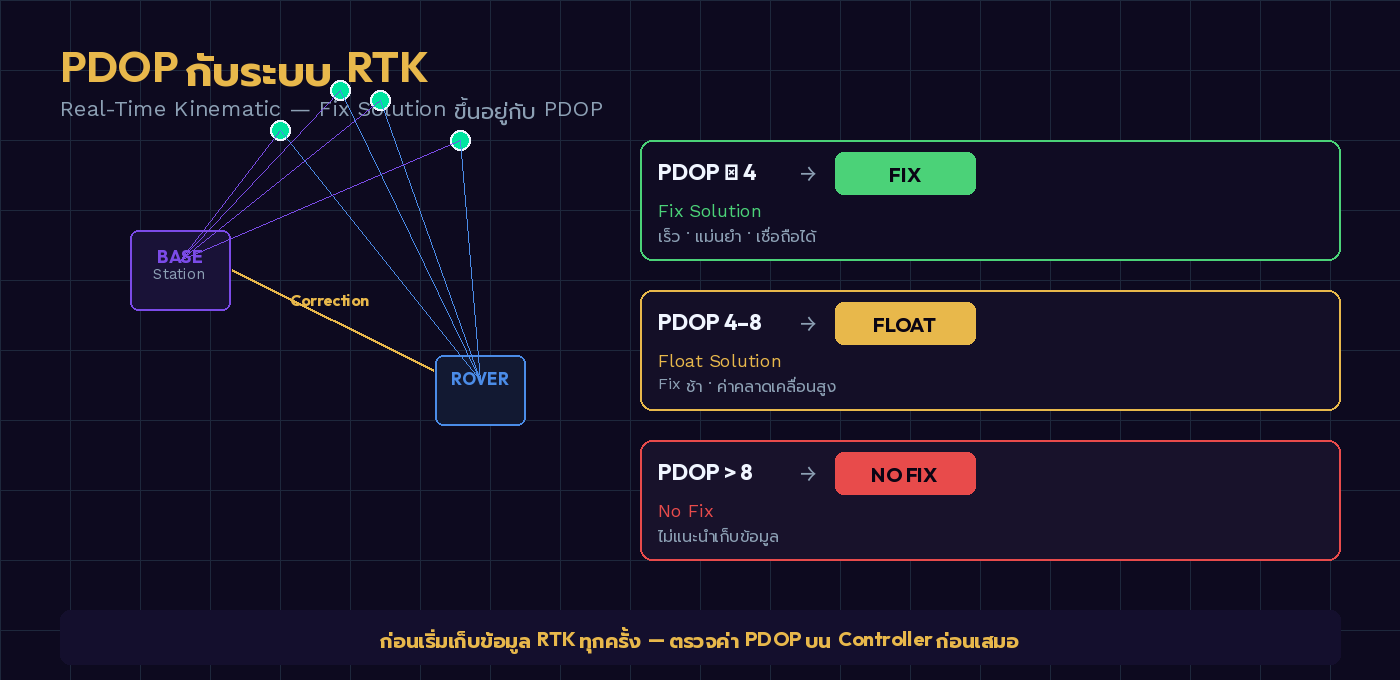

ความสัมพันธ์ระหว่าง PDOP กับระบบ RTK
ใน งาน RTK (Real-Time Kinematic) ค่า PDOP มีความสำคัญยิ่งขึ้นไปอีก เพราะระบบ RTK ต้องการให้เครื่องรับ Base และ Rover เห็นดาวเทียมกลุ่มเดียวกันและมี Geometry ที่ดีพอจึงจะ Fix Solution ได้
เมื่อค่า PDOP ขึ้นสูงจนเกินเกณฑ์:
- เวลา Fix Solution อาจนานขึ้นอย่างเห็นได้ชัด
- Float Solution อาจค้างอยู่โดยไม่ยอม Fix
- ค่าพิกัดที่ได้อาจมีค่าคลาดเคลื่อน (RMS) สูงกว่ามาตรฐาน
ดังนั้นก่อนเริ่มเก็บข้อมูลในงาน RTK ทุกครั้ง ควรดูหน้าจอ Controller ว่าค่า PDOP อยู่ในเกณฑ์ที่ยอมรับได้ก่อน อย่าเร่งรีบจนลืมขั้นตอนนี้

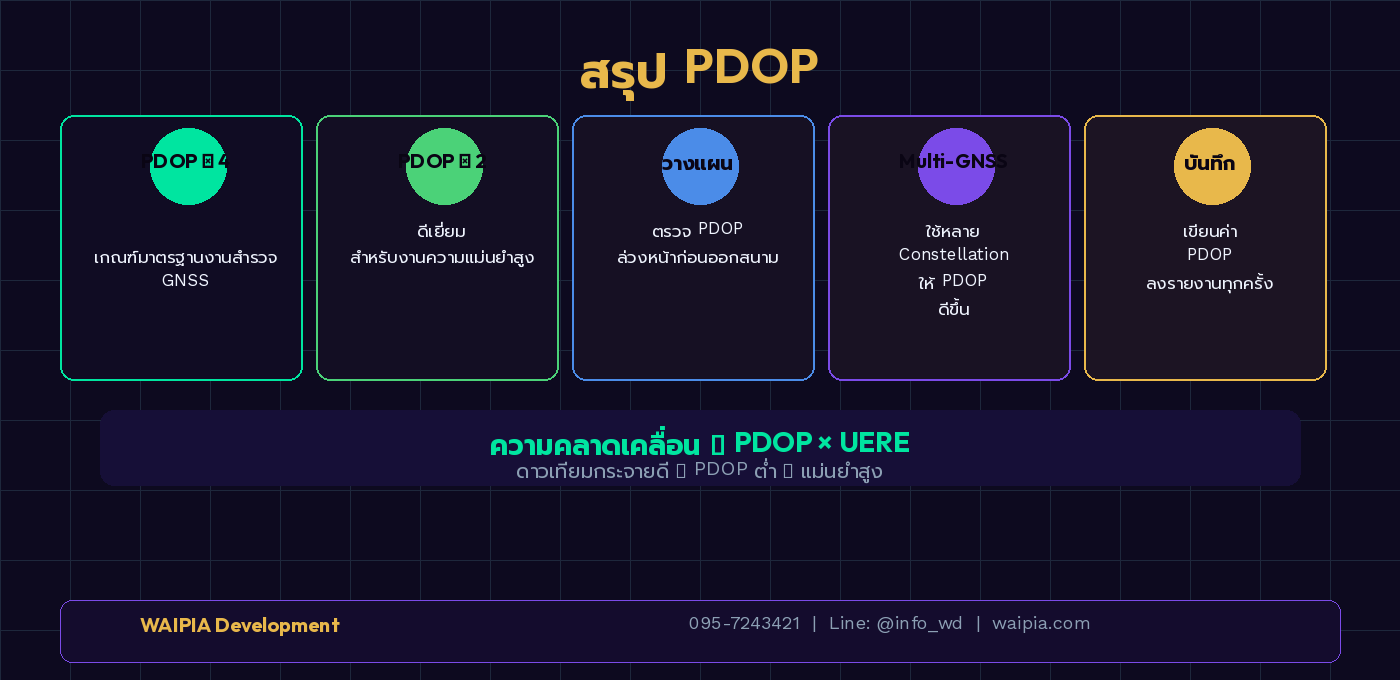

สรุป
PDOP คือตัวชี้วัดที่สะท้อนคุณภาพของ Satellite Geometry ซึ่งส่งผลโดยตรงต่อความแม่นยำของพิกัดที่ได้จากระบบ GNSS ค่า PDOP ยิ่งต่ำ ดาวเทียมยิ่งกระจายตัวดี ความแม่นยำยิ่งสูง โดยสรุปประเด็นหลักที่ควรจำ:
- PDOP ≤ 4 คือเกณฑ์ที่นิยมใช้สำหรับงานสำรวจ GNSS
- PDOP ≤ 2 ถือว่าดีเยี่ยม เหมาะกับงานที่ต้องการความแม่นยำสูง
- วางแผนช่วงเวลาสำรวจโดยตรวจ PDOP ล่วงหน้าด้วยซอฟต์แวร์
- ใช้เครื่อง Multi-Constellation เพื่อให้มีดาวเทียมมากขึ้นและ PDOP ดีขึ้น
- บันทึกค่า PDOP ลงในรายงานงานสำรวจทุกครั้ง
ทำความเข้าใจ PDOP และ DOP ประเภทอื่นๆ จะช่วยให้คุณวางแผนงานสำรวจได้อย่างมืออาชีพและได้ข้อมูลคุณภาพสูงอยู่เสมอ
