มาตรฐาน ASPRS คืออะไร: เกณฑ์ความถูกต้องแผนที่และการสำรวจดิจิทัล
ถ้าคุณเคยทำงานด้านการสำรวจด้วยโดรน บินถ่ายภาพทางอากาศ หรือสแกน LiDAR คงเคยได้ยินคำว่า "ความถูกต้องเชิงตำแหน่ง" หรือ Positional Accuracy มาบ้าง แต่คำถามที่ตามมาคือ — วัดกันอย่างไร? ใช้เกณฑ์อะไรตัดสิน? นั่นคือจุดที่ มาตรฐาน ASPRS เข้ามามีบทบาทสำคัญ
ASPRS Positional Accuracy Standards คือมาตรฐานสากลที่ช่างสำรวจ นักทำแผนที่ และวิศวกร GIS ทั่วโลกใช้เป็นเกณฑ์กลางในการตรวจสอบและรับรองคุณภาพของข้อมูลภูมิสารสนเทศดิจิทัล ตั้งแต่ orthophoto ไปจนถึง point cloud จาก LiDAR

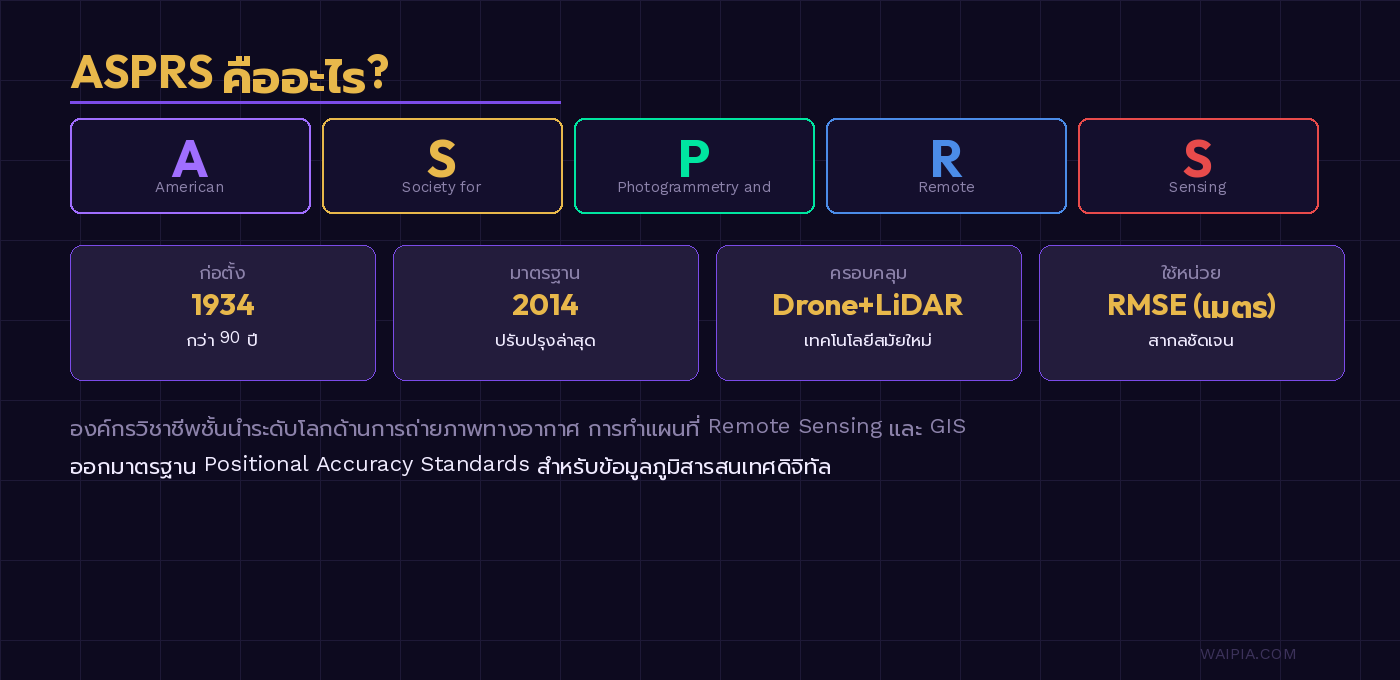

ASPRS คืออะไร
ASPRS ย่อมาจาก American Society for Photogrammetry and Remote Sensing หรือสมาคมการถ่ายภาพเชิงวัดและการรับรู้จากระยะไกลแห่งอเมริกา ก่อตั้งขึ้นตั้งแต่ปี ค.ศ. 1934 และเป็นองค์กรวิชาชีพชั้นนำระดับโลกด้านการถ่ายภาพทางอากาศ การทำแผนที่ Remote Sensing และ GIS
สมาคมนี้ได้ออกมาตรฐาน "ASPRS Positional Accuracy Standards for Digital Geospatial Data" ซึ่งปรับปรุงครั้งสำคัญในปี ค.ศ. 2014 (Edition 1, Version 1.0) เพื่อตอบสนองต่อเทคโนโลยีการสำรวจสมัยใหม่ที่พัฒนาขึ้นอย่างรวดเร็ว เช่น โดรนสำรวจ และ LiDAR ความแม่นยำสูง
ทำไมต้องมีมาตรฐาน ASPRS
ก่อนที่จะมีมาตรฐาน ASPRS ฉบับปัจจุบัน มีการใช้มาตรฐานเก่าอย่าง NMAS (National Map Accuracy Standards, 1947) และ NSSDA (National Standard for Spatial Data Accuracy, 1998) ซึ่งออกแบบมาสำหรับแผนที่กระดาษและข้อมูลดิจิทัลรุ่นแรกๆ
ปัญหาคือมาตรฐานเหล่านั้น ไม่ครอบคลุมเทคโนโลยีสมัยใหม่ เช่น:
- โดรนบินถ่ายภาพความละเอียดสูง
- LiDAR สแกนความหนาแน่นสูง (High-density Point Cloud)
- การรังวัดด้วย GNSS RTK/PPK
- ภาพถ่ายดาวเทียม ความละเอียดสูงมาก
ASPRS 2014 จึงถูกพัฒนาขึ้นมาเพื่อปิดช่องว่างนี้ โดยรองรับข้อมูลทุกประเภทในยุคปัจจุบัน และใช้หน่วยวัดที่เป็นสากลและเข้าใจง่ายกว่า
หลักการสำคัญของมาตรฐาน ASPRS

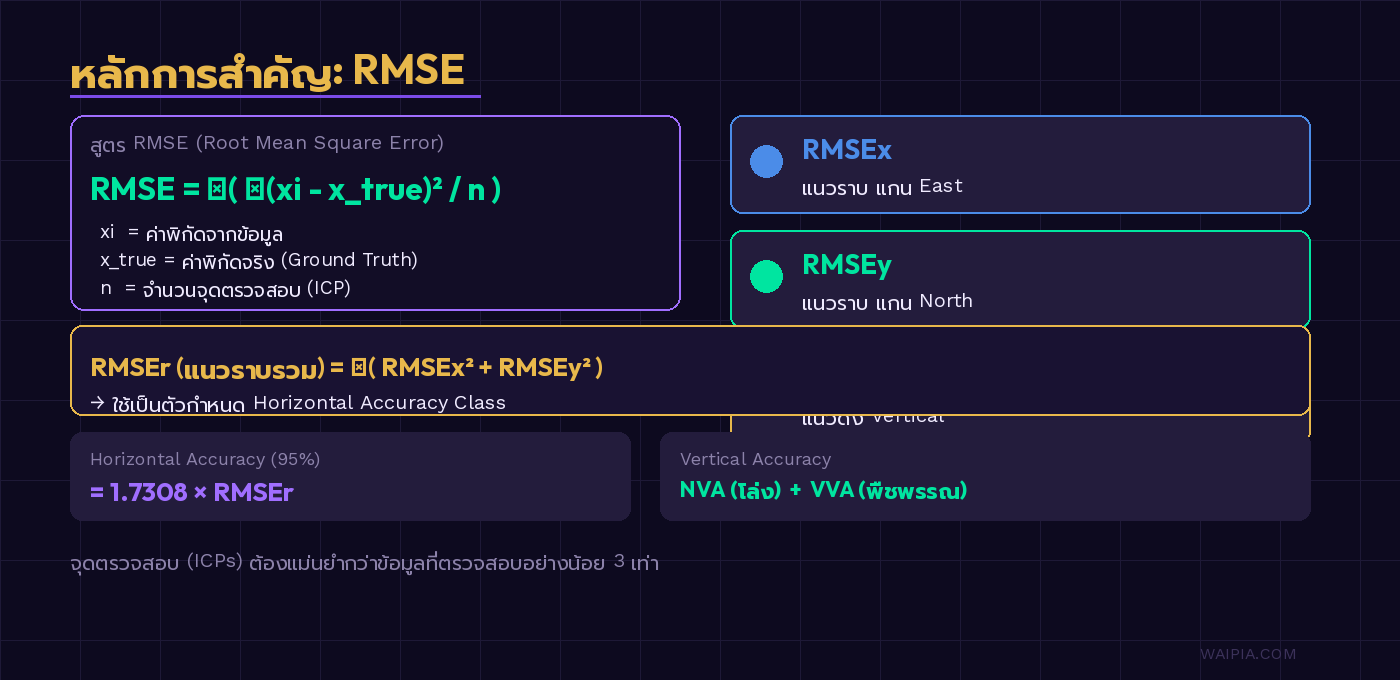

RMSE — หัวใจของการวัดความถูกต้อง
มาตรฐาน ASPRS ใช้ค่า RMSE (Root Mean Square Error) หรือ "ค่าความคลาดเคลื่อนกำลังสองเฉลี่ยราก" เป็นตัวชี้วัดหลัก ซึ่งคำนวณจากส่วนต่างระหว่างพิกัดที่ได้จากข้อมูลแผนที่ กับพิกัดจริงที่รังวัดด้วยวิธีที่มีความแม่นยำสูงกว่า (เรียกว่า Independent Check Points หรือ ICPs)
สูตรการคำนวณ RMSE:
$$RMSE = \sqrt{\frac{\sum_{i=1}^{n}(x_i - x_{true,i})^2}{n}}$$
โดยที่:
- $x_i$ = ค่าพิกัดจากข้อมูล
- $x_{true,i}$ = ค่าพิกัดจริงจาก ground truth
- $n$ = จำนวนจุดตรวจสอบ
มาตรฐาน ASPRS แบ่งการวัดออกเป็น 3 แกน:
- RMSEx — ความถูกต้องแนวราบ แกน East
- RMSEy — ความถูกต้องแนวราบ แกน North
- RMSEz — ความถูกต้องแนวดิ่ง (Vertical Accuracy)
และคำนวณ RMSEr (แนวราบรวม) จาก:
$$RMSEr = \sqrt{RMSEx^2 + RMSEy^2}$$
Horizontal vs. Vertical Accuracy
มาตรฐาน ASPRS แยกการรายงานความถูกต้องออกเป็น 2 ส่วน:
1. Horizontal Accuracy Class — วัดความถูกต้องแนวราบ (XY) โดยใช้ค่า RMSEr และแปลงเป็น Accuracy at 95% Confidence Level ด้วยสูตร:
Horizontal Accuracy at 95% = 1.7308 × RMSEr
2. Vertical Accuracy — วัดความถูกต้องแนวดิ่ง (Z) แบ่งเป็น:
- NVA (Non-Vegetated Vertical Accuracy) — พื้นที่โล่ง ไม่มีพืชพรรณปกคลุม
- VVA (Vegetated Vertical Accuracy) — พื้นที่มีพืชพรรณปกคลุม (ใช้ percentile ที่ 95)

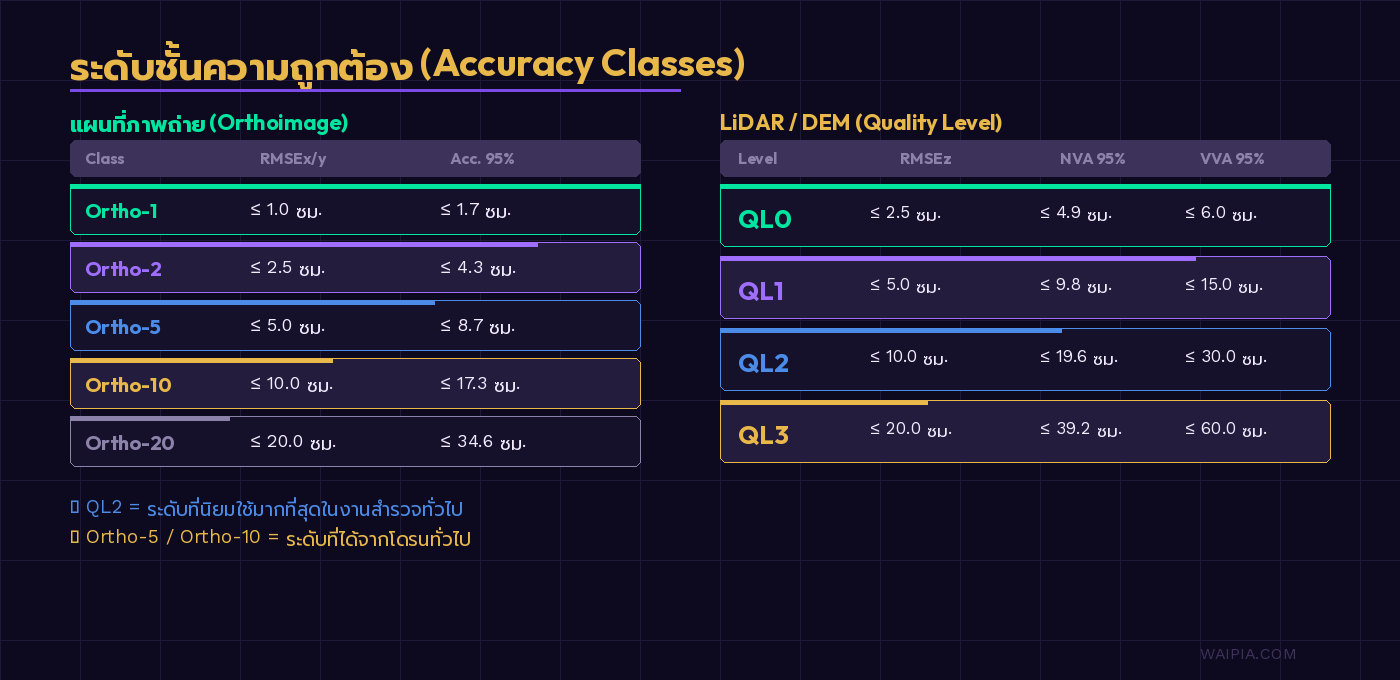

ระดับชั้นความถูกต้อง (Accuracy Classes)
ASPRS กำหนด Accuracy Class สำหรับแผนที่ดิจิทัลและ LiDAR โดยแบ่งตามค่า RMSE เป็นระดับต่างๆ
สำหรับแผนที่ภาพถ่าย (Orthoimage)
| Accuracy Class | RMSEx / RMSEy | Horizontal Acc. (95%) | |---|---|---| | Ortho-1 | ≤ 1.0 ซม. | ≤ 1.7 ซม. | | Ortho-2 | ≤ 2.5 ซม. | ≤ 4.3 ซม. | | Ortho-5 | ≤ 5.0 ซม. | ≤ 8.7 ซม. | | Ortho-10 | ≤ 10.0 ซม. | ≤ 17.3 ซม. | | Ortho-20 | ≤ 20.0 ซม. | ≤ 34.6 ซม. |
สำหรับ LiDAR และ Digital Elevation Model (DEM)
| Accuracy Class | RMSEz (NVA) | NVA (95%) | VVA (95th percentile) | |---|---|---|---| | QL0 | ≤ 2.5 ซม. | ≤ 4.9 ซม. | ≤ 6.0 ซม. | | QL1 | ≤ 5.0 ซม. | ≤ 9.8 ซม. | ≤ 15.0 ซม. | | QL2 | ≤ 10.0 ซม. | ≤ 19.6 ซม. | ≤ 30.0 ซม. | | QL3 | ≤ 20.0 ซม. | ≤ 39.2 ซม. | ≤ 60.0 ซม. |
โดย QL0 คือระดับความแม่นยำสูงสุด และ QL3 คือระดับความแม่นยำต่ำสุดในกลุ่มงานสำรวจคุณภาพสูง

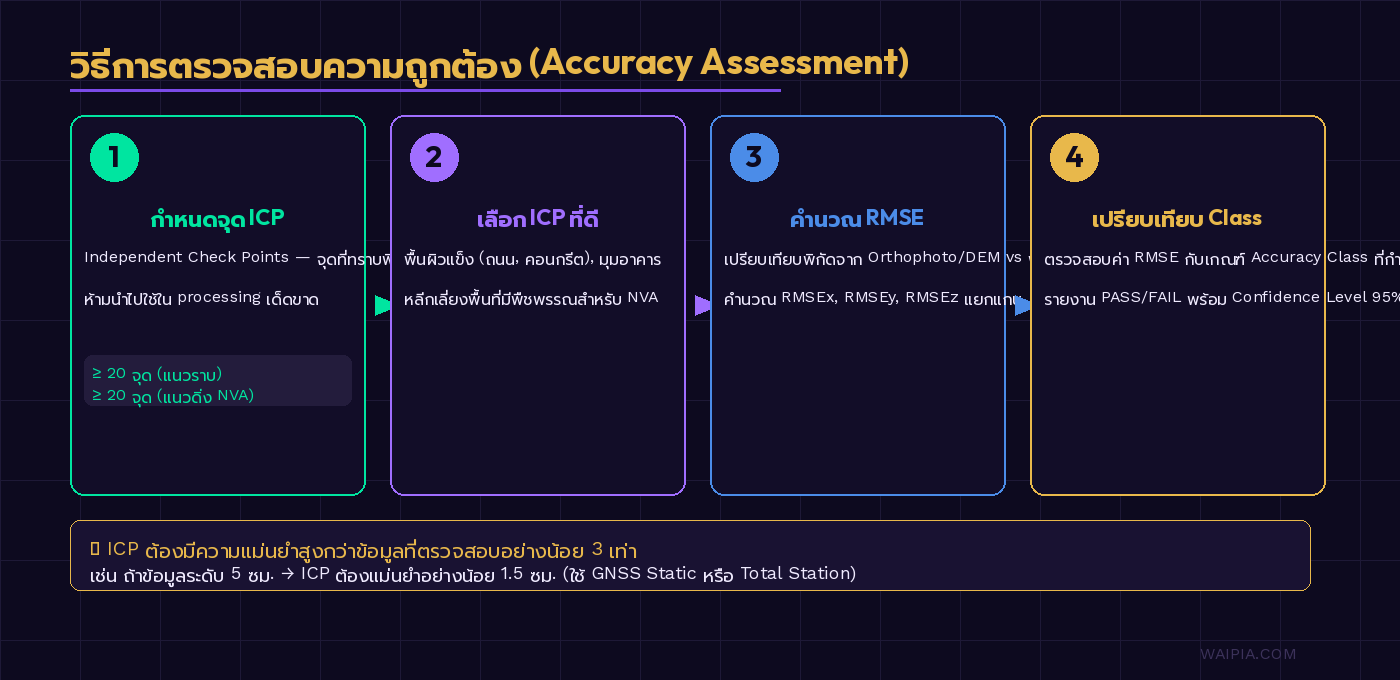

วิธีการตรวจสอบความถูกต้อง (Accuracy Assessment)
เพื่อให้งานสำรวจผ่านมาตรฐาน ASPRS จำเป็นต้องมีกระบวนการตรวจสอบที่ถูกต้อง ดังนี้:
1. การกำหนดจุดตรวจสอบ (Independent Check Points — ICPs)
ICPs คือจุดที่ทราบพิกัดจริงอย่างแม่นยำ (มักรังวัดด้วย GNSS RTK หรือ Static Survey) และ ห้ามนำไปใช้ใน processing — ต้องเก็บแยกไว้เพื่อตรวจสอบเท่านั้น
จำนวน ICPs ที่แนะนำ:
- อย่างน้อย 20 จุด สำหรับการประเมินแนวราบ
- อย่างน้อย 20 จุด สำหรับการประเมินแนวดิ่ง (NVA)
- อย่างน้อย 30 จุด สำหรับพื้นที่มีพืชพรรณ (VVA)
จุดเหล่านี้ต้องกระจายทั่วพื้นที่ที่สำรวจ ไม่กระจุกอยู่บริเวณเดียว
2. การเลือก ICPs ที่ดี
ICPs ที่ดีควรอยู่บน:
- พื้นผิวแข็ง เช่น ถนน ลาน คอนกรีต
- มุมอาคาร หรือสิ่งก่อสร้างที่ชัดเจน
- พิกัดที่อ่านได้ชัดเจนจากแผนที่
- หลีกเลี่ยงพื้นที่ที่มีพืชพรรณปกคลุม (สำหรับ NVA)
3. การคำนวณและรายงาน
หลังจากได้ค่าพิกัดจากข้อมูลที่สร้าง (เช่น Orthophoto หรือ DEM) ที่จุด ICPs แล้ว นำมาเปรียบเทียบกับพิกัดจริง คำนวณ RMSE แยกแกน XYZ และเปรียบเทียบกับ Accuracy Class ที่กำหนด

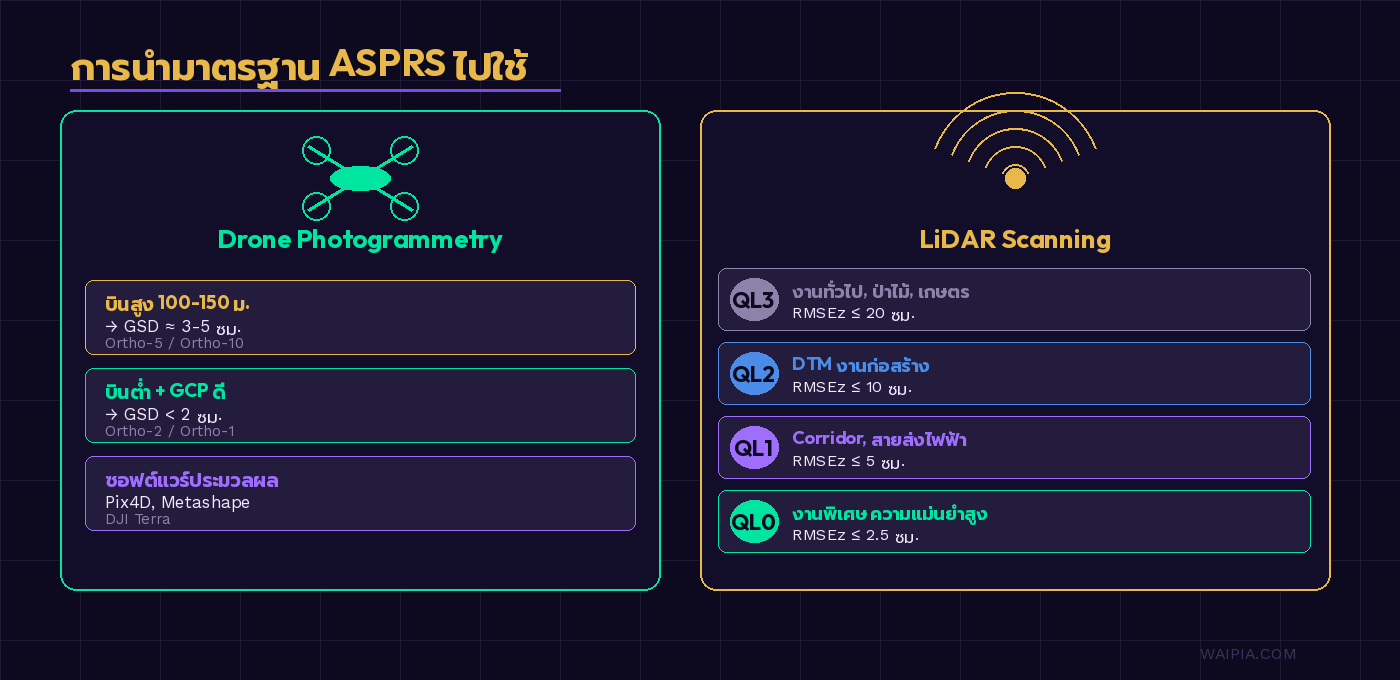

การนำมาตรฐาน ASPRS ไปใช้ในงานโดรนและ LiDAR
งานโดรน Photogrammetry
เมื่อบินโดรนสำรวจแล้วประมวลผลด้วยซอฟต์แวร์ เช่น Pix4D, Agisoft Metashape หรือ DJI Terra ผลลัพธ์ที่ได้ควรระบุ Accuracy Class ตามมาตรฐาน ASPRS เช่น:
- โดรนทั่วไปบินสูง 100–150 ม. → ได้ GSD ประมาณ 3–5 ซม. → ควรอยู่ที่ระดับ Ortho-5 หรือ Ortho-10
- โดรนบินต่ำและมี GCP ดี → อาจถึงระดับ Ortho-2 หรือ Ortho-1 ได้
งาน LiDAR Scanning
สำหรับการสแกน LiDAR ด้วย UAV หรือเฮลิคอปเตอร์ จะรายงานเป็น Quality Level (QL):
- QL2 คือระดับที่ใช้กันมากที่สุดในงานทั่วไป เช่น การทำ DTM สำหรับงานก่อสร้างหรือป่าไม้
- QL1 ใช้ในงานที่ต้องการความละเอียดสูง เช่น corridor survey สายส่งไฟฟ้า
- QL0 ใช้ในงานพิเศษที่ต้องการความแม่นยำระดับเซนติเมตร
ตัวอย่างการรายงานในรายงานทางเทคนิค
Horizontal Accuracy Assessment (ASPRS 2014)
- Number of ICPs: 25 points
- RMSEx: 0.042 m
- RMSEy: 0.038 m
- RMSEr: 0.057 m
- Horizontal Accuracy (95% CL): 0.098 m
- ASPRS Accuracy Class: Ortho-10 (≤ 0.100 m RMSEr)
→ PASS ✓
Vertical Accuracy Assessment (NVA)
- Number of ICPs: 22 points
- RMSEz: 0.063 m
- NVA at 95% CL: 0.124 m
- ASPRS Accuracy Class: QL2 (≤ 0.196 m NVA)
→ PASS ✓
เปรียบเทียบกับมาตรฐานอื่นๆ
| มาตรฐาน | ปี | ใช้ | ข้อดี | ข้อจำกัด | |---|---|---|---|---| | NMAS | 1947 | แผนที่กระดาษ | เข้าใจง่าย | เก่าเกินไป ไม่รองรับดิจิทัล | | NSSDA | 1998 | ข้อมูล GIS ทั่วไป | ใช้ RMSE | ไม่แยก Vertical/Horizontal ชัด | | ASPRS 2014 | 2014 | โดรน, LiDAR, ภาพถ่ายดิจิทัล | ครอบคลุมทุกประเภทข้อมูล | ซับซ้อนกว่าเล็กน้อย | | ISO 19157 | 2013 | GIS สากล | เป็นมาตรฐาน ISO | กว้างมาก ไม่เฉพาะเจาะจง |
สำหรับงานสำรวจสมัยใหม่ในไทย มาตรฐาน ASPRS 2014 ถูกนำมาอ้างอิงในงาน Drone Survey และ LiDAR มากขึ้นเรื่อยๆ โดยเฉพาะในโครงการของหน่วยงานรัฐและเอกชนที่ต้องส่งมอบข้อมูลให้ได้มาตรฐานสากล
ข้อควรรู้เพิ่มเติมสำหรับนักสำรวจไทย

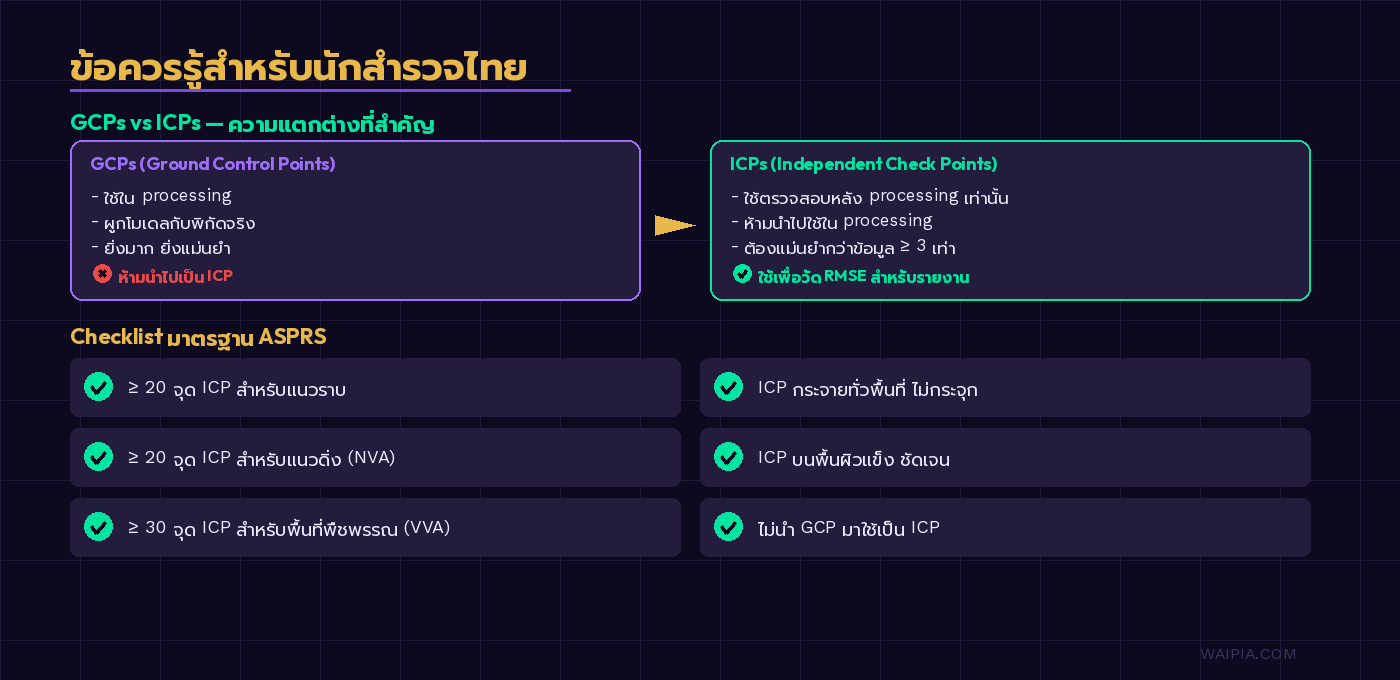

Ground Control Points (GCPs) vs. Check Points (ICPs)
ข้อผิดพลาดที่พบบ่อยคือการสับสนระหว่าง GCPs และ ICPs:
- GCPs — ใช้ใน processing เพื่อผูกโมเดลกับพิกัดจริง
- ICPs — ใช้ตรวจสอบหลัง processing เท่านั้น ห้ามนำไปใช้ใน processing
ถ้านำ GCPs ไปใช้เป็น ICPs ด้วย ผลการตรวจสอบจะดูดีเกินจริง ซึ่งถือเป็นการปฏิบัติที่ผิดหลักการ
จำนวนจุดขั้นต่ำ
ASPRS กำหนดจำนวน ICPs ขั้นต่ำ 20 จุดในพื้นที่ที่สำรวจ หลายโครงการในไทยยังใช้จุดน้อยกว่านี้ ซึ่งทำให้ผลการประเมินความถูกต้องไม่มีนัยสำคัญทางสถิติ
ความแม่นยำของ ICPs เอง
ICPs ที่ใช้ตรวจสอบต้องมีความแม่นยำ สูงกว่าข้อมูลที่ตรวจสอบอย่างน้อย 3 เท่า เช่น ถ้าต้องการตรวจสอบข้อมูลที่ระดับ 5 ซม. ICPs ต้องมีความแม่นยำอย่างน้อย 1.5 ซม. ซึ่งมักต้องใช้การรังวัดด้วย GNSS Static หรือ Total Station

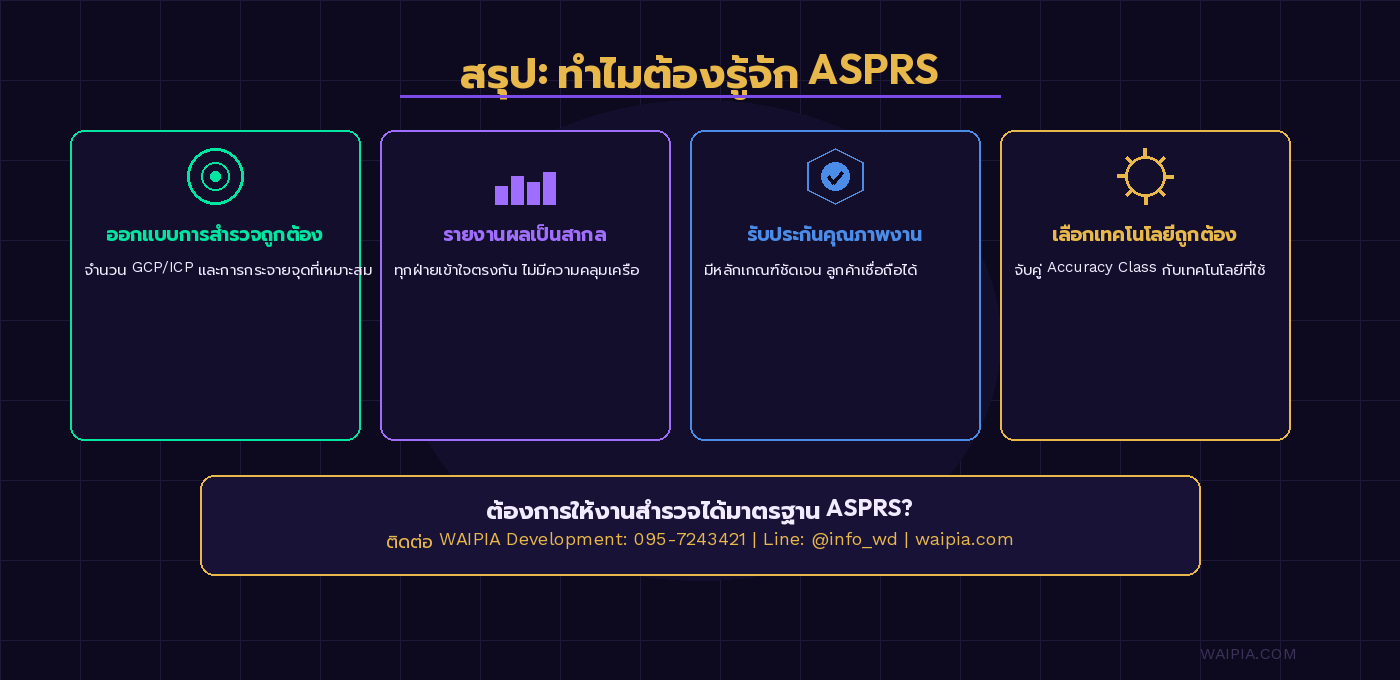

สรุป
มาตรฐาน ASPRS คือเครื่องมือสำคัญที่ช่วยให้งานสำรวจดิจิทัลมีความน่าเชื่อถือและตรวจสอบได้ ไม่ว่าจะเป็นการบินโดรนทำ Orthophoto สแกน LiDAR หรือสร้าง DEM ความเข้าใจในมาตรฐานนี้จะช่วยให้คุณ:
- ออกแบบแผนการสำรวจได้ถูกต้อง (จำนวน GCP/ICP, การกระจายจุด)
- รายงานผลได้เป็นสากล เข้าใจตรงกันทุกฝ่าย
- รับประกันคุณภาพงานให้ลูกค้าได้อย่างมีหลักเกณฑ์
- เลือกเทคโนโลยีให้เหมาะกับ Accuracy Class ที่ต้องการ
