RTK คืออะไร? หลักการทำงานและเหตุผลที่นักสำรวจต้องมี
ลองนึกภาพว่าคุณกำลังรังวัดแนวเขตที่ดินพื้นที่หลายสิบไร่ แล้วพบว่าตำแหน่งที่วัดได้คลาดเคลื่อนไปหลายเมตร นั่นคือปัญหาที่เกิดขึ้นเมื่อใช้ GPS ทั่วไป แต่ถ้าคุณใช้เทคโนโลยี RTK (Real-Time Kinematic) ความคลาดเคลื่อนจะลดลงเหลือแค่ 1–2 เซนติเมตร และที่สำคัญคุณรู้ผลได้ ทันทีในสนาม โดยไม่ต้องรอประมวลผลในออฟฟิศ
RTK คือหัวใจของงานสำรวจสมัยใหม่ ไม่ว่าจะเป็นงานรังวัดที่ดิน, งานวางผังโครงการก่อสร้าง, หรือแม้แต่การบินโดรนแบบ GCP-less ที่ต้องการความแม่นยำสูง ในบทความนี้เราจะพาคุณเข้าใจหลักการทำงาน RTK จากต้นจนจบ เพื่อให้คุณใช้งานได้อย่างมั่นใจและเลือกซื้ออุปกรณ์ได้ถูกต้อง
RTK คืออะไร และต่างจาก GPS ปกติอย่างไร
RTK (Real-Time Kinematic) คือเทคนิคการวัดตำแหน่งด้วยดาวเทียม GNSS ที่ใช้การวิเคราะห์ เฟสของคลื่นพาหะ (Carrier Phase) แทนการวัดแบบ Code ธรรมดา ทำให้ได้ความแม่นยำสูงกว่าอย่างมาก
ถ้าอธิบายแบบง่ายๆ GPS ปกติวัดระยะจากดาวเทียมด้วยการนับ "รหัสเวลา" ที่ส่งมา ซึ่งให้ความแม่นยำประมาณ 3–10 เมตร แต่ RTK ไม่ได้วัดแค่รหัสเวลา — RTK วัด ความยาวคลื่นย่อย ของสัญญาณวิทยุที่ดาวเทียมส่งมา ซึ่งมีความละเอียดในระดับมิลลิเมตรถึงเซนติเมตร
| GPS ทั่วไป | GNSS RTK | |
|---|---|---|
| วิธีวัด | Code Ranging | Carrier Phase |
| ความแม่นยำ Horizontal | 3–10 เมตร | 1–2 ซม. |
| ความแม่นยำ Vertical | 5–15 เมตร | 2–3 ซม. |
| รู้ผลเมื่อ | ทันที | ทันที (หลัง Fix) |
| ต้องการ Base Station | ไม่ | ใช่ |
| ราคาอุปกรณ์ | ต่ำ | สูงกว่า |
อย่างไรก็ตาม RTK มีข้อจำกัดหนึ่งที่สำคัญคือ ต้องมี สัญญาณ Correction จากสถานี Base ส่งมาแบบ Real-time ตลอดเวลา จึงจะทำงานได้ถูกต้อง
หลักการทำงาน RTK ทีละขั้นตอน
การที่ RTK ทำงานได้นั้น ต้องอาศัยองค์ประกอบ 3 ส่วนทำงานร่วมกัน ได้แก่ Base Station, Data Link และ Rover มาดูกันว่าแต่ละส่วนทำอะไร
ขั้นที่ 1 — Base Station รับสัญญาณและคำนวณ Correction
Base Station คือเครื่องรับ GNSS ที่ตั้งอยู่นิ่งบนจุดที่ ทราบค่าพิกัดแน่นอน (Known Point) เช่น หมุดหลักฐานแผนที่หรือจุดที่สำรวจค่าพิกัดมาแล้ว
ตัว Base จะรับสัญญาณจากดาวเทียมตลอดเวลา แล้วเปรียบเทียบตำแหน่งที่คำนวณได้กับพิกัดจริงที่รู้อยู่แล้ว ผลต่างที่ได้คือ ค่า Correction ซึ่งบอกว่าสัญญาณดาวเทียม ณ ขณะนั้นมีความคลาดเคลื่อนเท่าไหร่และในทิศทางไหน
ขั้นที่ 2 — Data Link ส่ง Correction แบบ Real-time
ค่า Correction จาก Base จะถูกส่งไปยัง Rover ผ่าน Data Link ซึ่งในปัจจุบันมีหลายรูปแบบ:
- วิทยุ UHF/VHF — เหมาะสำหรับงานในพื้นที่เดียวกัน ระยะ 5–15 กม. ไม่ต้องใช้อินเทอร์เน็ต
- 4G/LTE Internet (NTRIP) — ส่งผ่านเครือข่ายมือถือ ใช้ได้ทั่วประเทศตราบใดที่มีสัญญาณ
- Network RTK / CORS — ไม่ต้องตั้ง Base เอง ใช้สถานีถาวรของหน่วยงานภาครัฐหรือเอกชน
ขั้นที่ 3 — Rover รับ Correction และแก้ค่า
Rover คือเครื่องที่ถือเดินในสนาม มันรับสัญญาณดาวเทียมและรับ Correction จาก Base พร้อมกัน จากนั้นทำการ Integer Ambiguity Resolution คือการหาค่าจำนวนเต็มของคลื่นพาหะ (จำนวนรอบคลื่นระหว่างดาวเทียมกับเครื่องรับ) ซึ่งเป็นขั้นตอนที่ต้องใช้เวลาสักครู่
ขั้นที่ 4 — Fix! ได้ตำแหน่งระดับเซนติเมตร
เมื่อ Rover แก้ค่า Integer Ambiguity ได้สำเร็จ สถานะจะเปลี่ยนจาก Float → Fix ซึ่งเป็นสัญญาณว่าตำแหน่งที่วัดได้มีความแม่นยำระดับ 1–2 ซม. แล้ว
⚠️ สำคัญ: อย่าบันทึกพิกัดขณะที่สถานะยัง Float อยู่ เพราะความแม่นยำจะใกล้เคียงกับ GPS ปกติ ไม่ใช่ RTK

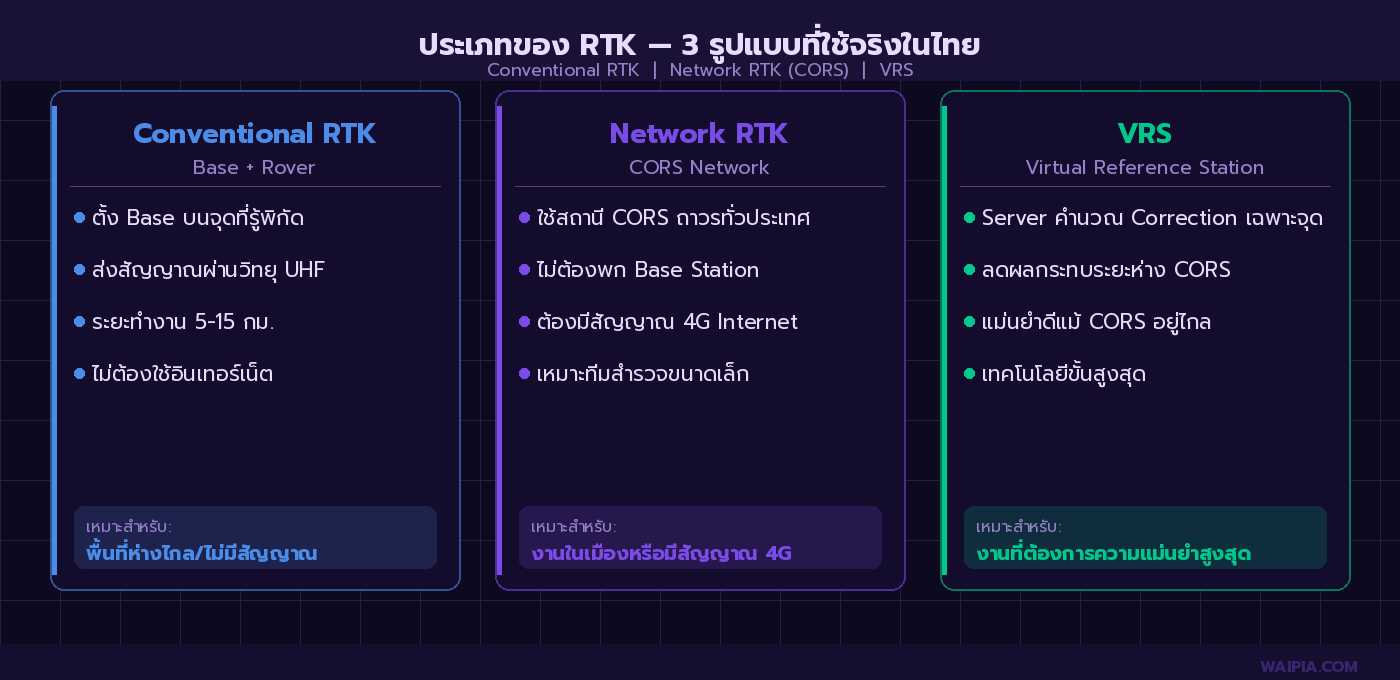

ประเภทของ RTK — Conventional, Network RTK และ VRS
เมื่อเข้าใจหลักการแล้ว มาดูว่า RTK มีกี่รูปแบบที่ใช้งานจริงในประเทศไทย
Conventional RTK (Base + Rover)
รูปแบบดั้งเดิม ต้องมีเครื่อง 2 ตัว คือ Base และ Rover ตั้ง Base บนจุดที่รู้พิกัด แล้วถือ Rover เดินวัด ส่งสัญญาณผ่านวิทยุหรืออินเทอร์เน็ต ข้อดีคือไม่ต้องพึ่งพาโครงสร้างพื้นฐานภายนอก เหมาะสำหรับพื้นที่ห่างไกลที่ไม่มีสัญญาณมือถือ
Network RTK (CORS Network)
แทนที่จะตั้ง Base เอง Network RTK ใช้ เครือข่ายสถานีอ้างอิงถาวร (CORS — Continuously Operating Reference Station) ที่กระจายตัวทั่วประเทศ เช่น เครือข่ายของกรมโยธาธิการและผังเมือง (RTNET) หรือเครือข่ายเอกชน
ข้อดีคือไม่ต้องพกเครื่อง Base ทำให้ทีมสำรวจขนาดเล็กสามารถทำงานได้อย่างคล่องตัว เพียงแค่มีแผนใช้งาน CORS และสัญญาณ 4G
VRS (Virtual Reference Station)
VRS เป็นเทคโนโลยีขั้นสูงขึ้นมาอีก โดยระบบ Server จะคำนวณ Correction ที่ "ปรับแต่งเฉพาะจุด" ตามตำแหน่งของ Rover ทำให้ลดผลกระทบจากระยะห่างและสภาพชั้นบรรยากาศได้ดีกว่า Network RTK ทั่วไป ได้ความแม่นยำดีแม้ในพื้นที่ที่ CORS อยู่ห่างออกไปมาก
สำหรับข้อมูลเชิงลึกเพิ่มเติมเกี่ยวกับ Network RTK และ CORS ไทย สามารถอ่านต่อได้ที่ GNSS RTK คืออะไร? เข้าใจหลักการ RTK, Network RTK และ PPK และถ้าอยากเปรียบเทียบระหว่าง RTK กับ PPK ดูได้ที่ RTK กับ PPK ต่างกันอย่างไร?

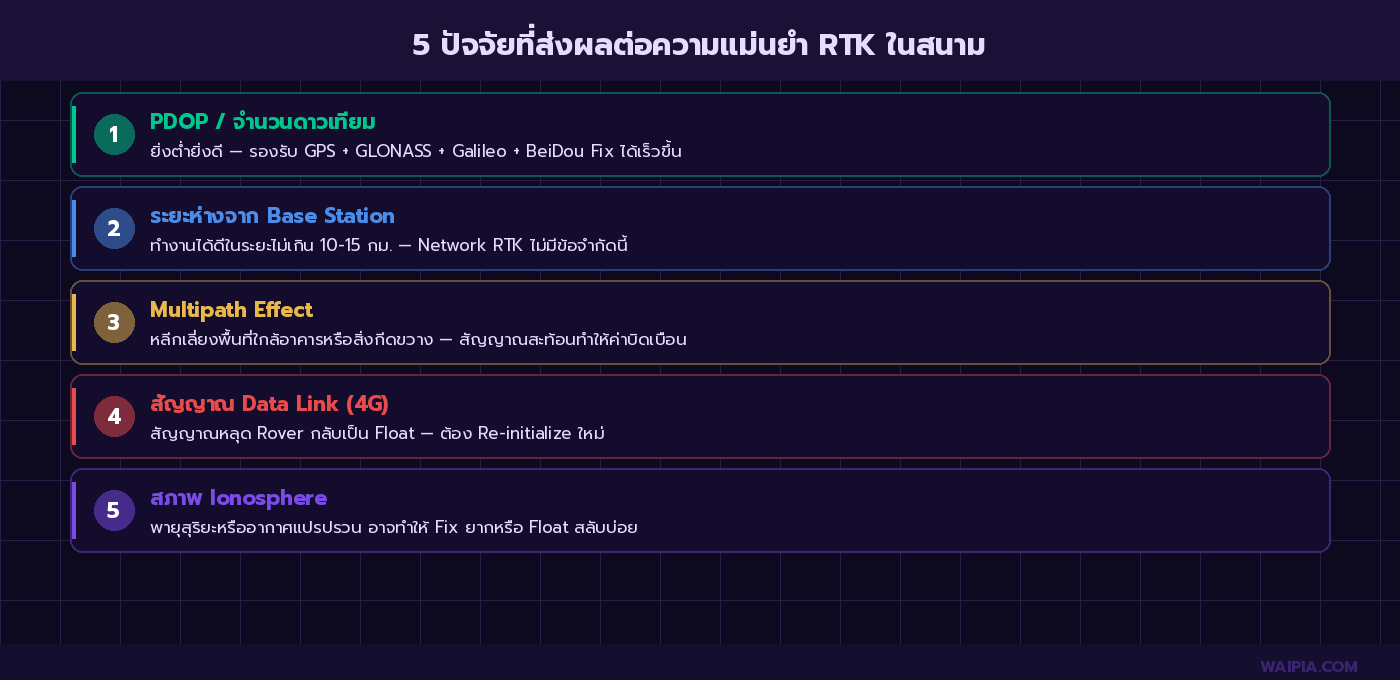

ปัจจัยที่ส่งผลต่อความแม่นยำ RTK ในสนาม
แม้ว่า RTK จะให้ความแม่นยำระดับเซนติเมตรในทางทฤษฎี แต่ในสนามจริงมีปัจจัยหลายอย่างที่ต้องระวัง
จำนวนและคุณภาพดาวเทียม (PDOP/HDOP) — ยิ่งรับดาวเทียมได้มากและกระจายตัวดีในท้องฟ้า ค่า PDOP ยิ่งต่ำ ยิ่งแม่นยำ เครื่อง GNSS ที่รองรับหลาย Constellation (GPS + GLONASS + Galileo + BeiDou) จะ Fix ได้เร็วกว่าในสภาพแวดล้อมที่ยาก
ระยะห่างจาก Base — ยิ่งอยู่ห่างจาก Base มาก ค่า Correction ยิ่งมีความคลาดเคลื่อนสะสม RTK แบบ Conventional ทำงานได้ดีในระยะไม่เกิน 10–15 กม. หากต้องการทำงานพื้นที่ขนาดใหญ่ Network RTK เหมาะสมกว่า
Multipath Effect — คือการที่สัญญาณดาวเทียมสะท้อนจากอาคาร ต้นไม้ หรือพื้นผิวต่างๆ ก่อนถึงเครื่องรับ ทำให้ค่าที่วัดได้บิดเบือน ควรหลีกเลี่ยงการวัดในบริเวณที่ใกล้สิ่งกีดขวางสูง
สัญญาณ Data Link — สำหรับ Network RTK ต้องมีสัญญาณ 4G เพื่อรับ Correction ถ้าสัญญาณหลุดระหว่างงาน Rover จะกลับมาอยู่สถานะ Float ต้อง Re-initialize ใหม่
สภาพอากาศและ Ionosphere — ในช่วงพายุสุริยะหรือสภาพอากาศแปรปรวน ชั้น Ionosphere อาจรบกวนสัญญาณ ทำให้ Fix ยากขึ้นหรือ Fix/Float สลับกันบ่อย
WD GNSS — เครื่อง RTK มืออาชีพสำหรับนักสำรวจไทย
เมื่อเข้าใจหลักการ RTK แล้ว คำถามต่อมาคือ "จะเลือกซื้อเครื่องอะไรดี?" ทาง WAIPIA Development จำหน่าย WD GNSS ซึ่งเป็นเครื่องรับสัญญาณ GNSS RTK ระดับมืออาชีพที่ออกแบบมาเพื่องานสำรวจโดยเฉพาะ
ทำไมต้องเลือก WD GNSS?
Multi-constellation, Multi-frequency — รองรับดาวเทียมทุกระบบได้แก่ GPS L1/L2, GLONASS L1/L2, Galileo E1/E5, BeiDou B1/B2/B3 ทำให้ Fix ได้เร็วและแม่นยำในทุกสภาพพื้นที่ ไม่ว่าจะเป็นพื้นที่โล่ง, ป่า, หรือในเมืองที่มีอาคารสูง
ความแม่นยำระดับ Survey-grade — Horizontal Accuracy ±8 มม. + 1 ppm (RTK), Vertical Accuracy ±15 มม. + 1 ppm (RTK) ตรงตามมาตรฐานงานสำรวจและรังวัดที่ดิน
Data Link ยืดหยุ่น — มีทั้งวิทยุ UHF ในตัว และ 4G LTE ในตัว สามารถสลับใช้ตามสภาพพื้นที่ได้โดยไม่ต้องซื้ออุปกรณ์เพิ่ม
แบตเตอรีอึด — ทำงานได้ต่อเนื่องมากกว่า 8 ชั่วโมงต่อชาร์จ รองรับงานสำรวจเต็มวัน
กันน้ำ กันฝุ่น IP67 — ทนต่อสภาพแวดล้อมในสนามจริง ไม่ว่าจะเป็นฝนตกหรือพื้นที่ก่อสร้าง
Software ใช้งานง่าย — รองรับ FieldGenius, SurPad, และ Software Android ยอดนิยม เชื่อมต่อผ่าน Bluetooth ได้ทันที
เหมาะกับงานอะไรบ้าง?
WD GNSS เหมาะกับงานสำรวจหลากหลายประเภท ได้แก่ งานรังวัดที่ดินทุกประเภท, งาน Stake Out วางตำแหน่งงานก่อสร้าง, งานสำรวจภูมิประเทศเพื่อทำแผนที่, งาน As-Built Survey หลังก่อสร้าง, การสร้างหมุดควบคุม GCP สำหรับโดรน, และงาน Control Survey เพื่อเป็นฐานให้ Total Station
เปรียบเทียบกับเครื่องทั่วไปในตลาด
เครื่อง GNSS RTK ในตลาดมีราคาตั้งแต่ระดับประหยัดจนถึงระดับแบรนด์ใหญ่จากยุโรปและญี่ปุ่น สิ่งที่ทำให้ WD GNSS โดดเด่นคือ ราคาที่เข้าถึงได้ ในขณะที่มี สเปคระดับ Professional Grade พร้อมการสนับสนุนหลังการขายจากทีม WAIPIA โดยตรง ไม่ต้องส่งซ่อมต่างประเทศ
สนใจดูสเปคละเอียด หรืออยากลองทดสอบเครื่องก่อนซื้อ? ทีมงาน WAIPIA ยินดีนัด Demo ให้ในพื้นที่ของคุณ
สรุป
RTK คือเทคโนโลยีที่เปลี่ยนเกมงานสำรวจ จากความแม่นยำระดับเมตรมาสู่ระดับเซนติเมตร ด้วยหลักการที่ใช้การวัดเฟสคลื่นพาหะร่วมกับ Correction จาก Base Station แบบ Real-time ทำให้นักสำรวจรู้ผลทันทีในสนามโดยไม่ต้องรอประมวลผลในออฟฟิศ
ไม่ว่าคุณจะเลือกใช้แบบ Conventional RTK ที่ตั้ง Base เอง หรือ Network RTK ที่อาศัย CORS Network การเข้าใจหลักการทำงานจะช่วยให้คุณแก้ปัญหาในสนามได้เร็วขึ้นและใช้อุปกรณ์ได้อย่างมีประสิทธิภาพสูงสุด
หากคุณกำลังมองหาเครื่อง GNSS RTK สำหรับงานสำรวจของคุณ ทาง WAIPIA Development พร้อมแนะนำ WD GNSS ที่เหมาะกับงานและงบประมาณของคุณ
