โครงการก่อสร้างศูนย์ปฏิบัติการพัฒนาฝนหลวง จังหวัดบุรีรัมย์
งานบินโดรน Photogrammetry สำรวจพื้นที่โครงการก่อสร้างศูนย์ปฏิบัติการพัฒนาฝนหลวง จ.บุรีรัมย์ จัดทำ Orthophoto ความละเอียดสูง แผนที่ 3 มิติ และ DTM ดินเดิม ปรับแก้ด้วย PPK
พื้นที่โครงการก่อสร้างศูนย์ปฏิบัติการพัฒนาฝนหลวงมีขนาดใหญ่และเพิ่งผ่านการถางและปรับพื้นที่ ต้องการข้อมูลระดับความสูงของดินเดิม (DTM) ก่อนการก่อสร้างอย่างแม่นยำ เพื่อใช้คำนวณปริมาตรดินตัด-ถมและวางแผนงานก่อสร้างในขั้นต่อไป

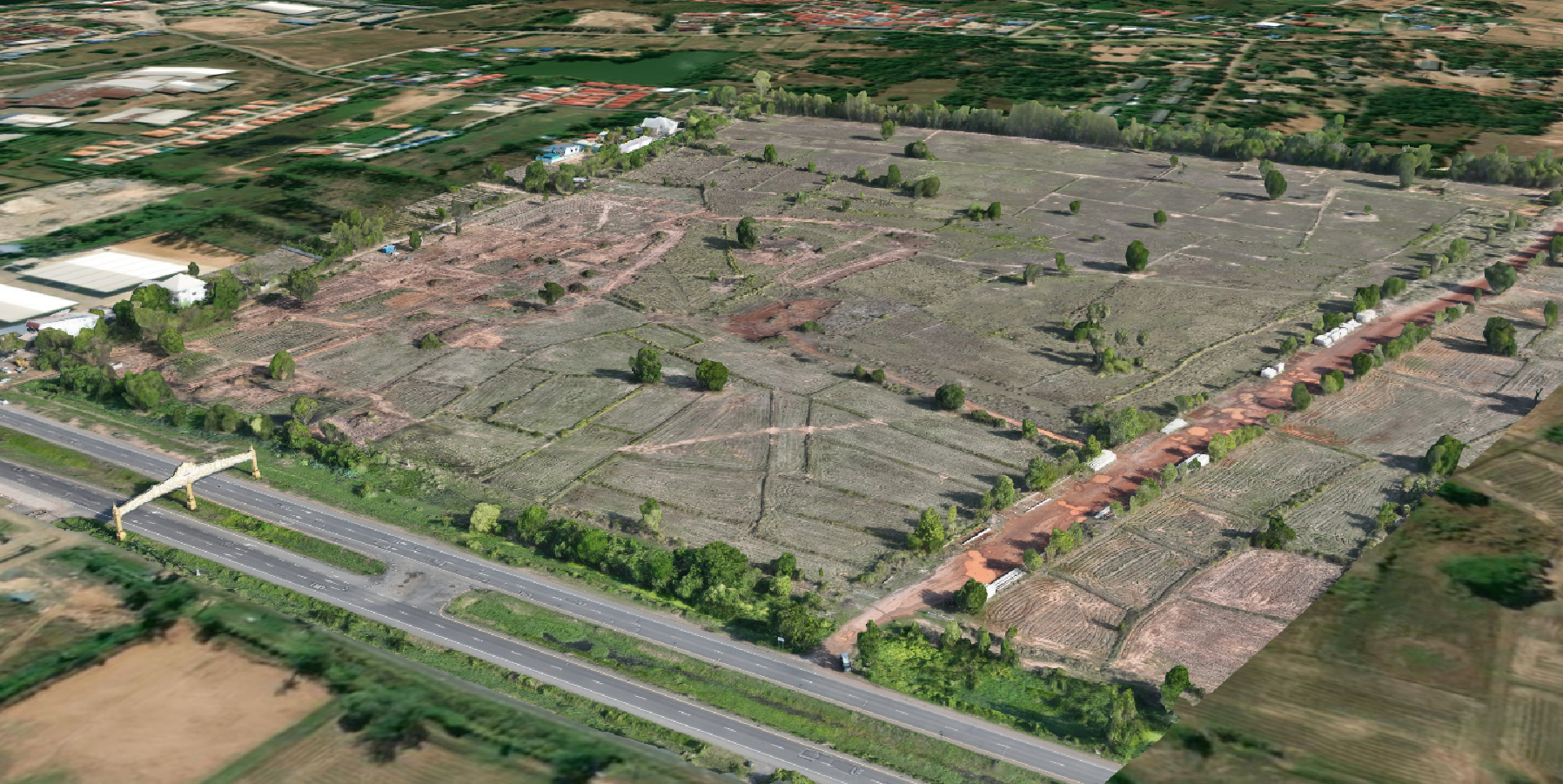

บิน Drone Photogrammetry ครอบคลุมพื้นที่ทั้งหมด ประมวลผลด้วยเทคนิค PPK (Post-Processed Kinematic) เพื่อความแม่นยำระดับเซนติเมตรโดยไม่ต้องวาง GCP จำนวนมาก สร้าง Orthophoto ความละเอียดสูง DSM และ DTM ดินเดิม พร้อม 3D Model มุมเอียงเพื่อใช้ประกอบการวางแผนออกแบบ
ได้ Orthophoto ความละเอียดสูง DTM ดินเดิมที่แม่นยำ และ 3D Model แสดงสภาพพื้นที่จริงก่อนก่อสร้าง ส่งมอบข้อมูลภูมิสารสนเทศครบถ้วนให้ทีมออกแบบและวิศวกรโครงการใช้ประกอบการตัดสินใจ
ภาพรวมโครงการ
โครงการก่อสร้างศูนย์ปฏิบัติการพัฒนาฝนหลวง จังหวัดบุรีรัมย์ เป็นโครงการของ กรมฝนหลวงและการบินเกษตร กระทรวงเกษตรและสหกรณ์ เพื่อจัดตั้งศูนย์ปฏิบัติการภาคสนามสำหรับการปฏิบัติการฝนหลวงในพื้นที่ภาคตะวันออกเฉียงเหนือตอนล่าง ครอบคลุมการบริหารจัดการน้ำและบรรเทาภัยแล้งในพื้นที่เกษตรกรรม
WAIPIA Development ได้รับมอบหมายให้ดำเนินงาน Drone Photogrammetry Survey สำรวจพื้นที่โครงการ ก่อนเริ่มงานก่อสร้าง เพื่อจัดทำข้อมูลภูมิสารสนเทศพื้นฐานที่แม่นยำ ประกอบด้วย Orthophoto ความละเอียดสูง แบบจำลองพื้นผิวดิจิทัล (DSM) และแบบจำลองภูมิประเทศดิจิทัล (DTM ดินเดิม) สำหรับใช้ในการออกแบบ คำนวณปริมาตรดิน และวางแผนก่อสร้าง
ขั้นตอนการทำงาน
1. วางแผนการบินและตั้งค่า PPK ออกแบบแผนการบิน (Flight Plan) ให้ครอบคลุมพื้นที่โครงการทั้งหมดด้วย Overlap ที่เหมาะสม ตั้งค่าระบบ PPK (Post-Processed Kinematic) โดยบันทึกข้อมูล GNSS Raw Log จาก Base Station ที่ตั้งบนจุดหมุดที่ทราบค่าพิกัดแม่นยำ เพื่อนำไปปรับแก้วิถีการบินของ Drone ในขั้นตอน Post-Processing
2. บินเก็บภาพถ่ายทางอากาศ บิน Drone เก็บภาพถ่ายทางอากาศครอบคลุมพื้นที่โครงการ ในสภาพแสงและลมที่เหมาะสม บันทึกข้อมูล GNSS Raw Data พร้อมกันทั้ง Drone และ Base Station เพื่อใช้ในการปรับแก้ PPK
3. ประมวลผล PPK และสร้างแบบจำลอง 3 มิติ นำข้อมูล GNSS Raw Log มาประมวลผล PPK เพื่อแก้ไขพิกัดของภาพแต่ละภาพให้มีความแม่นยำระดับเซนติเมตร จากนั้นประมวลผล Photogrammetry สร้าง Dense Point Cloud, Mesh และ Textured 3D Model ด้วยซอฟต์แวร์เฉพาะทาง

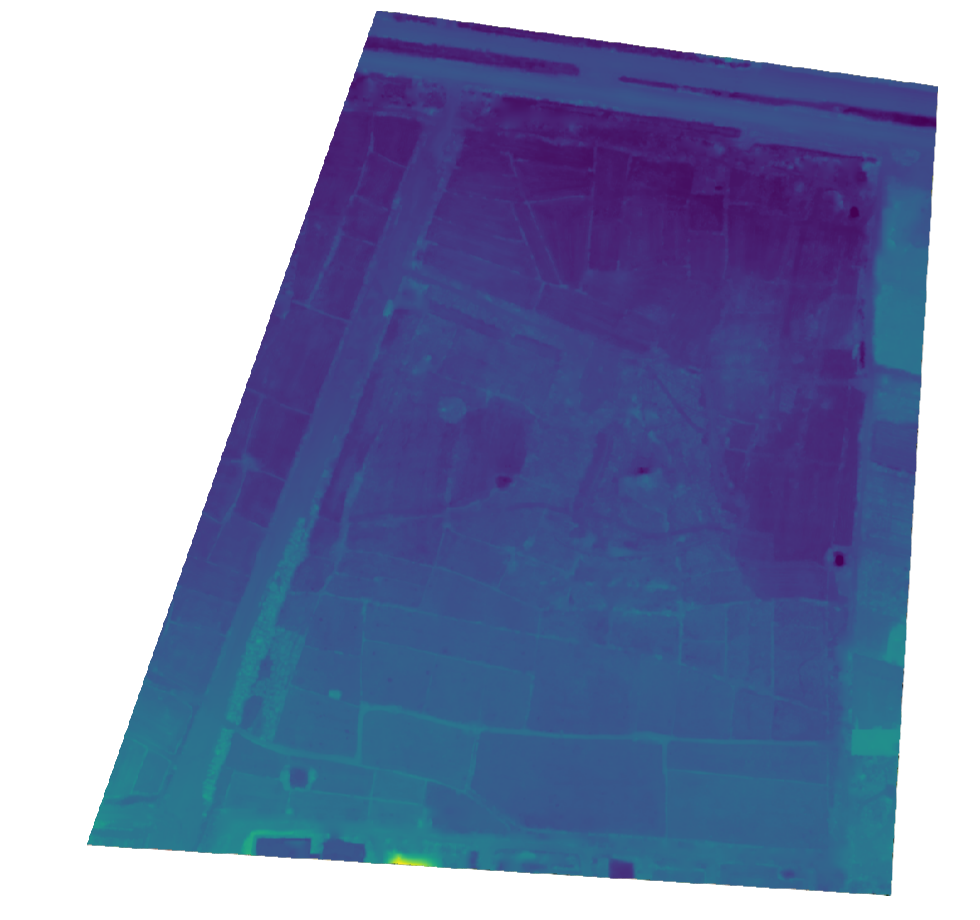

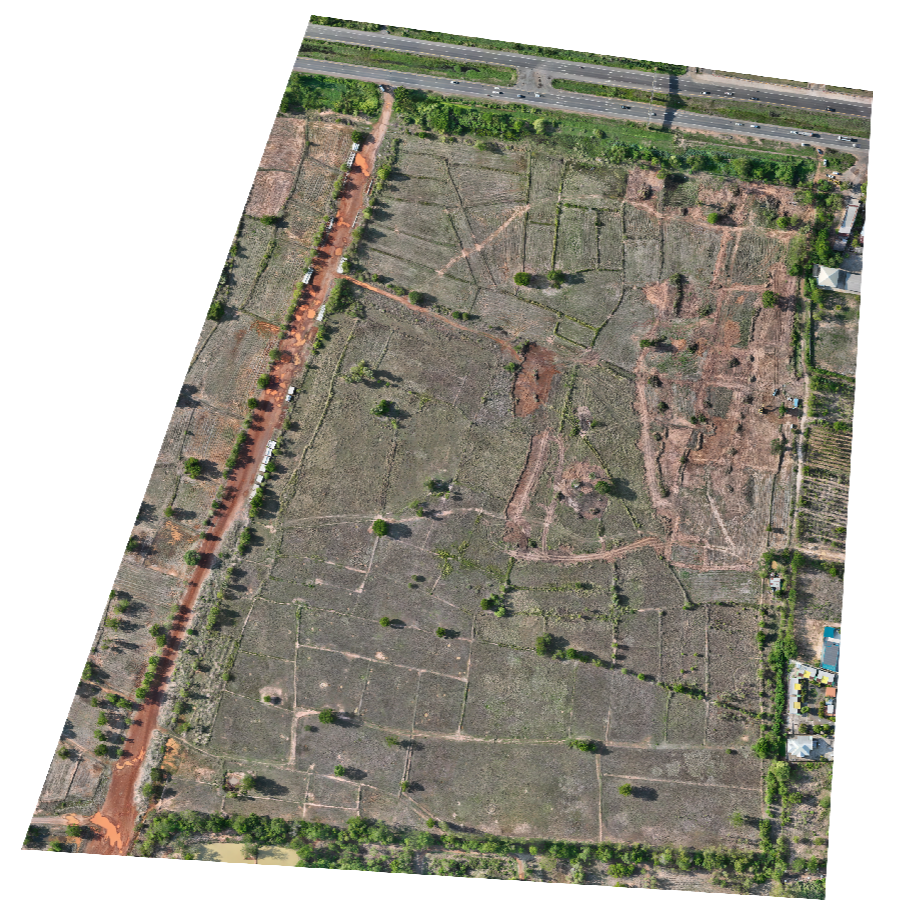

4. จัดทำ Orthophoto, DSM และ DTM สร้าง Orthophoto ความละเอียดสูงสำหรับการตรวจสอบพื้นที่ สร้าง DSM (Digital Surface Model) แสดงพื้นผิวสูงสุดรวมสิ่งปลูกสร้างและพืชพรรณ และสร้าง DTM (Digital Terrain Model) ดินเดิมสำหรับใช้คำนวณปริมาตรงานดินและออกแบบงานก่อสร้าง
ผลลัพธ์ที่ได้
ส่งมอบชุดข้อมูลภูมิสารสนเทศครบถ้วนแก่กรมฝนหลวงและการบินเกษตร ประกอบด้วย Orthophoto ความละเอียดสูงแสดงสภาพพื้นที่จริง DTM ดินเดิมสำหรับคำนวณปริมาตรงานดิน และ 3D Model มุมเอียงสำหรับใช้ประกอบการออกแบบและนำเสนอโครงการ ข้อมูลทั้งหมดปรับแก้ด้วย PPK มีความแม่นยำสูง เหมาะสำหรับใช้งานวิศวกรรมก่อสร้างได้ทันที
เทคโนโลยีและเครื่องมือ
Drone Photogrammetry เป็นเทคโนโลยีหลักในงานนี้ โดยบินเก็บภาพถ่ายทางอากาศซ้อนทับกัน (Overlap) ในแนวตั้งและแนวข้าง เพื่อให้ซอฟต์แวร์ Photogrammetry สามารถสร้างแบบจำลอง 3 มิติที่มีความถูกต้องเชิงพื้นที่สูง
PPK (Post-Processed Kinematic) คือกระบวนการปรับแก้ข้อมูล GNSS ของ Drone หลังการบิน โดยใช้ข้อมูล Base Station อ้างอิงเพื่อขจัดความคลาดเคลื่อนของสัญญาณดาวเทียม ทำให้พิกัดของแต่ละภาพถ่ายมีความแม่นยำระดับเซนติเมตร ลดการพึ่งพา Ground Control Points จำนวนมากในสนาม เหมาะกับพื้นที่ขนาดใหญ่ที่เข้าถึงยาก
