สำรวจภูมิประเทศเพื่อการออกแบบ · จ.ชลบุรี

งานนี้คืออะไร

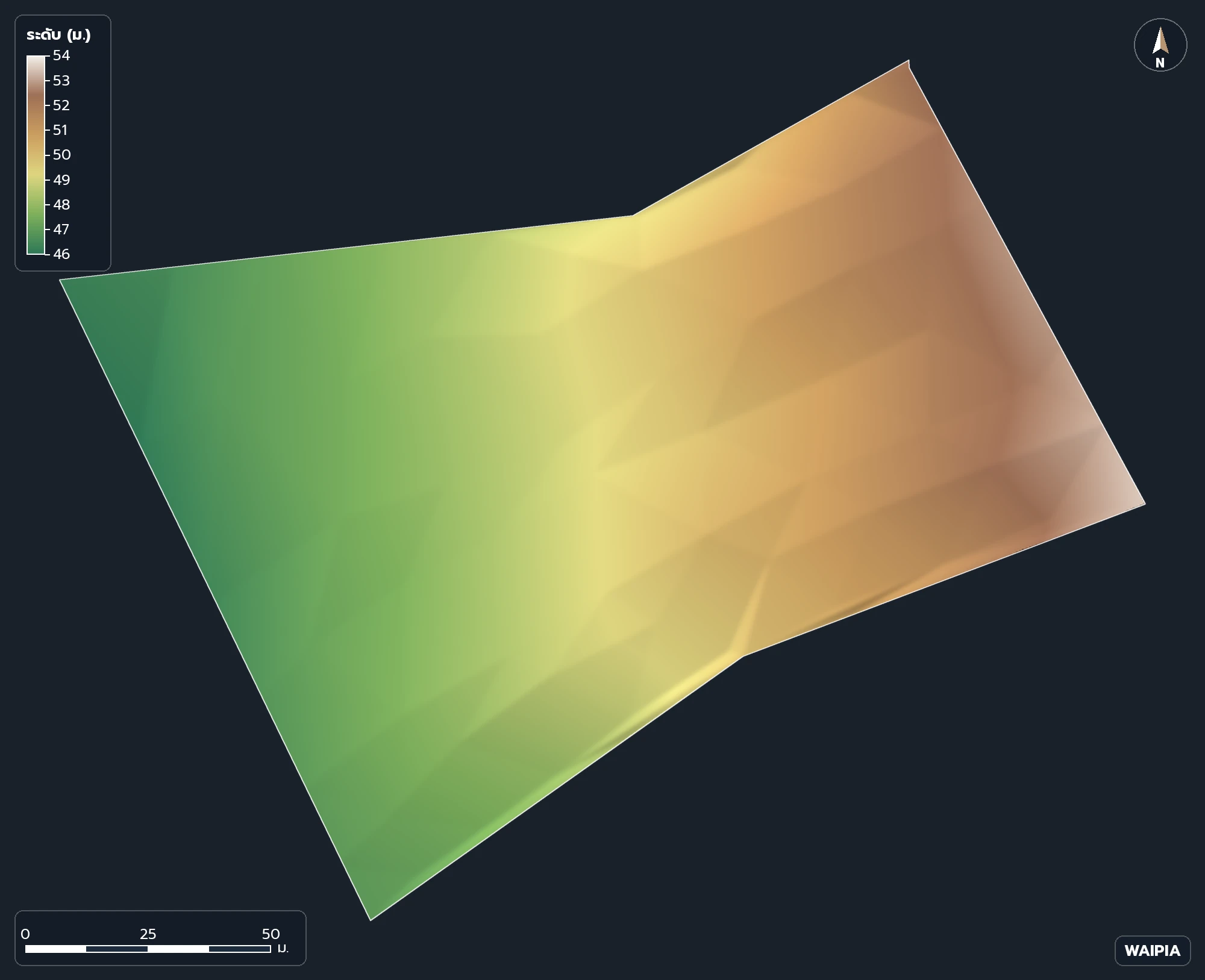

งานสำรวจภูมิประเทศของที่ดินเปล่าหนึ่งแปลง พื้นที่ราว 12 ไร่ เพื่อให้ผู้ออกแบบมีระดับดินเดิมและผังสภาพปัจจุบันไปใช้วางผังโครงการ พื้นที่ลาดเอียงทางเดียว ด้านสูงกับด้านต่ำต่างกันราว 7.4 ม.

เราลงสนามอย่างไร

1. ฝากหมุดอ้างอิง ฝากหมุดอ้างอิง 2 หมุดในพื้นที่ และวัดซ้ำหมุดละ 3 ครั้ง

2. เก็บระดับดินเดิมด้วย RTK เดินเก็บจุดระดับเป็นแนวทั่วแปลง ห่างกันราว 16 ม. รวมกับมุมเขตและหมุดอ้างอิงเป็น 72 ตำแหน่ง

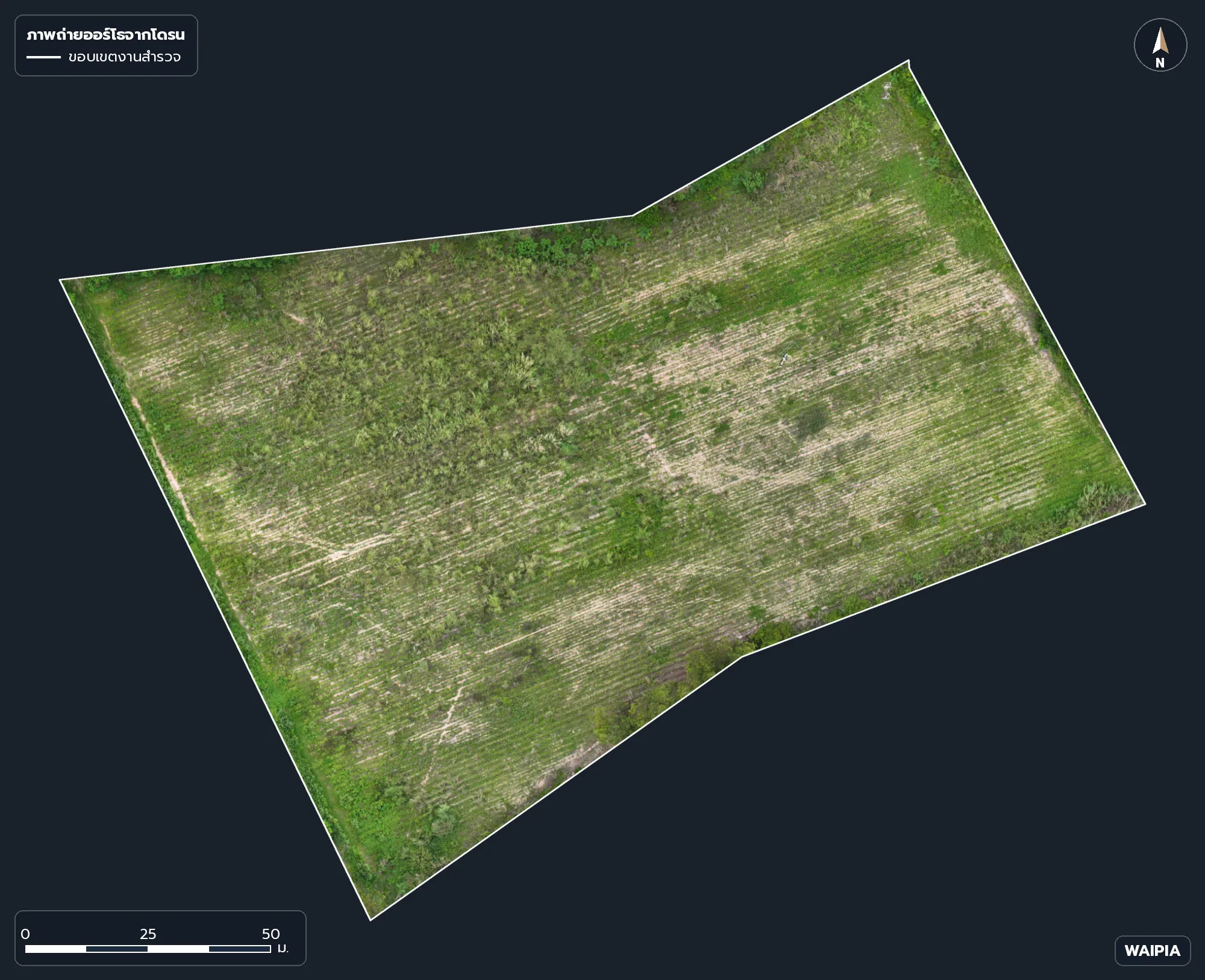

3. บินโดรนถ่ายภาพ ประมวลผลเป็นออร์โธโมเสกความละเอียด 3.12 ซม. ต่อพิกเซล ครอบคลุมแปลงและบริเวณโดยรอบ

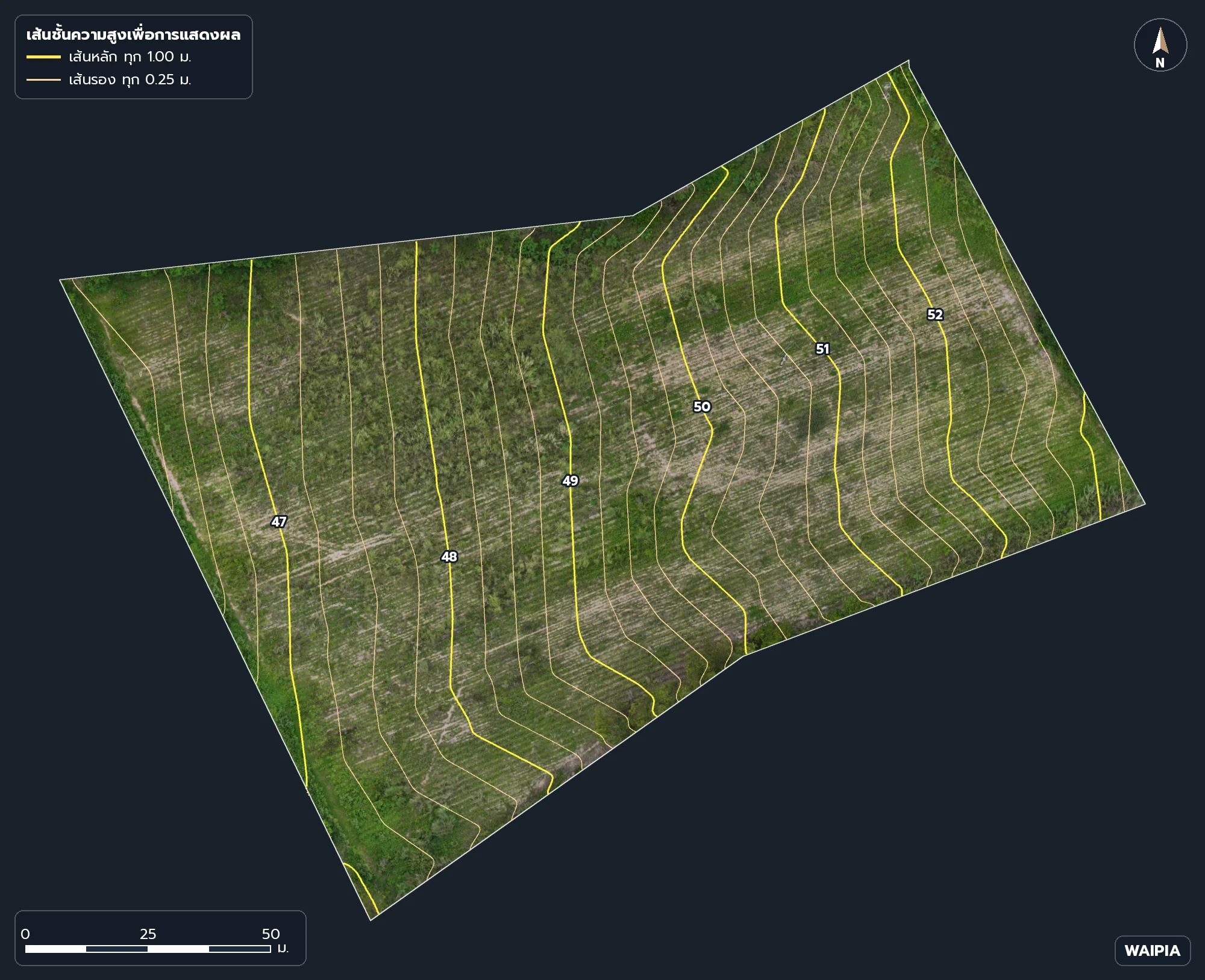

4. เขียนแบบ เขียนผังภูมิประเทศ จุดระดับ และเส้นชั้นความสูงทุก 0.25 ม. แนวเขตในแบบเป็นแนวตามที่ผู้ว่าจ้างนำชี้

สิ่งที่ได้

งานส่งมอบเป็นไฟล์แบบ DWG 4 ชุด กับออร์โธโมเสก เพื่อให้ผู้ออกแบบนำไปทำผังระดับดินของโครงการต่อ

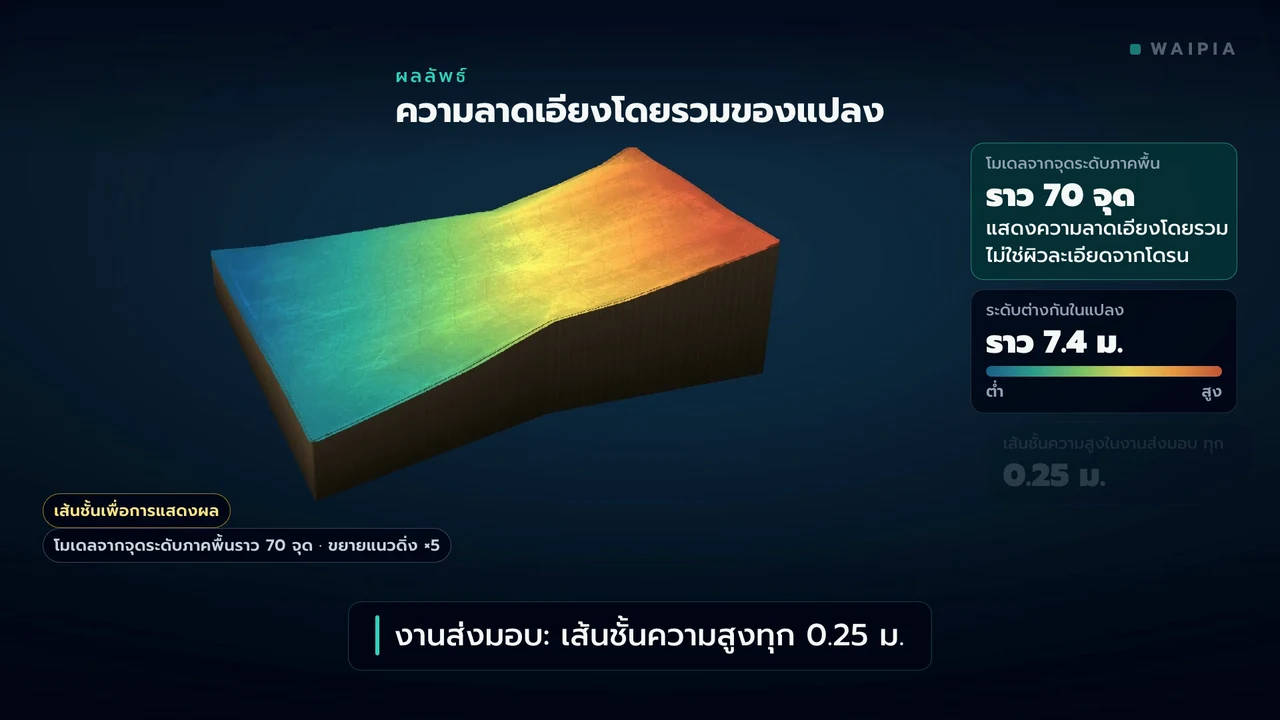

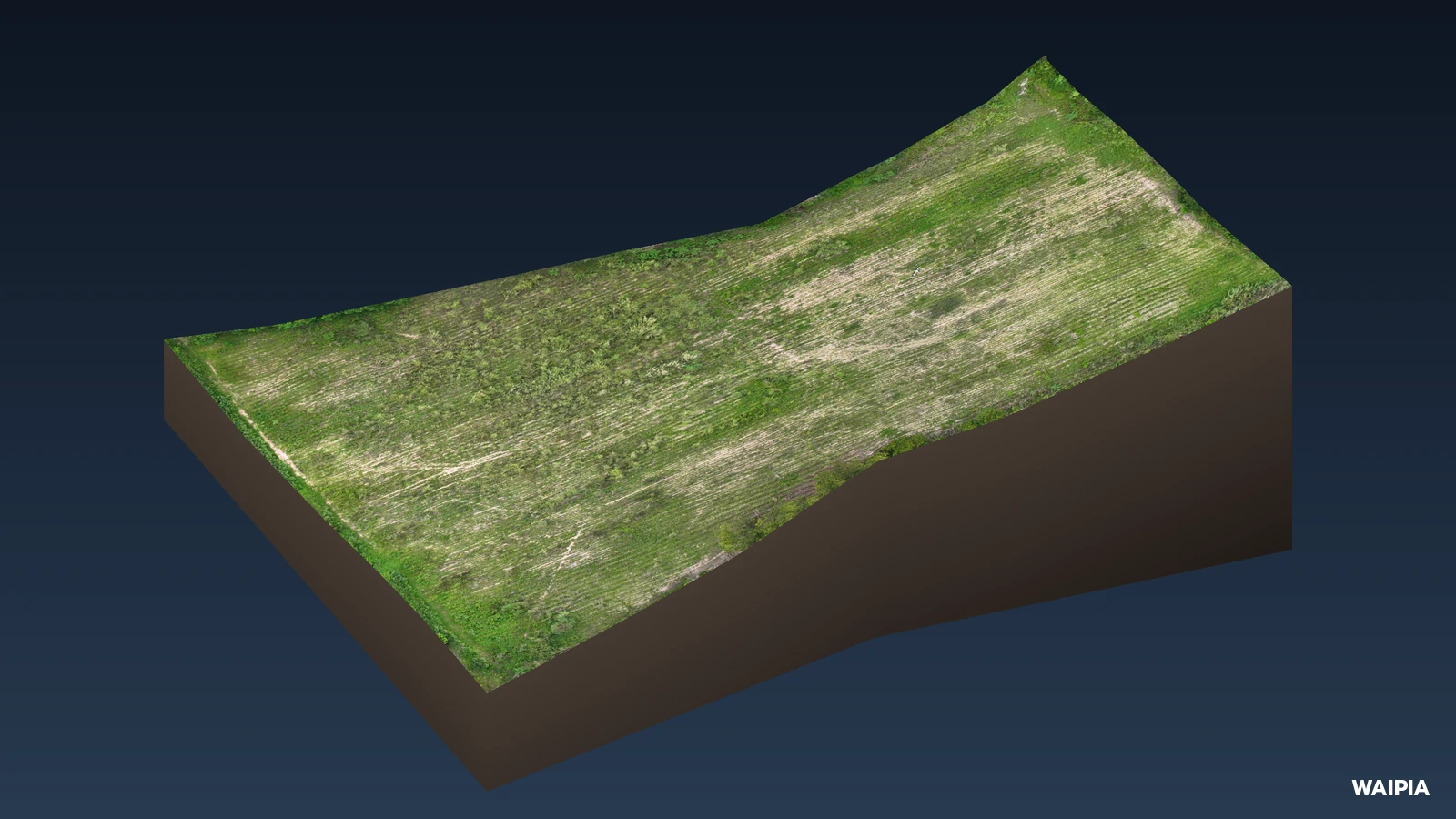

โมเดล 3 มิติด้านบนของหน้านี้สร้างจากจุดระดับภาคพื้นราว 70 จุดของงาน แล้ววางภาพออร์โธทับ จึงแสดงความลาดเอียงโดยรวมของแปลง ไม่ใช่ผิวละเอียดจากโดรน
