สำรวจภูมิประเทศแนวถนนเพื่อการออกแบบ · จ.สระบุรี

งานนี้คืออะไร

งานสำรวจภูมิประเทศตามแนวถนนสายหลัก เพื่อให้ผู้ออกแบบโครงสร้างทางมีแผนที่ฐาน ค่าระดับ และรูปตัดของสภาพเดิมไปใช้วางแนวและคิดปริมาณงาน แนวที่สำรวจภาคพื้นยาวราว 1.4 กม. เป็นช่วงขึ้นเนินที่ระดับต่างกันราว 36 ม.

เราลงสนามอย่างไร

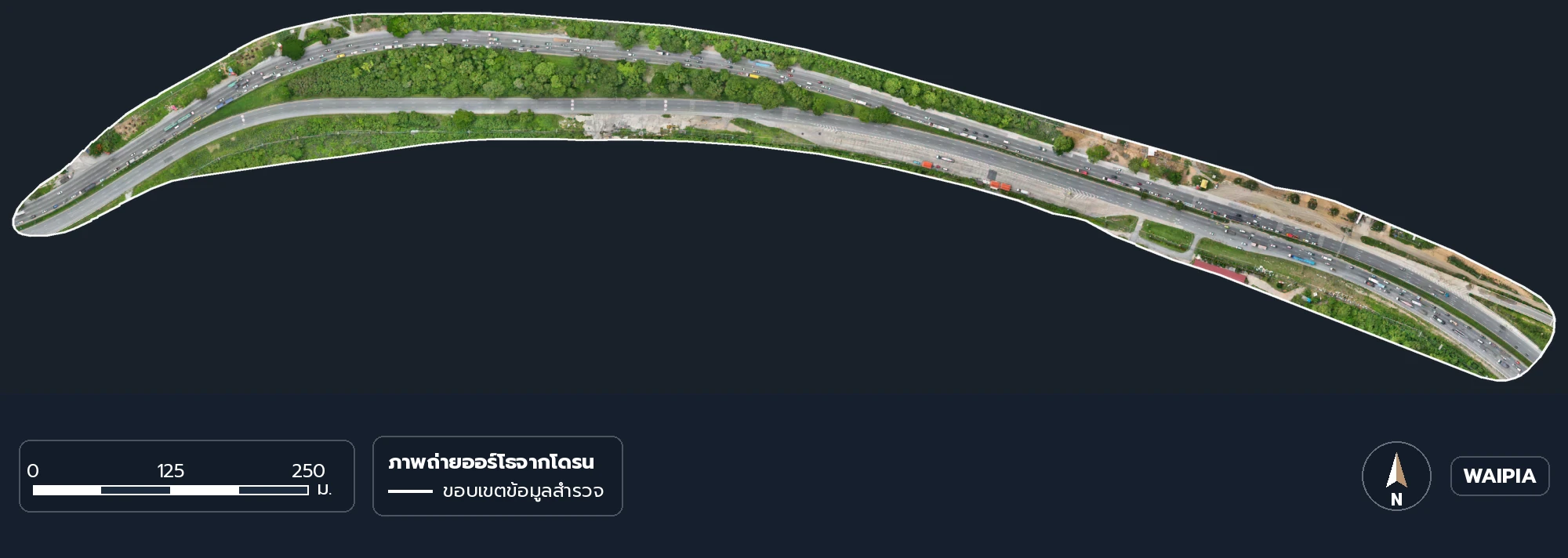

1. บินโดรนถ่ายภาพ บินเก็บภาพตลอดแนว ประมวลผลเป็นออร์โธโมเสกความละเอียด 3.1 ซม. ต่อพิกเซล และกลุ่มจุดสามมิติราว 168 ล้านจุด

2. เก็บค่าระดับด้วย RTK เก็บค่าระดับภาคพื้นด้วย GNSS RTK อ้างอิงหมุดควบคุมของงาน ได้จุดระดับ 1,875 จุด

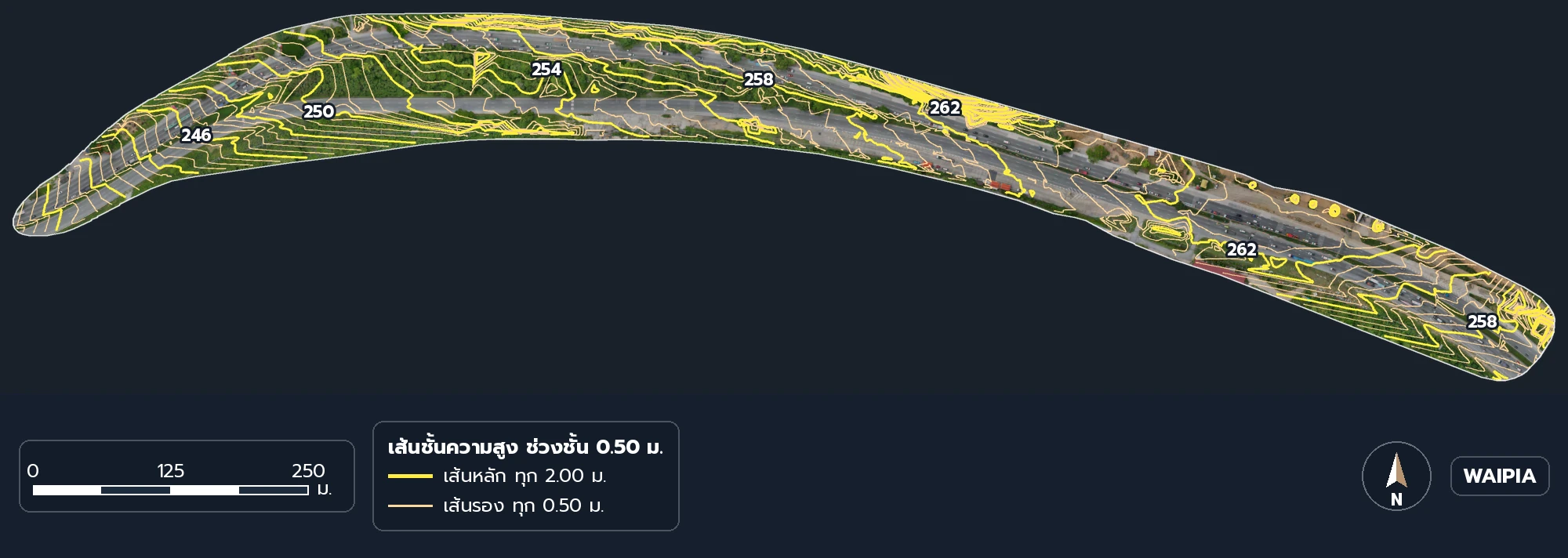

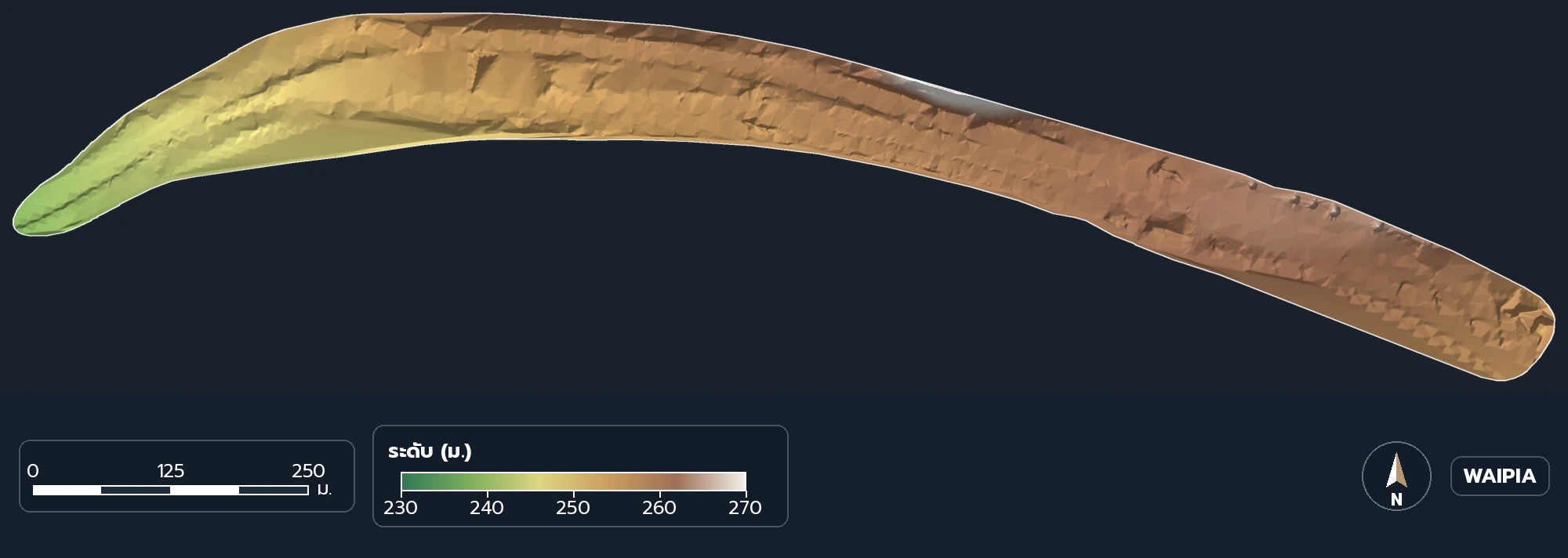

3. เขียนผังและรูปตัด เขียนผังภูมิประเทศ เส้นชั้นความสูงทุก 0.50 ม. แนวทางราบ 3 แนว รูปตัดตามยาว และรูปตัดตามขวางทุก 25 ม. พร้อมตารางปริมาณงานดิน

สิ่งที่ได้

งานส่งมอบประกอบด้วยชุดแบบ 11 แผ่น ทั้งไฟล์ DWG และ PDF กับออร์โธโมเสกของทั้งแนว

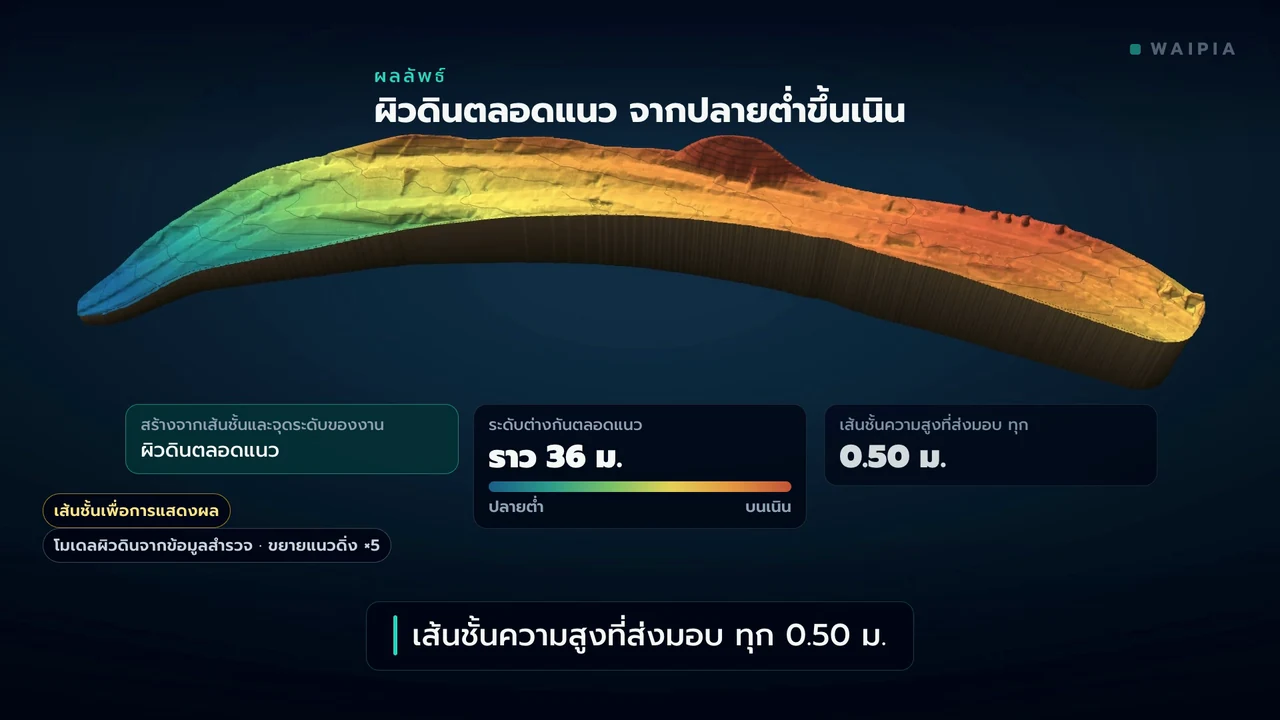

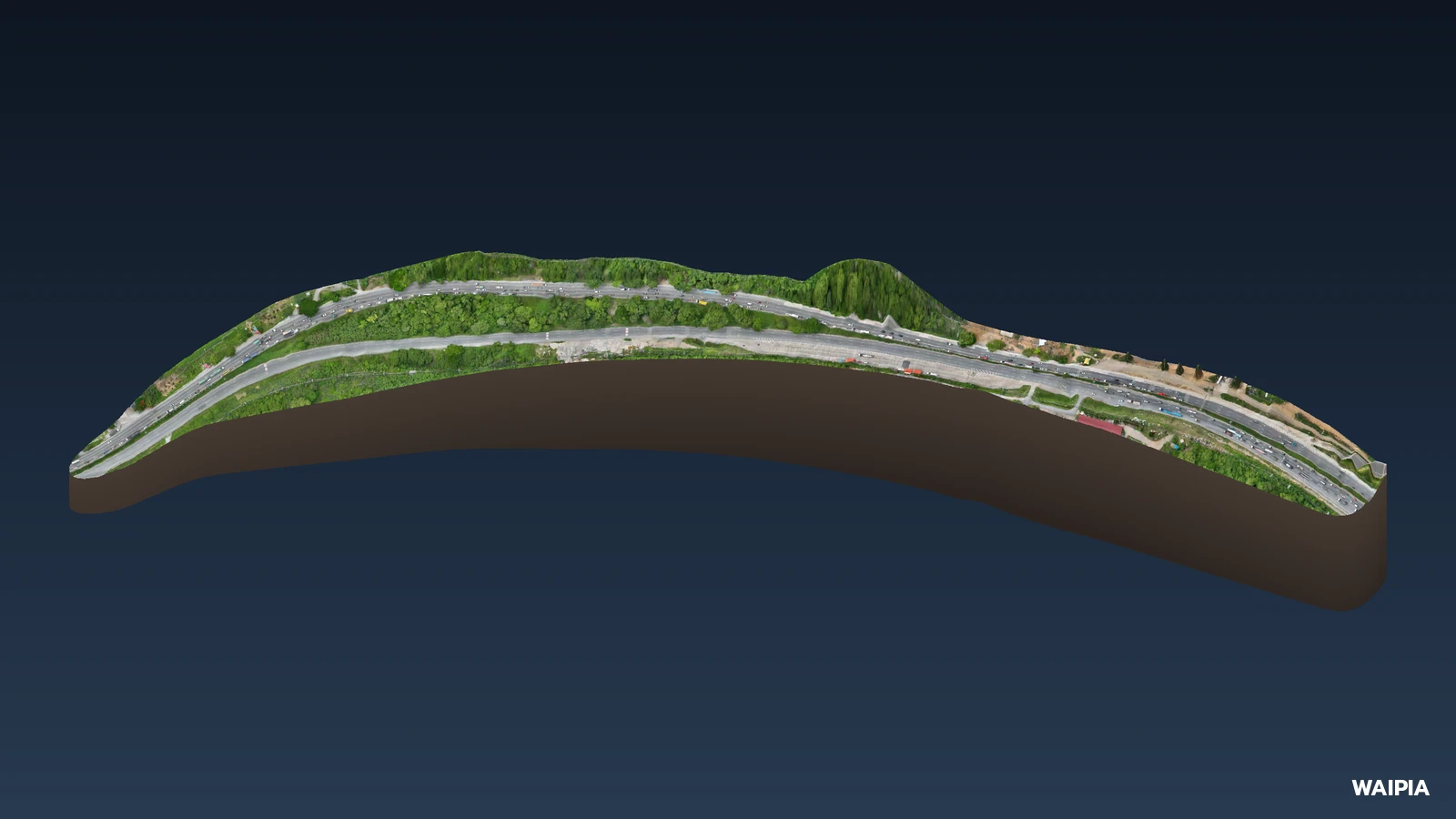

โมเดล 3 มิติด้านบนของหน้านี้สร้างจากเส้นชั้นความสูงและจุดระดับของงาน แล้ววางภาพออร์โธทับ โดยลดความละเอียดลงสำหรับแสดงบนเว็บ ต้นไม้และรถที่เห็นเป็นภาพบนผิวดิน ไม่ใช่รูปทรงสามมิติ
