สำรวจความลึกบ่อน้ำด้วยวิธีทิ้งดิ่ง · กรุงเทพมหานคร

  • สำรวจความลึกบ่อน้ำและระดับขอบบ่อ
  • จ.กรุงเทพมหานคร
  • ปี 2026
  • รายงานผลการสำรวจ
  • ตารางค่าพิกัดและค่าระดับจุดรังวัด
  • หมุดหลักฐานถาวร 1 คู่

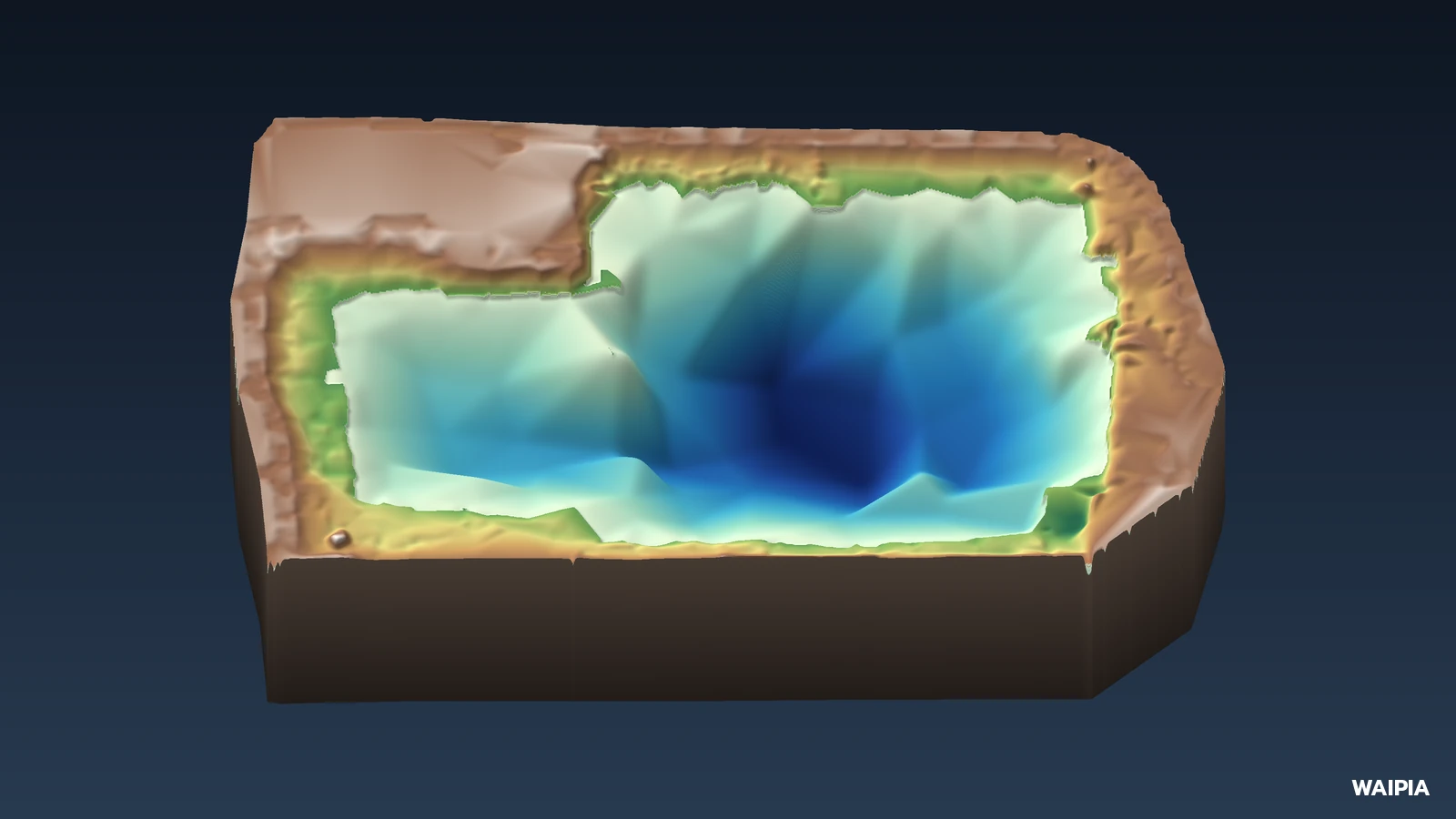

สำรวจความลึกบ่อน้ำด้วยวิธีทิ้งดิ่ง · กรุงเทพมหานคร — ภาพรวมพื้นที่งาน

โมเดลจากข้อมูลสำรวจจริงของงานนี้ · แสดงแบบย่อความละเอียด

สำรวจบ่อน้ำขนาดราว 30 ไร่ ด้วยวิธีทิ้งดิ่งจากเรือเล็กคู่กับตำแหน่ง GNSS RTK พร้อมเก็บระดับดินรอบขอบบ่อ รวม 2,440 จุด ใน 2 วัน ได้รูปร่างท้องบ่อและระดับขอบบ่อสำหรับงานออกแบบ

ราว 30 ไร่
พื้นที่ผิวน้ำ
ราว 16.7 ม.
ความลึกน้ำสูงสุด
2,440 จุด
จุดรังวัดทั้งหมด
81 จุด
จุดทิ้งดิ่ง
684 จุด
จุดระดับดินเดิม
2 วัน
งานสนาม
ค่าระดับ
ท้องน้ำต่ำสุด −17.53 ม.
ผิวน้ำวันสำรวจ −0.79 ม.

ผลงานแผนที่

แผนที่ที่จัดทำจากข้อมูลสำรวจของงานนี้ เลือกดูทีละชั้น

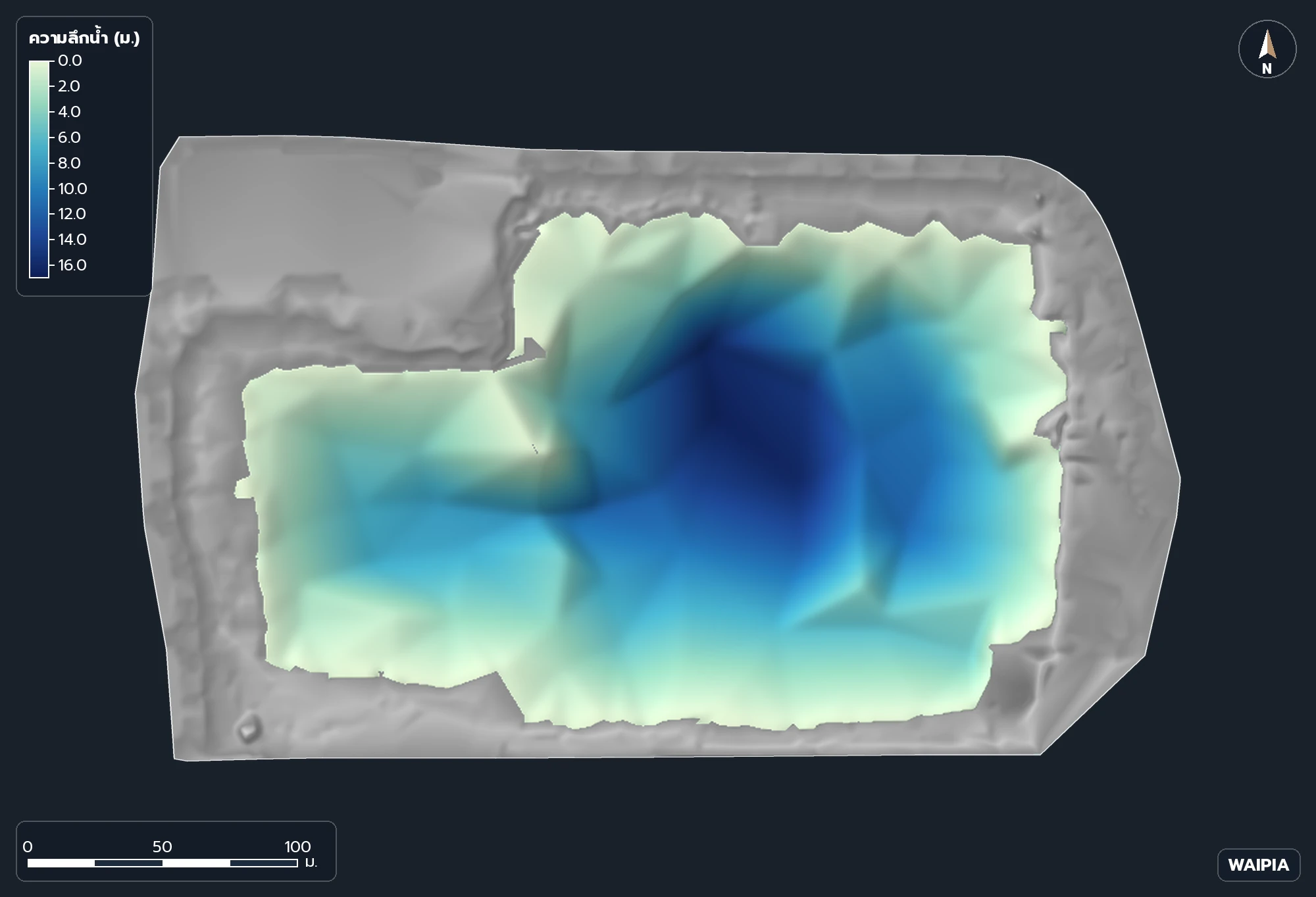

แผนที่ความลึกน้ำของบ่อจากการทิ้งดิ่ง
ความลึกน้ำ · ความลึกน้ำ ประมาณค่าระหว่างจุดทิ้งดิ่ง 81 จุดกับจุดระดับขอบบ่อ

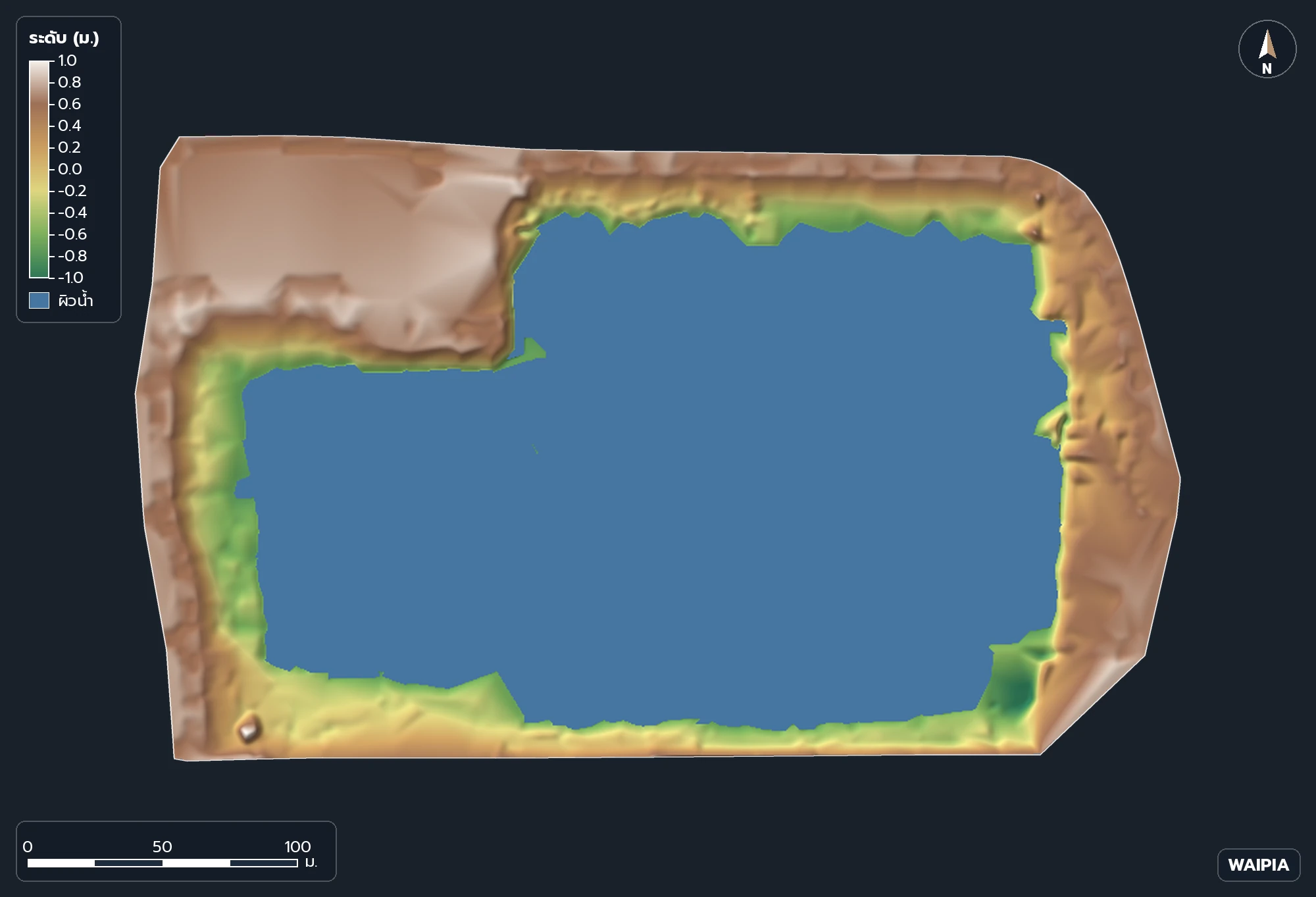

แผนที่ระดับสีของผิวดินรอบบ่อ
ระดับผิวดิน · ระดับผิวดินรอบบ่อจากจุดรังวัด RTK

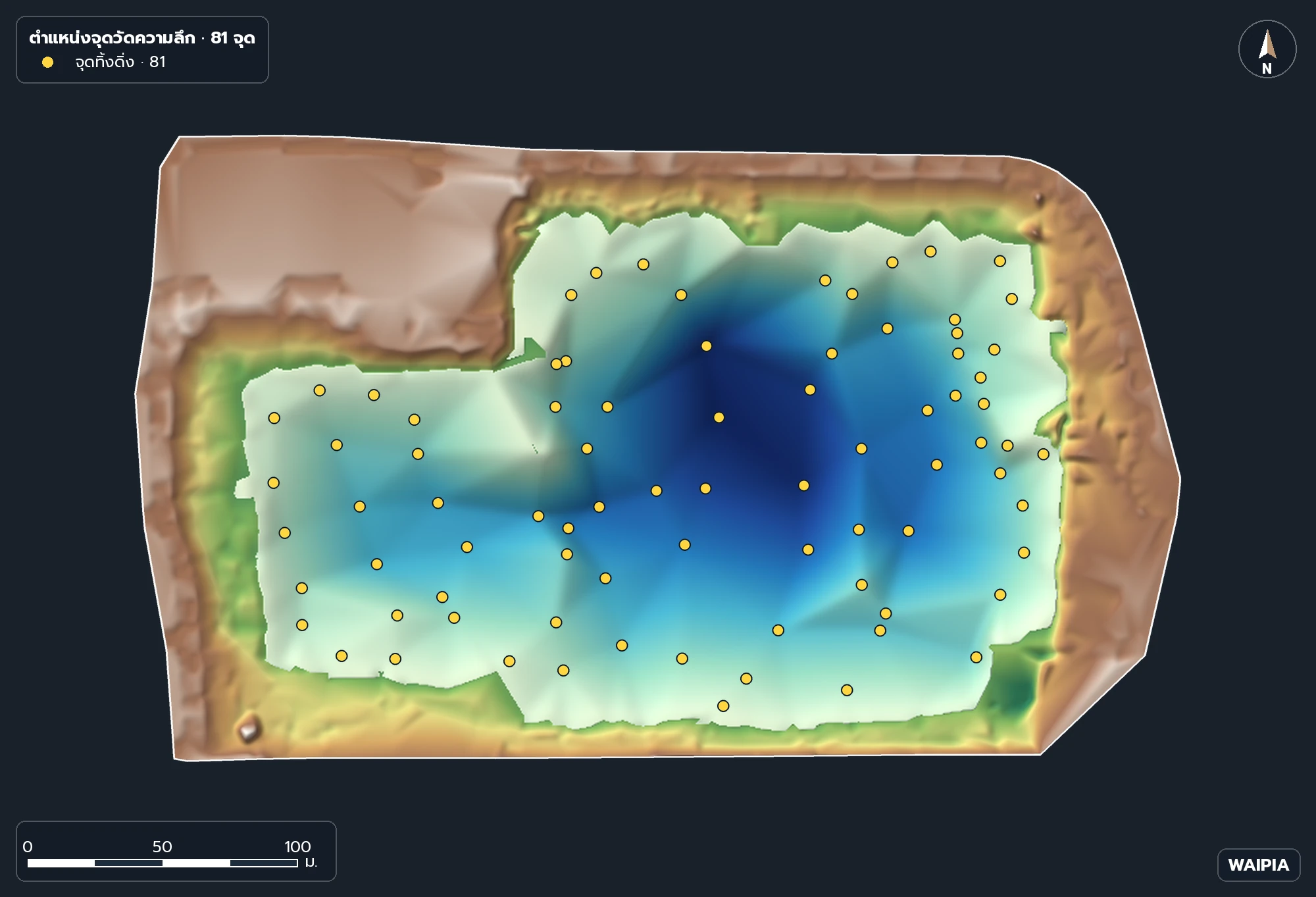

ผังตำแหน่งจุดทิ้งดิ่งวัดความลึก 81 จุดในบ่อ
จุดวัดความลึก · ตำแหน่งจุดทิ้งดิ่ง 81 จุด

ลงสนาม

ภาพการทำงานในพื้นที่จริงของงานนี้

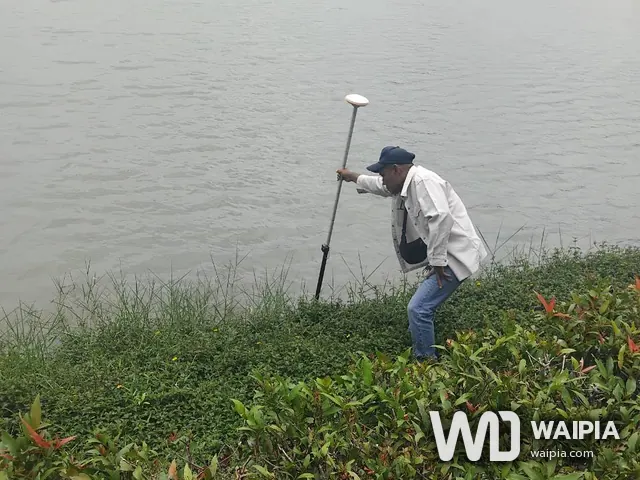

  • เก็บค่าระดับขอบบ่อด้วย RTK

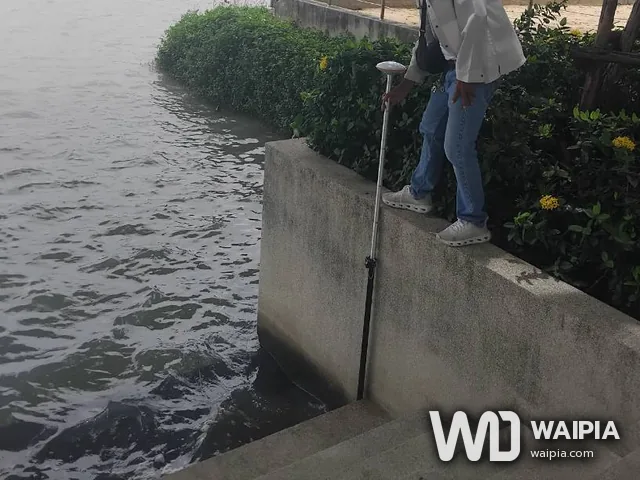

  • เก็บระดับขั้นบันไดที่ลงสู่ผิวน้ำ

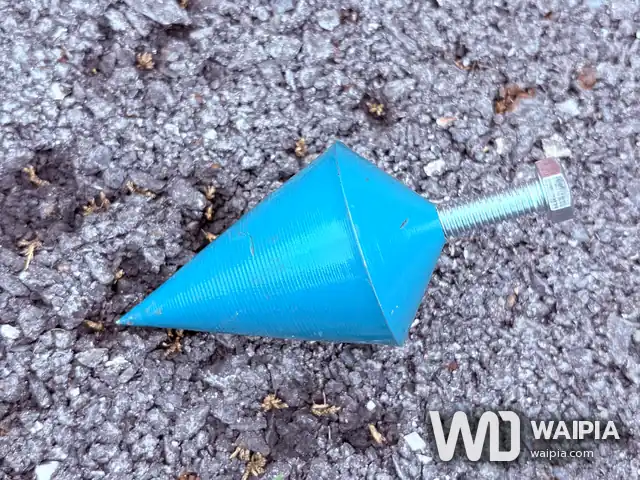

  • ลูกดิ่ง อุปกรณ์หลักของการวัดความลึก

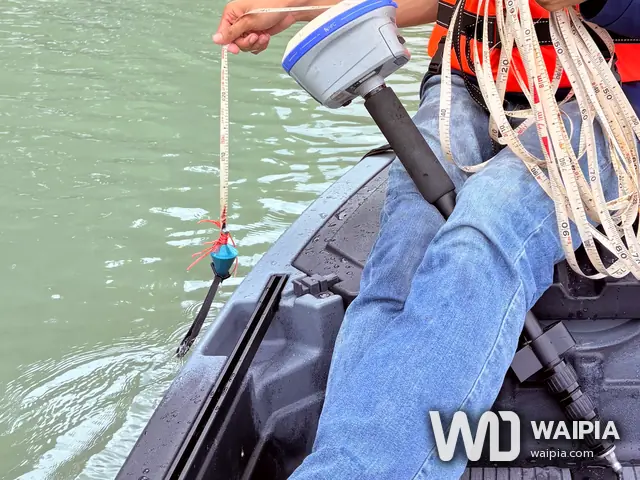

  • หย่อนลูกดิ่งลงสู่ท้องบ่อ ข้างเครื่องรับ GNSS บนเรือ

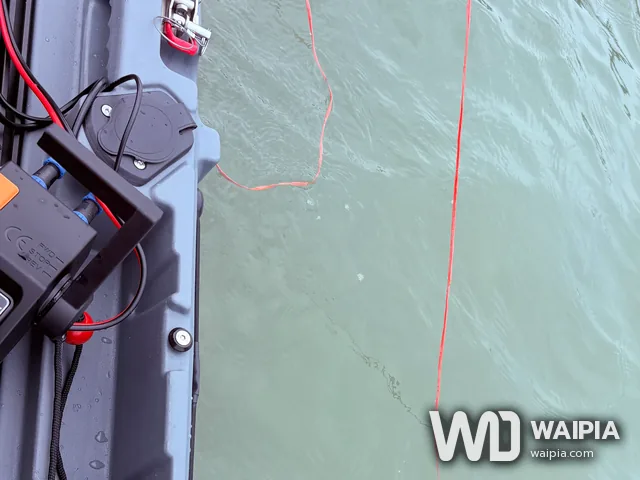

  • เชือกดิ่งข้างกราบเรือ

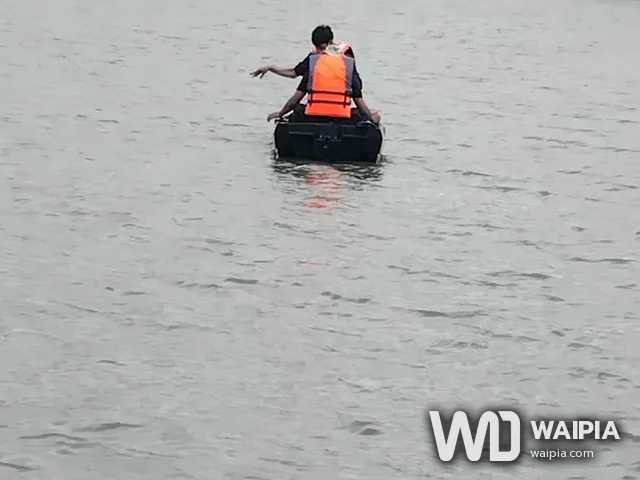

  • วัดความลึกกลางบ่อ สวมเสื้อชูชีพตลอดงานบนน้ำ

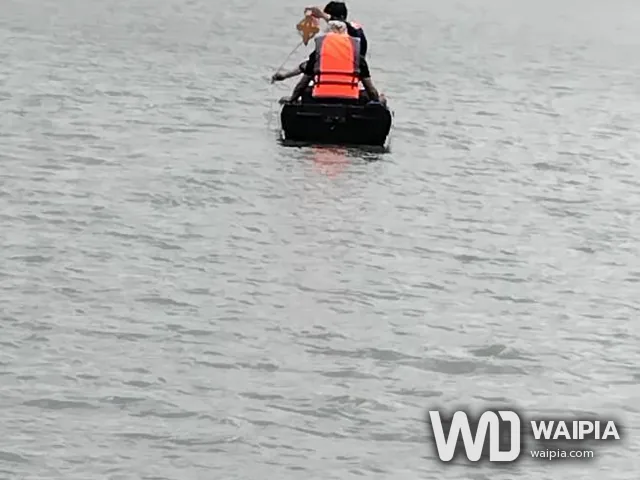

  • ยกลูกดิ่งขึ้นก่อนย้ายจุด

วิดีโอ

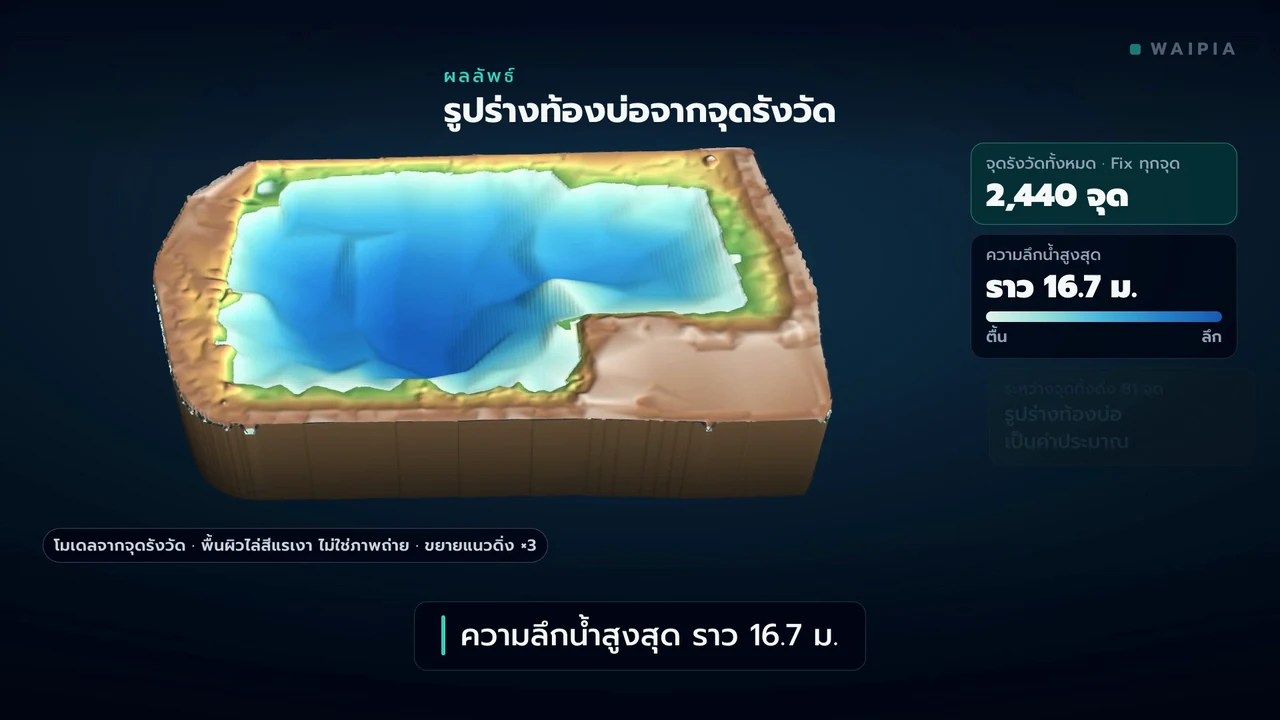

ภาพตัวอย่างวิดีโอ: สำรวจความลึกบ่อน้ำด้วยวิธีทิ้งดิ่ง · กรุงเทพมหานคร

เกี่ยวกับงานนี้

งานนี้คืออะไร

งานสำรวจความลึกของบ่อน้ำขนาดใหญ่ในพื้นที่พักอาศัย ผิวน้ำราว 30 ไร่ พร้อมเก็บระดับดินเดิมรอบขอบบ่อและรายละเอียดสภาพพื้นที่ เพื่อให้ผู้ออกแบบรู้รูปร่างท้องบ่อและมีหมุดหลักฐานไว้อ้างอิงต่อ

เราลงสนามอย่างไร

1. ฝังหมุดและตั้งสถานีฐาน ฝังหมุดหลักฐานถาวร 1 คู่ รังวัดซ้ำหมุดละ 3 ครั้ง แล้วตั้งสถานีฐานในพื้นที่

2. เก็บรายละเอียดรอบบ่อ เก็บถนน ทางเท้า เสาไฟ บ่อพัก และแนวรั้วด้วยเสา GNSS RTK

3. เก็บระดับดินเดิม เก็บระดับบนบกตามแนวรูปตัด ระยะไม่เกิน 5 ม. และถี่ถึงทุก 1 ม. ตรงขอบลาดชัน ได้ 684 จุด

4. ทิ้งดิ่งวัดความลึก วันที่สองลงเรือเล็ก ติดเสาอากาศ GNSS บนเรือ แล้วหย่อนลูกดิ่งผูกสายวัดถึงท้องบ่อ บันทึกตำแหน่งกับระดับท้องบ่อทีละจุด รวม 81 จุด จุดลึกสุดราว 16.7 ม.

สิ่งที่ได้

งานส่งมอบส่วนของเราประกอบด้วยรายงานผลการสำรวจ ตารางค่าพิกัดและค่าระดับของจุดรังวัดทั้งหมด และหมุดหลักฐานถาวร 1 คู่

งานนี้ไม่มีการบินโดรน โมเดล 3 มิติและแผนที่บนหน้านี้จึงสร้างจากจุดรังวัดล้วน พื้นผิวเป็นภาพไล่สีแรเงาตามค่าระดับและความลึก ไม่ใช่ภาพถ่าย และรูปร่างท้องบ่อระหว่างจุดทิ้งดิ่งเป็นค่าประมาณ

ผู้ออกแบบต้องการรู้รูปร่างท้องบ่อและระดับดินขอบบ่อของบ่อน้ำขนาดใหญ่ในพื้นที่พักอาศัย พร้อมหมุดหลักฐานถาวรไว้อ้างอิงงานภายหลัง โดยกำหนดให้วัดความลึกด้วยวิธีทิ้งดิ่ง

ฝังหมุดหลักฐาน 1 คู่ ตั้งสถานีฐานในพื้นที่ เก็บระดับดินและรายละเอียดรอบบ่อด้วย GNSS RTK แล้วลงเรือเล็กติดเสาอากาศ GNSS ทิ้งลูกดิ่งวัดถึงท้องบ่อทีละจุด พร้อมวัดระดับผิวน้ำขณะสำรวจ

ได้จุดรังวัด 2,440 จุด อยู่ในสถานะ Fix ทุกจุด เป็นจุดทิ้งดิ่ง 81 จุดและจุดระดับดินเดิม 684 จุด ความลึกที่วัดได้อยู่ระหว่าง 0.66 ถึง 16.74 ม. จากระดับผิวน้ำขณะสำรวจ

  • GNSS RTK
  • Plumb Bob Sounding
  • TIN
