สำรวจภูมิประเทศแนวตลิ่งและหยั่งความลึกแม่น้ำ · จ.นครพนม

งานนี้คืออะไร

งานสำรวจภูมิประเทศแนวตลิ่งริมแม่น้ำสายใหญ่ ยาวราว 4.7 กม. ครอบคลุมพื้นที่ทั้งบนตลิ่งและผิวน้ำราว 600 ไร่ เพื่อให้ผู้ออกแบบใช้ปรับปรุงพื้นที่ริมน้ำ งานส่วนที่เรารับผิดชอบคือหมุดควบคุม GNSS การบินโดรน การเก็บรายละเอียดด้วย RTK และการหยั่งความลึกท้องน้ำ

เราลงสนามอย่างไร

1. ทำหมุดควบคุมด้วย GNSS Static วางหมุด 4 หมุดเป็น 2 คู่ที่หัวและท้ายแนว ห่างกันราว 4.4 กม. แล้วปรับแก้โครงข่าย

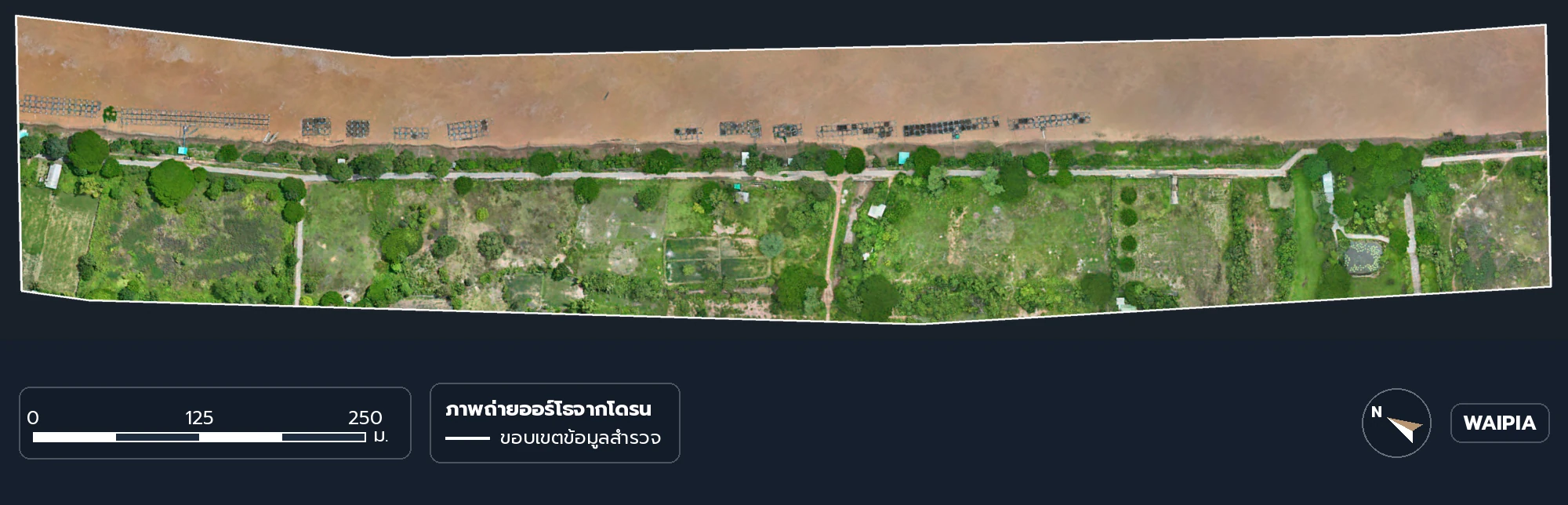

2. บินโดรนถ่ายภาพ บินถ่ายภาพตลอดแนว เพื่อผลิตออร์โธโมเสกขนาดจุดภาพ 3.8 ซม. และกลุ่มจุดสามมิติ

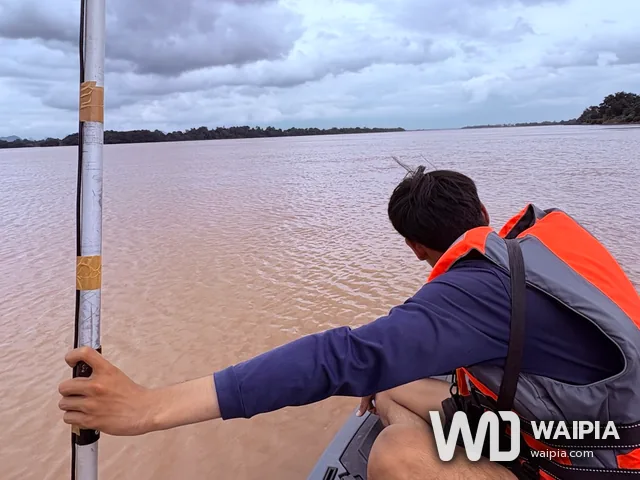

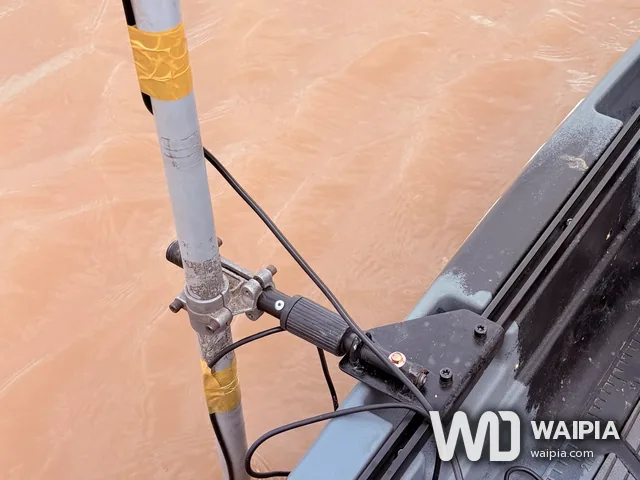

3. หยั่งความลึกท้องน้ำ ติดเครื่องหยั่งน้ำเสียงสะท้อนกับ GNSS RTK บนเสาเดียวกัน ทีมประคองเสาให้ตั้งดิ่งข้างเรือ วิ่ง 2 เที่ยวตามแนวตลิ่ง บันทึกทุก 1 วินาที ได้ 6,022 จุดหลังตรวจคุณภาพ ความลึกที่วัดได้มากสุดราว 25 ม.

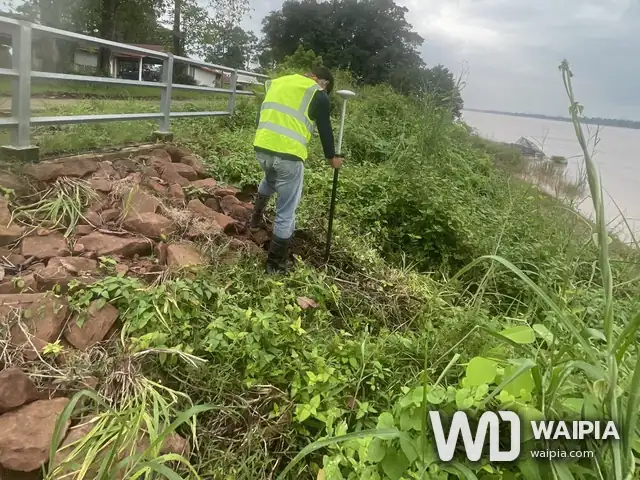

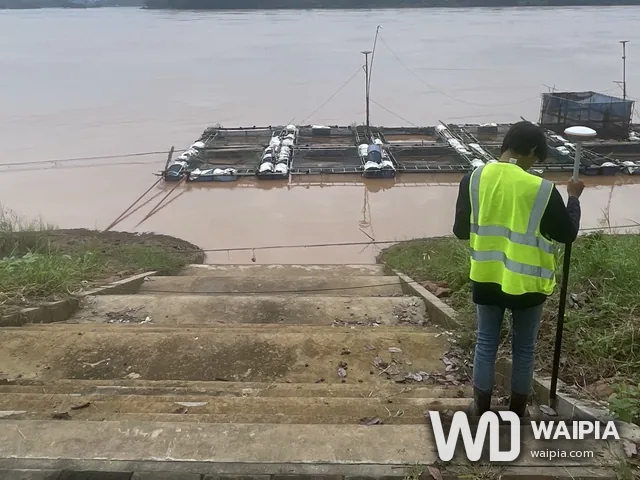

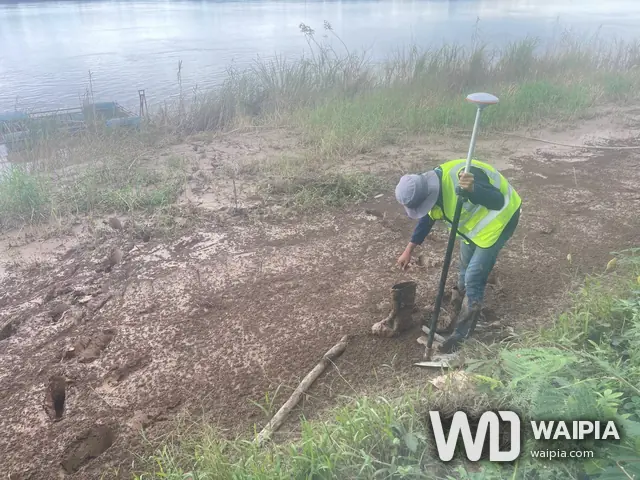

4. เก็บรายละเอียดด้วย RTK เดินเก็บจุดตลอดแนว 5 วัน รวม 5,204 จุด ตั้งแต่หาดเลน ลาดหินเรียง บันไดลงน้ำ ถึงแนวถนนบนตลิ่ง

5. ตรวจค่าระดับกับหมุด เทียบค่าระดับของจุด RTK กับหมุดวงรอบ 32 หมุด ต่างเฉลี่ย −0.23 ซม. ส่วนเบี่ยงเบน 2.19 ซม.

สิ่งที่ได้

งานส่งมอบส่วนของเราประกอบด้วยรายงานการรังวัด ตารางค่าพิกัดและค่าระดับของจุดสำรวจและจุดหยั่งน้ำ ใบรายละเอียดหมุด และออร์โธโมเสก

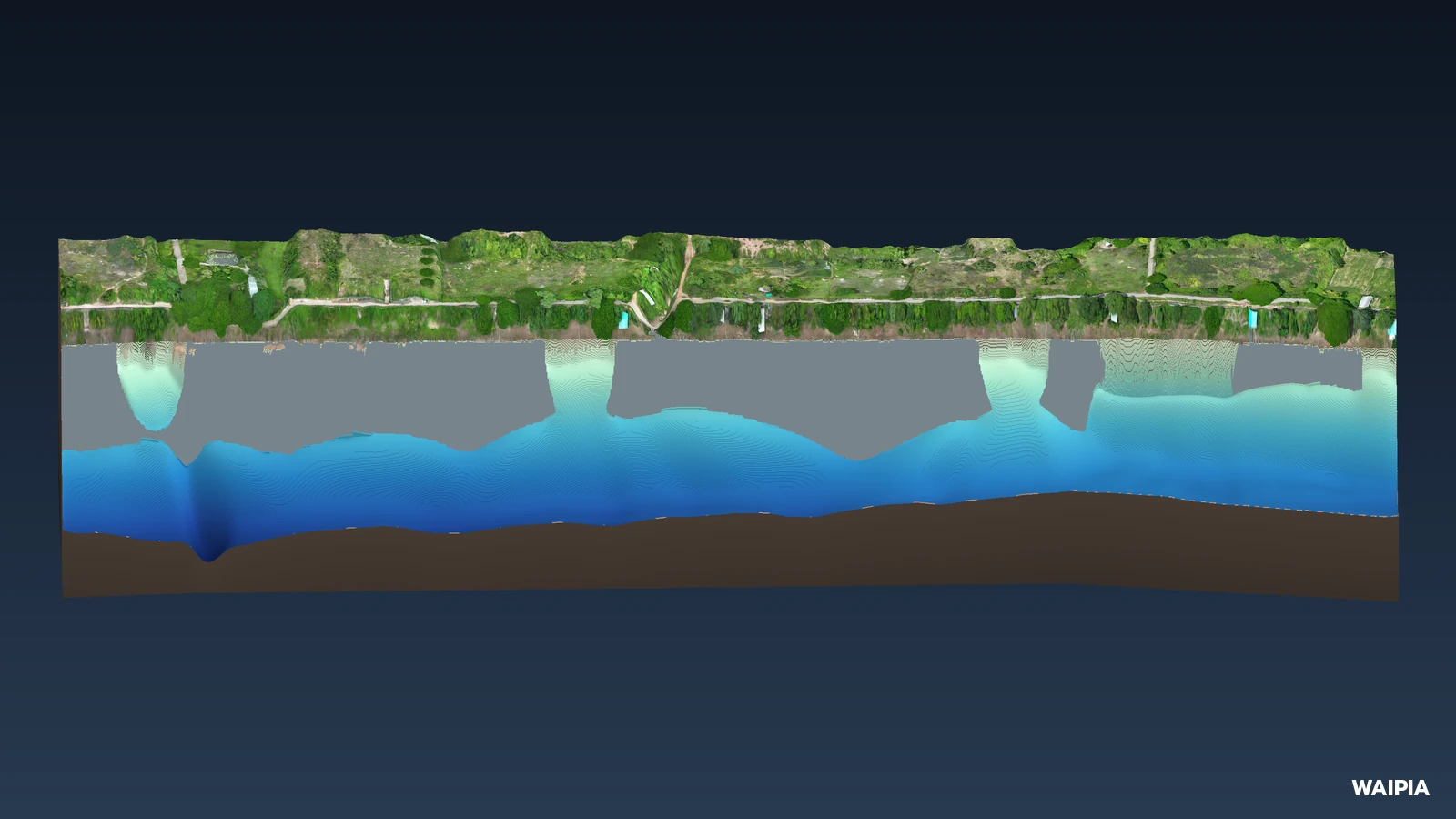

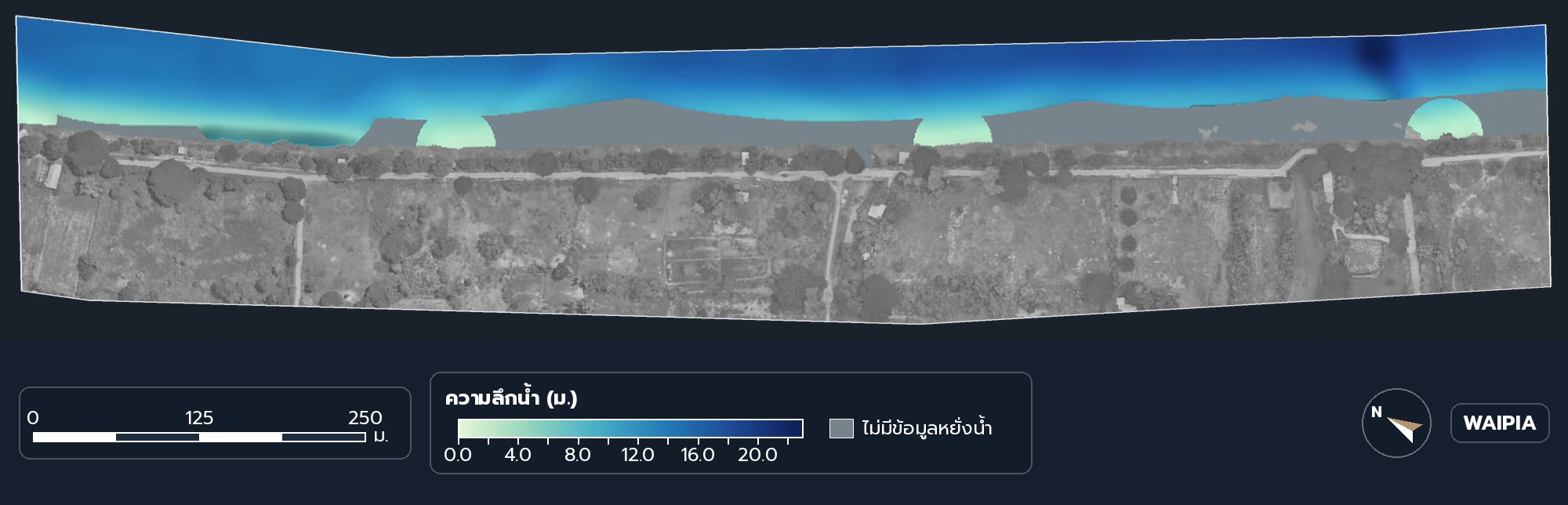

ระดับท้องน้ำในงานนี้คำนวณจากตำแหน่ง GNSS ขณะหยั่ง และตรวจกันเองที่จุดตัดของแนวหยั่งสองเที่ยว 67 คู่ ได้ผลต่างมัธยฐานไม่ถึง 1 ซม. แผนที่ความลึกบนหน้านี้จึงใช้ดูรูปทรงท้องน้ำตามแนวหยั่ง ช่วงที่อยู่ระหว่างแนวเป็นค่าประมาณ แถบน้ำชิดตลิ่งที่ไม่มีข้อมูลหยั่งน้ำแสดงเป็นสีเทาในภาพเปิดและแผนที่ความลึก ส่วนในโมเดล 3 มิติเป็นค่าประมาณ

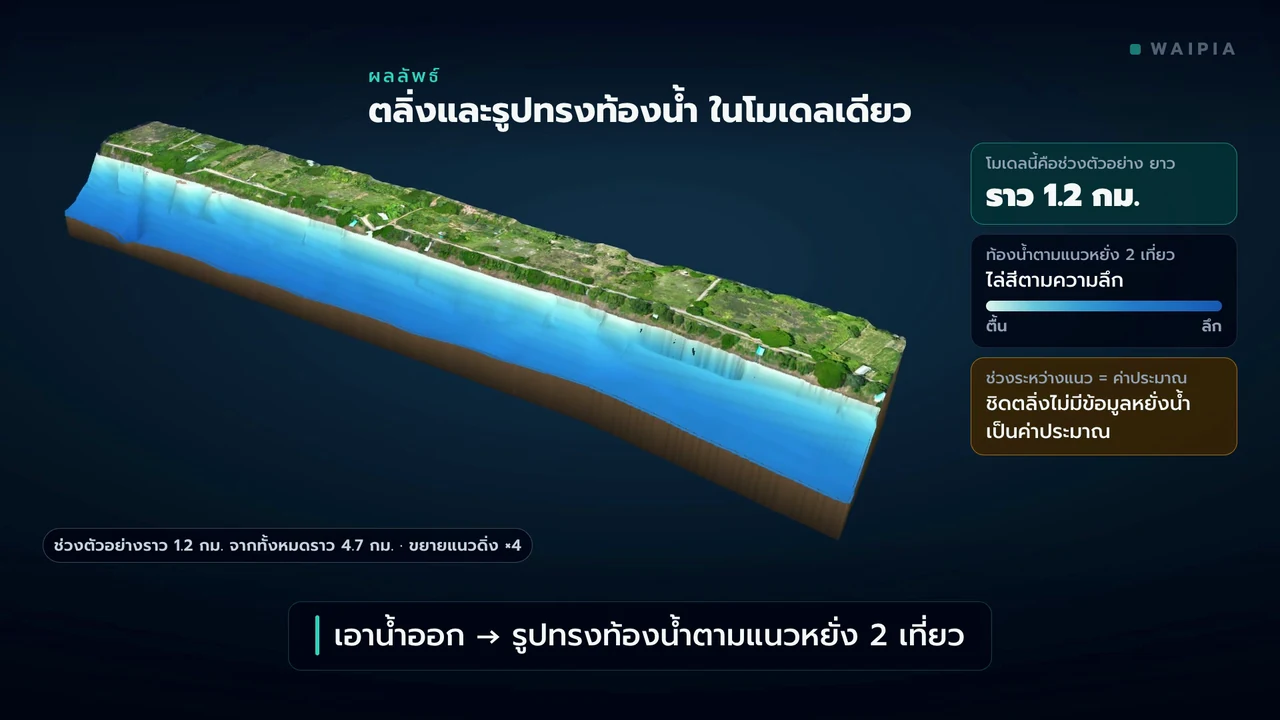

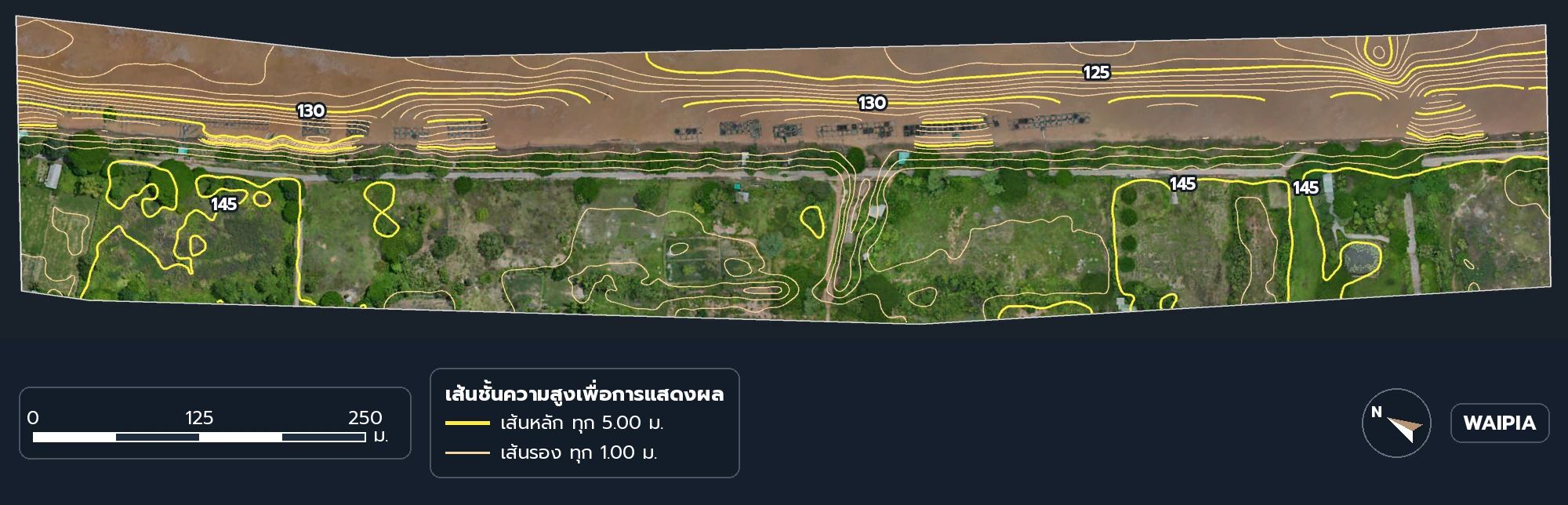

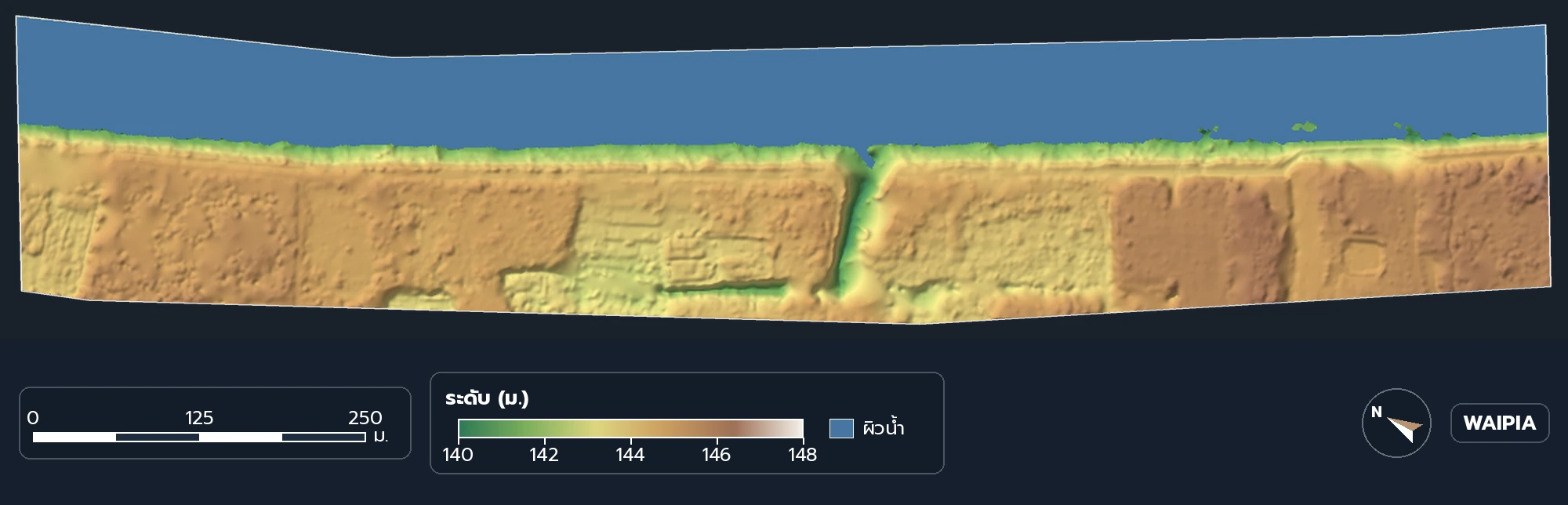

โมเดล 3 มิติและแผนที่บนหน้านี้แสดงช่วงตัวอย่างยาวราว 1.2 กม. จากแนวทั้งหมด สร้างจากกลุ่มจุดสามมิติ จุด RTK และจุดหยั่งน้ำ โดยลดความละเอียดลงสำหรับแสดงบนเว็บ ผิวดินใต้ต้นไม้เป็นค่าประมาณ
