สำรวจภูมิประเทศและรูปตัดขวางแนวถนน · จ.สมุทรปราการ

งานนี้คืออะไร

งานสำรวจภูมิประเทศและรูปตัดขวางตามแนวถนนสายหลักในเขตชุมชน ยาวราว 2.25 กม. มีสะพานข้ามคลองหนึ่งแห่ง เพื่อใช้ประกอบการออกแบบงานทาง สองข้างทางเป็นอาคารและมีรางระบายน้ำเปิดขนานแนวถนนทั้งสองฝั่ง

เราลงสนามอย่างไร

1. รังวัดหมุดอ้างอิง รังวัดหมุดอ้างอิงตั้งต้นด้วย GNSS แล้ววัดซ้ำทุกวันทำงานเพื่อตรวจความสอดคล้อง

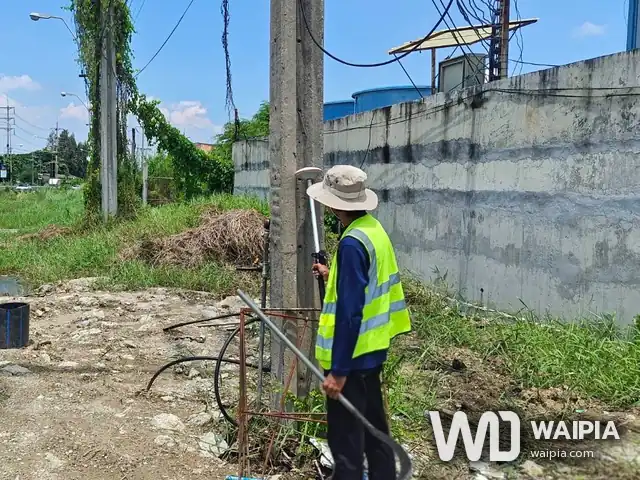

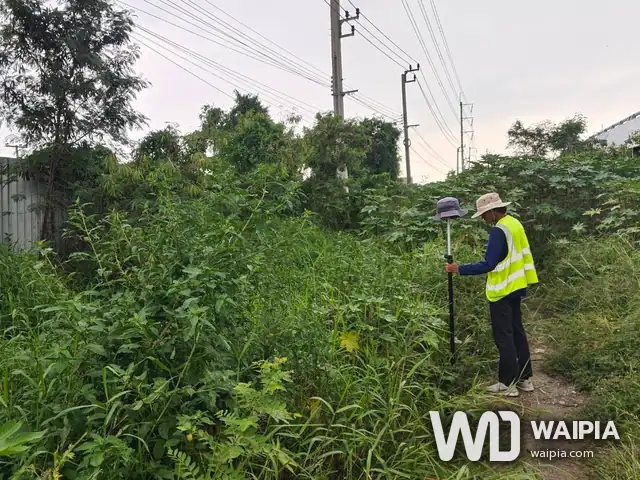

2. เก็บรายละเอียดด้วย RTK เดินเก็บผิวจราจร ขอบทาง ทางเท้า รางระบายน้ำถึงก้นราง เสาไฟฟ้า ฝาบ่อพัก และต้นไม้ ตลอดแนว 3 วัน ได้กว่า 1,700 จุด

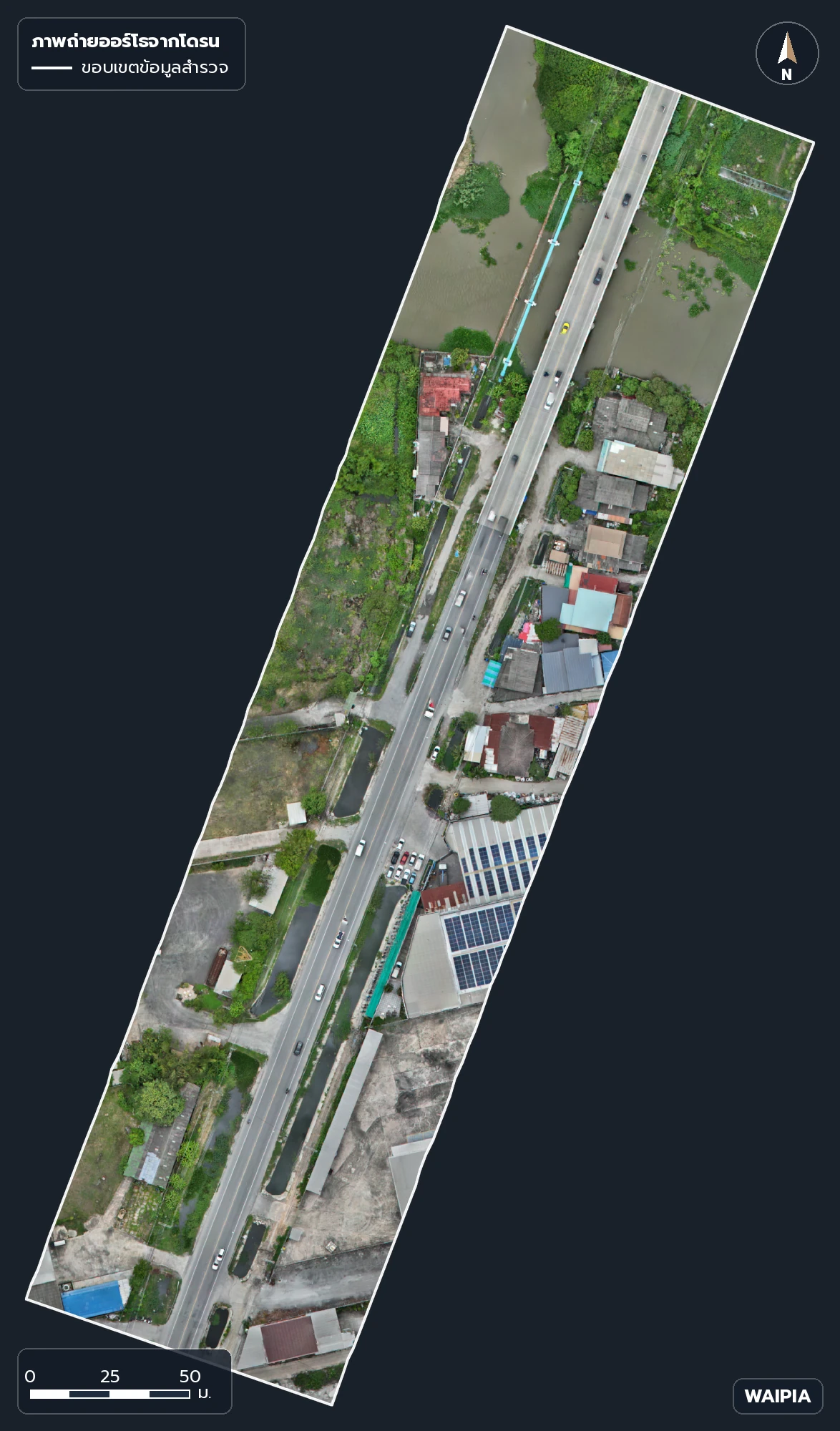

3. บินโดรนถ่ายภาพ ได้ออร์โธโมเสกความละเอียด 1.63 ซม. ต่อพิกเซล และแบบจำลองผิวของทั้งแนว

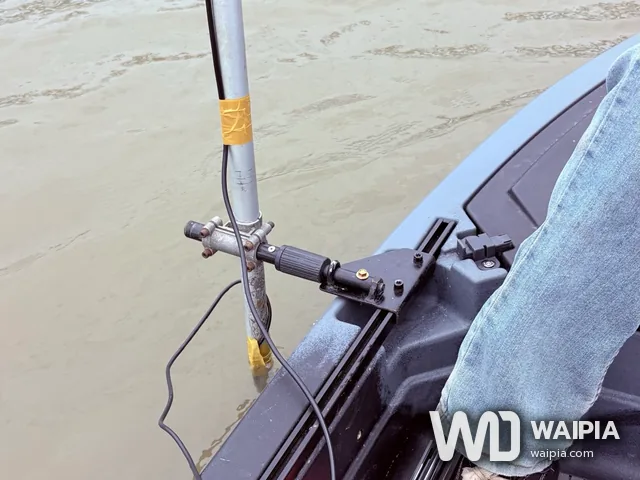

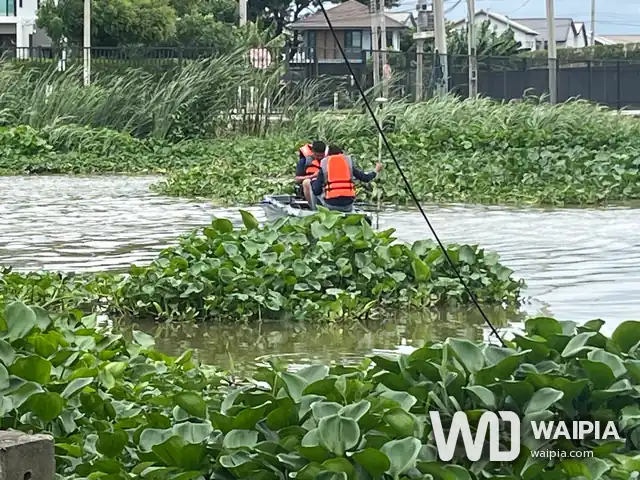

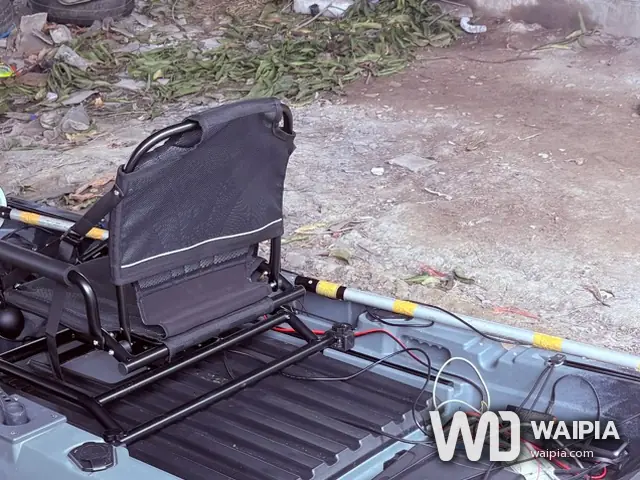

4. สำรวจท้องน้ำบริเวณสะพาน ใช้เรือคายัคติดเครื่องหยั่งน้ำคู่กับ GNSS RTK และหย่อนเสา GNSS ลงถึงท้องน้ำโดยตรงในจุดใกล้ตลิ่งและตอม่อ

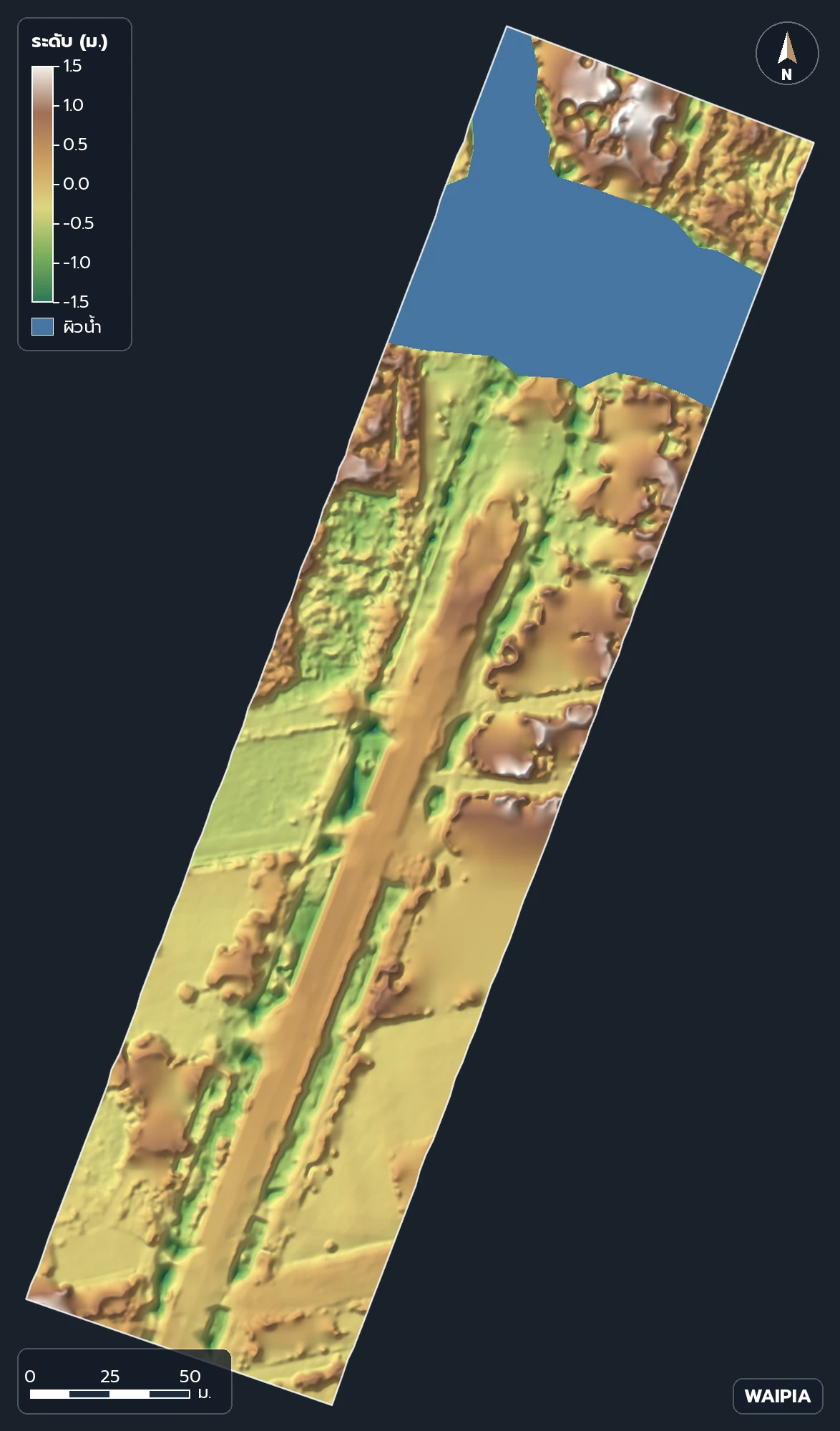

5. หลอมผิวและตัดรูปตัด หลอมผิวจากโดรนกับจุด RTK เป็นผิวดิน ก้นรางระบายน้ำใช้ค่าจากจุด RTK เพราะโดรนมองไม่เห็น แล้วตัดรูปตัดตามยาวและรูปตัดขวางทุก 50 ม.

สิ่งที่ได้

งานส่งมอบส่วนของเราประกอบด้วยรายงานการรังวัด ตารางค่าพิกัดและค่าระดับของจุดสำรวจ ออร์โธโมเสก และข้อมูลผิวดินสำหรับจัดทำแบบ

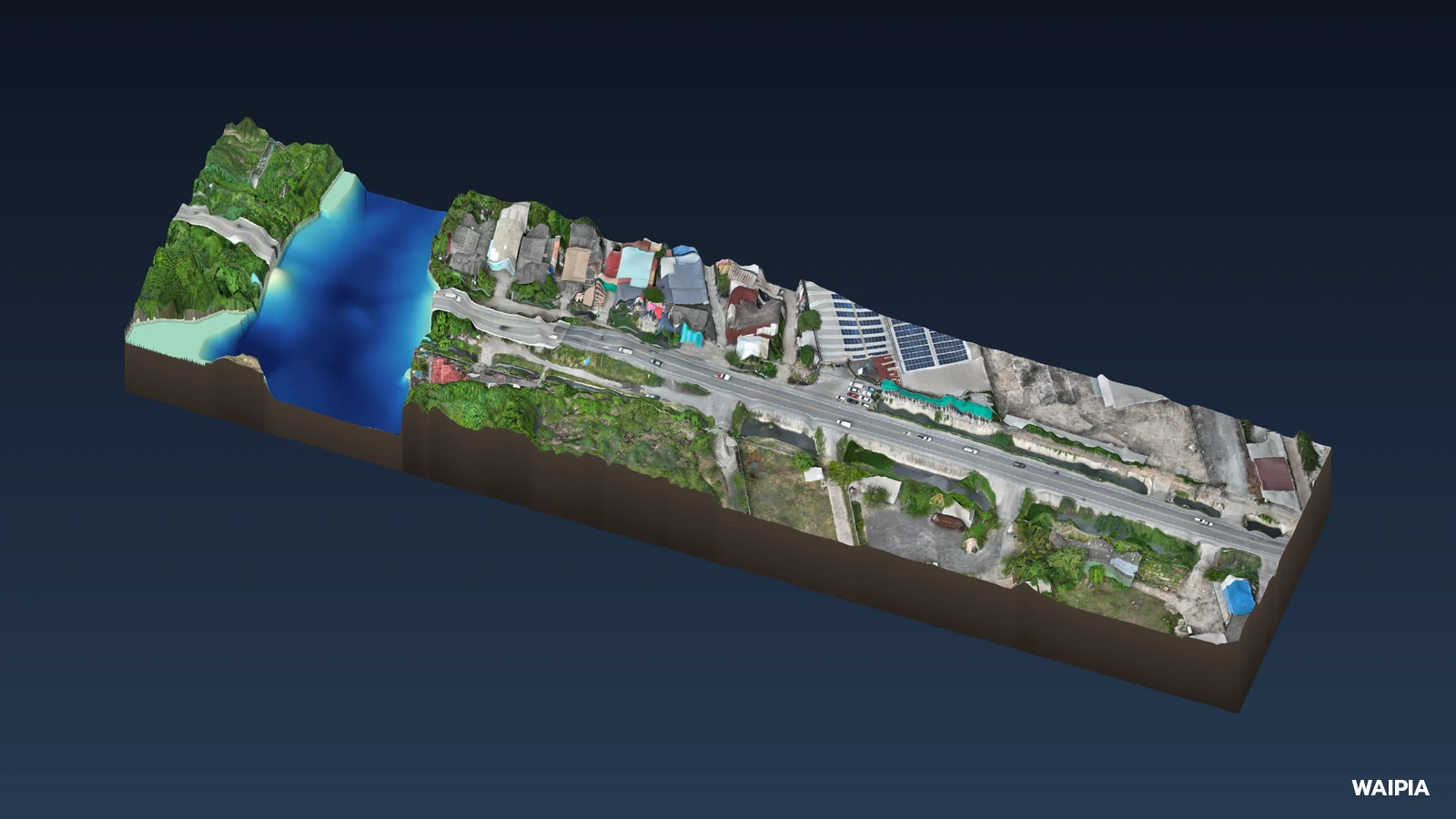

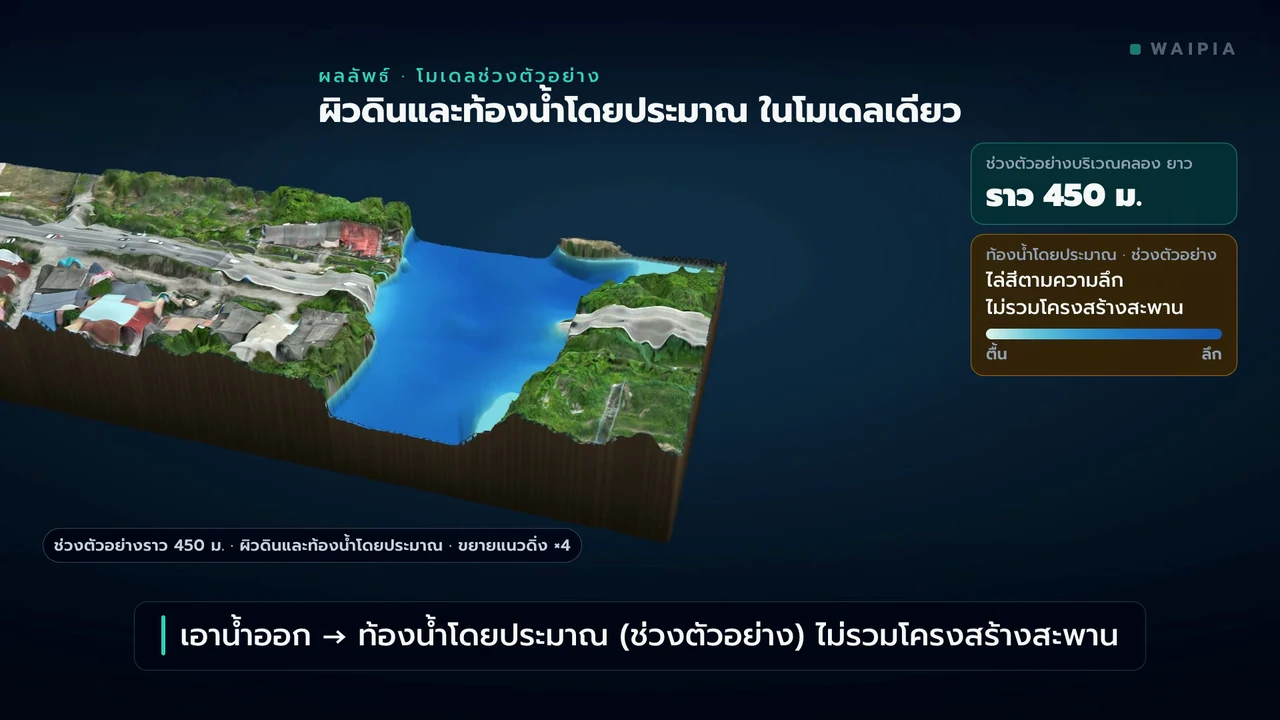

โมเดล 3 มิติด้านบนของหน้านี้เป็นช่วงตัวอย่างยาวราว 450 ม. บริเวณคลอง แสดงผิวดินและท้องน้ำโดยประมาณ ไม่รวมโครงสร้างสะพาน และลดความละเอียดลงสำหรับแสดงบนเว็บ
