สำรวจจัดทำแผนผังบริเวณ สถานที่ 8 แห่ง · จ.ปทุมธานี

งานนี้คืออะไร

งานสำรวจและจัดทำแผนผังบริเวณของสถานที่ 8 แห่งในจังหวัดปทุมธานี แต่ละแห่งมีเนื้อที่ราว 7 ถึง 36 ไร่ ผู้ใช้ข้อมูลต้องการแผนผังทั้งแปลงพร้อมค่าพิกัด ที่แสดงอาคารและสิ่งปลูกสร้างทุกหลัง

เราลงสนามอย่างไร

1. รังวัดด้วย RTK เชื่อมเครื่องรับ GNSS เข้าโครงข่ายสถานีอ้างอิงถาวร แล้วเก็บมุมอาคาร แนวรั้ว และรายละเอียดในแปลง รวม 1,292 จุดใน 8 แห่ง

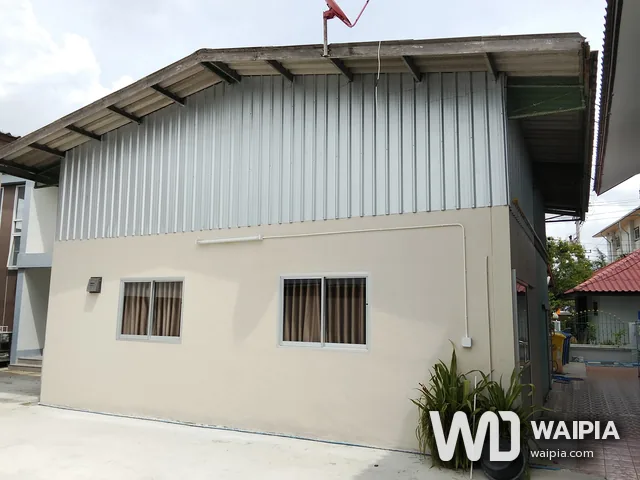

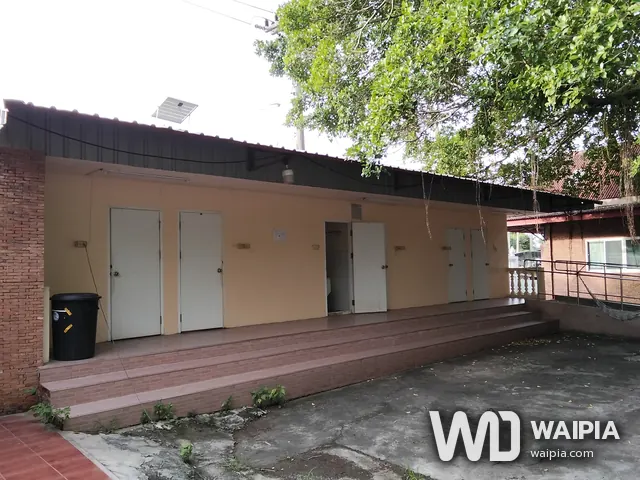

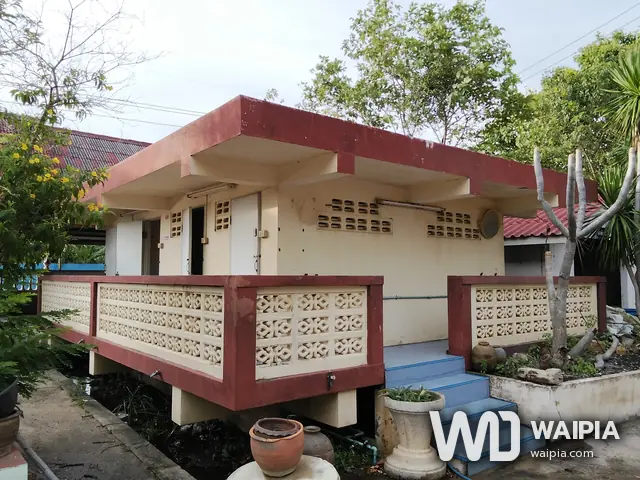

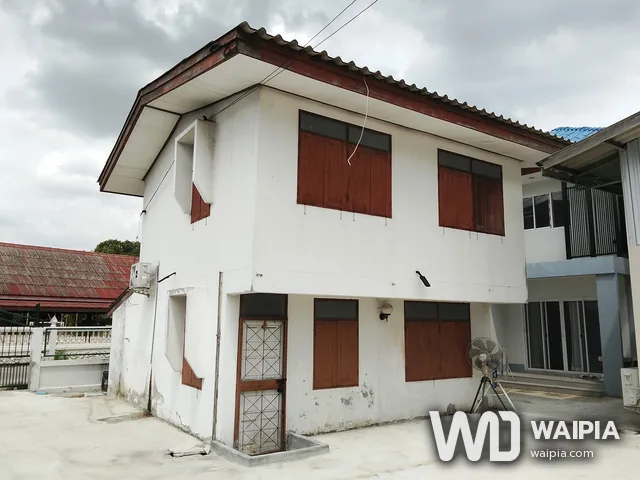

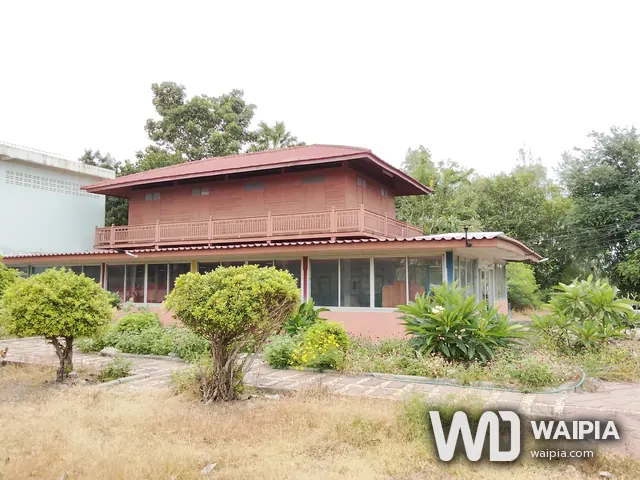

2. ถ่ายภาพอาคารทุกหลัง ถ่ายภาพอาคารผูกกับจุดรังวัดด้วยแอปสนาม ได้ภาพรายหลัง 676 ภาพ ใช้ยืนยันรายการอาคารตอนเขียนแบบ

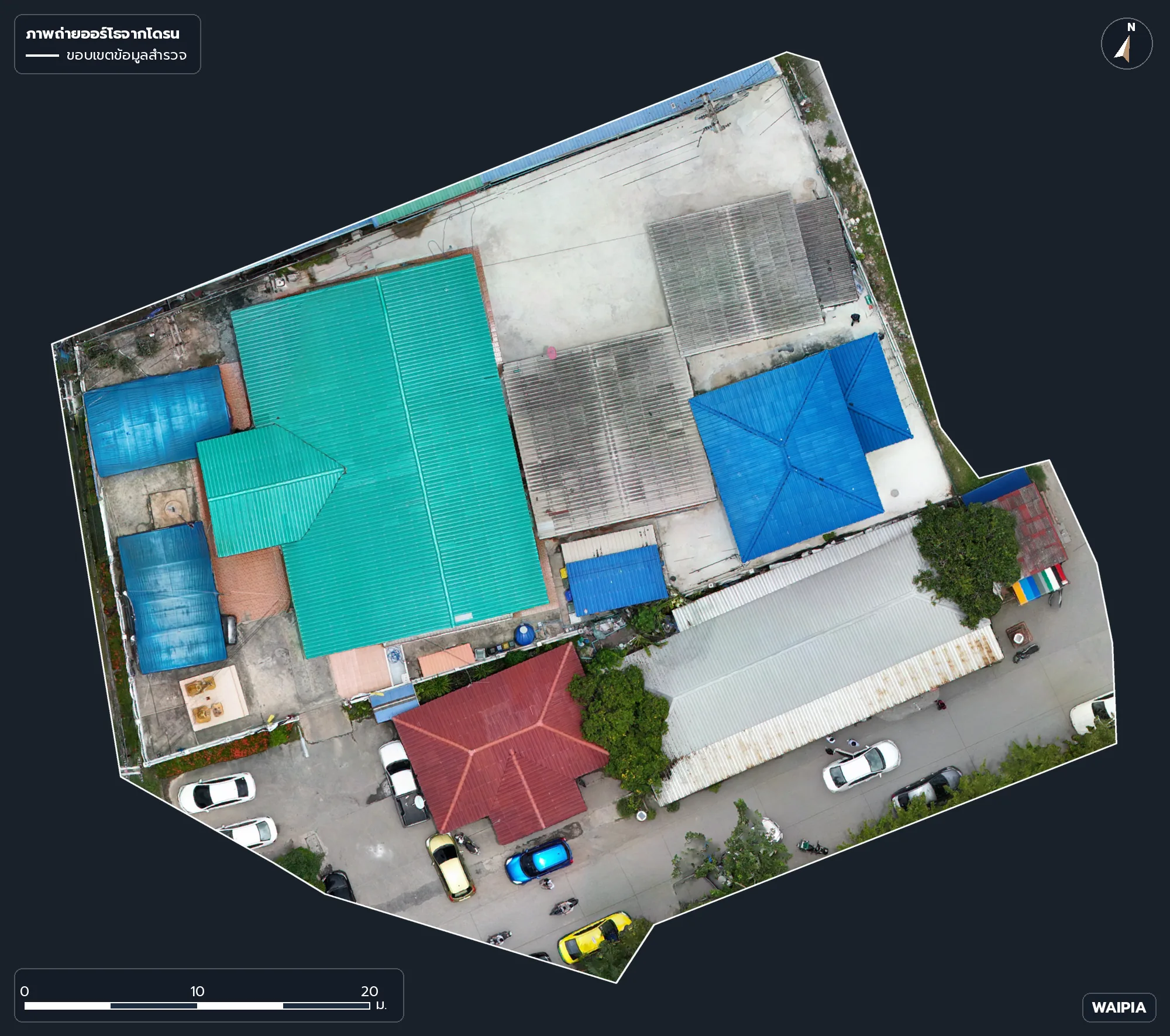

3. บินโดรนถ่ายภาพ บินในแห่งที่กฎหมายอนุญาต 5 แห่ง ได้ออร์โธโมเสกความละเอียดราว 1.5 ถึง 2 ซม. ต่อพิกเซล อีก 3 แห่งอยู่ในเขตห้ามบิน จึงใช้ข้อมูลภาคพื้นดินทั้งหมด

4. เขียนแผนผัง เขียนแผนผังบริเวณขนาด A1 พร้อมตารางรายการอาคาร แล้วตรวจตำแหน่งอาคารเทียบกับภาพทางอากาศและภาพภาคพื้น

สิ่งที่ได้

งานส่งมอบประกอบด้วยแผนผังบริเวณ 8 แผ่น ไฟล์แบบที่มีค่าพิกัดจริง 8 ไฟล์ รายงานผลการสำรวจรายอาคาร ออร์โธโมเสก 5 แห่ง และรายงานการรังวัด งานสนามใช้เวลา 4 วัน

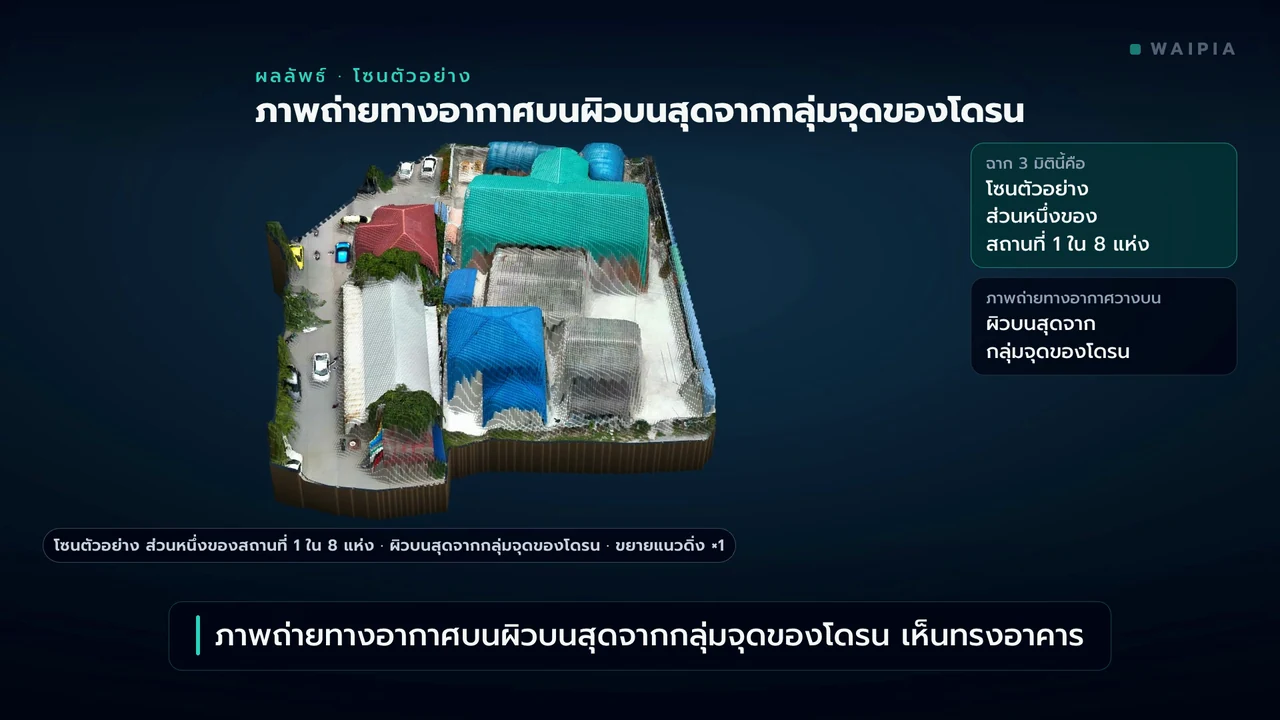

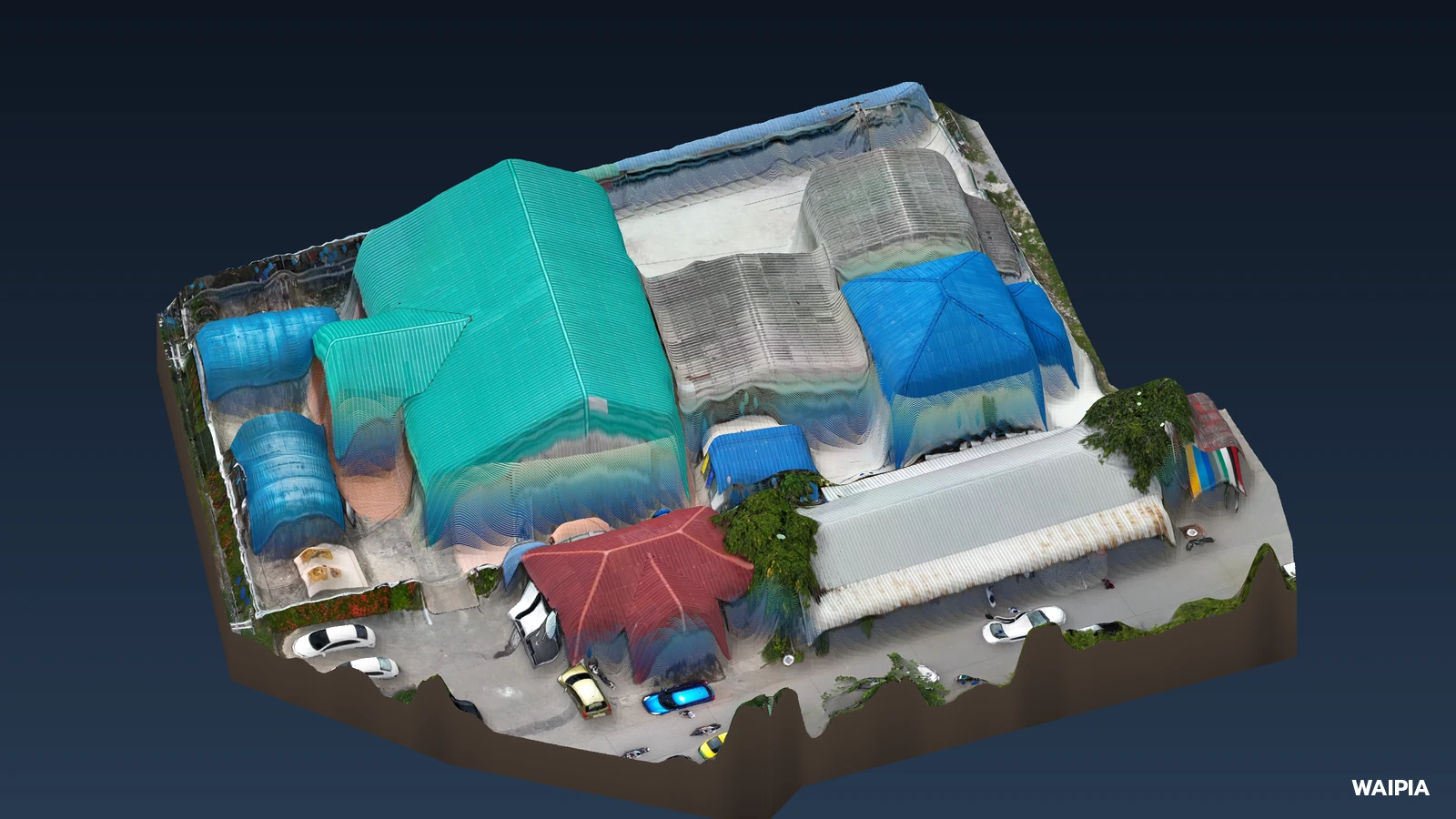

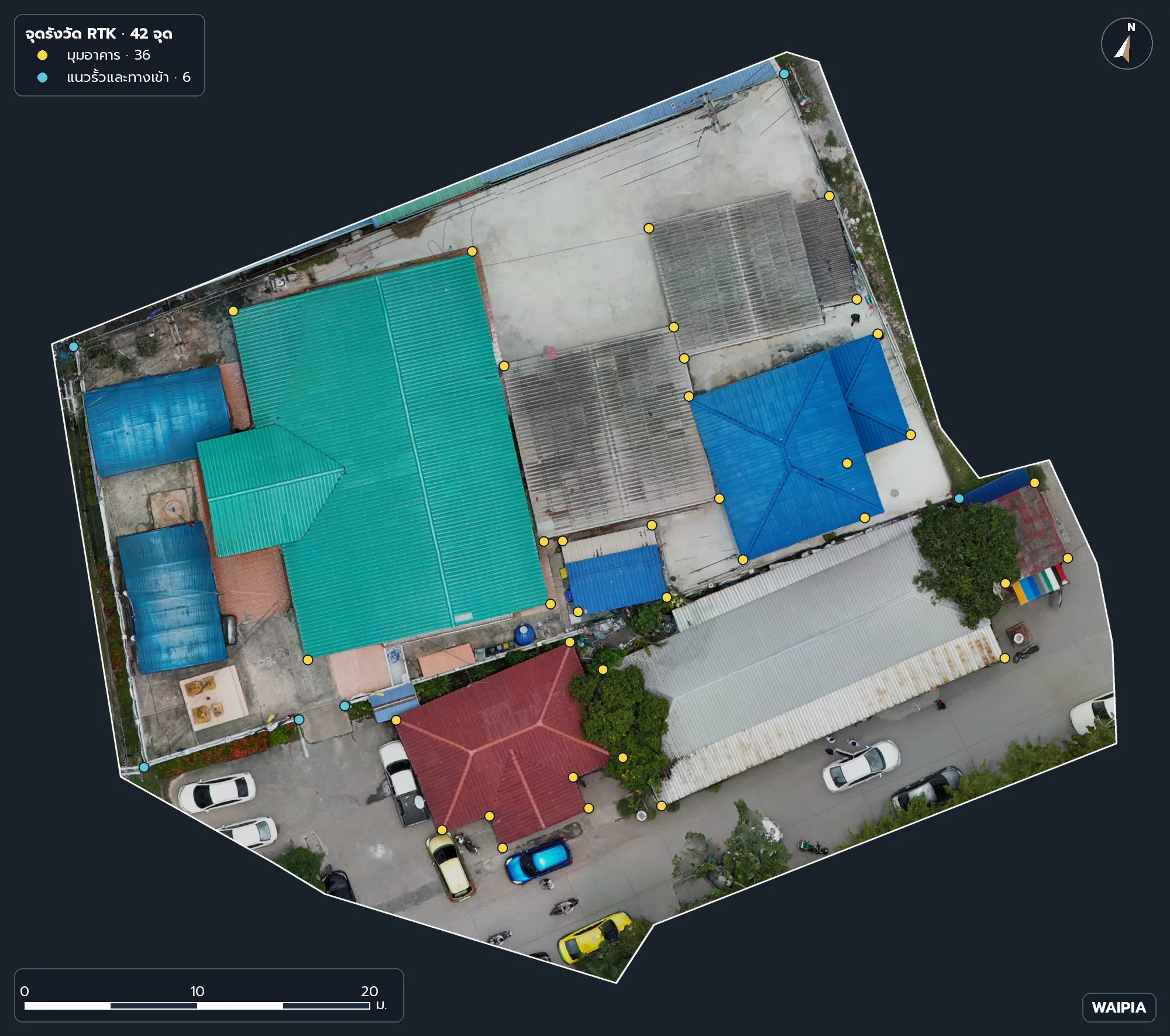

ภาพและโมเดล 3 มิติบนหน้านี้เป็นโซนตัวอย่างส่วนหนึ่งของสถานที่ 1 ใน 8 แห่ง โมเดลเป็นภาพถ่ายทางอากาศวางบนผิวบนสุดจากกลุ่มจุดสามมิติของโดรน จึงเห็นทรงอาคาร โดยลดความละเอียดลงสำหรับแสดงบนเว็บ
