สำรวจภูมิประเทศพร้อมบัญชีต้นไม้ริมถนนในเมือง เพื่อการออกแบบ · กรุงเทพมหานคร

งานนี้คืออะไร

งานสำรวจสภาพพื้นที่ปัจจุบันบนพื้นดินเพื่อใช้ออกแบบโครงสร้างใหม่ในย่านกลางเมือง ครอบคลุมแนวถนน ทางเท้า และพื้นที่สีเขียวริมถนน ผู้ออกแบบต้องรู้ทั้งค่าระดับผิว ตำแหน่งวัตถุบนผิวดิน เช่น ฝาบ่อ เสาไฟ และป้าย รวมถึงต้นไม้ทุกต้นพร้อมขนาดและความสูง

เราลงสนามอย่างไร

1. วางหมุดควบคุมและสถานีฐาน รังวัดหมุดควบคุม 2 หมุด แล้วตั้งสถานีฐานบนหมุดส่งค่าปรับแก้ผ่าน NTRIP ให้เครื่องรับเดินเก็บรายละเอียดทุกวัน

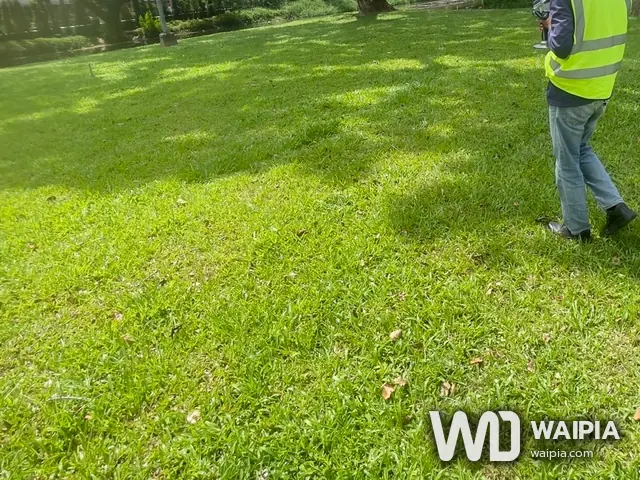

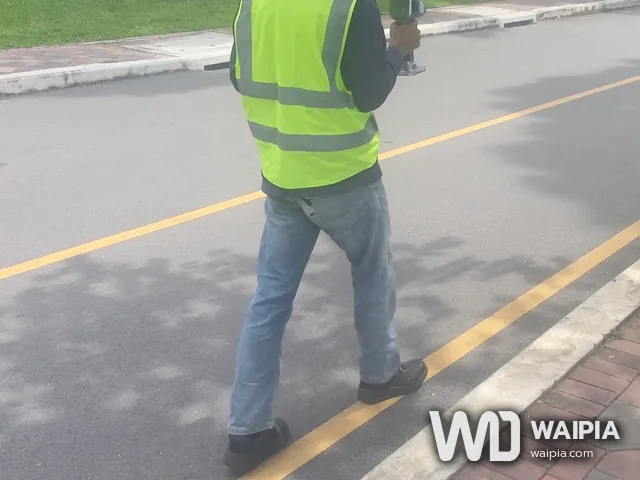

2. รังวัดรายละเอียด เก็บจุดระดับและแนวขอบทางด้วย GNSS RTK 1,965 จุด เลือกช่วงเวลาทำงานให้เหมาะกับสภาพการจราจร

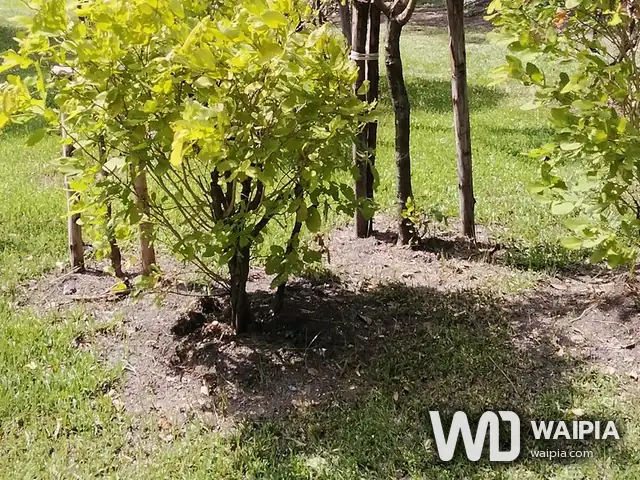

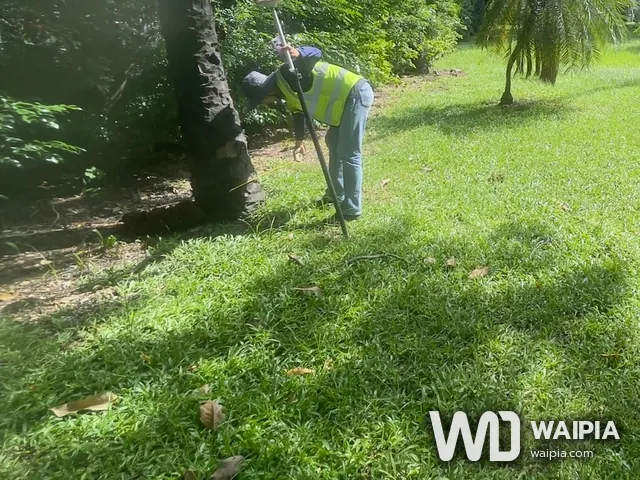

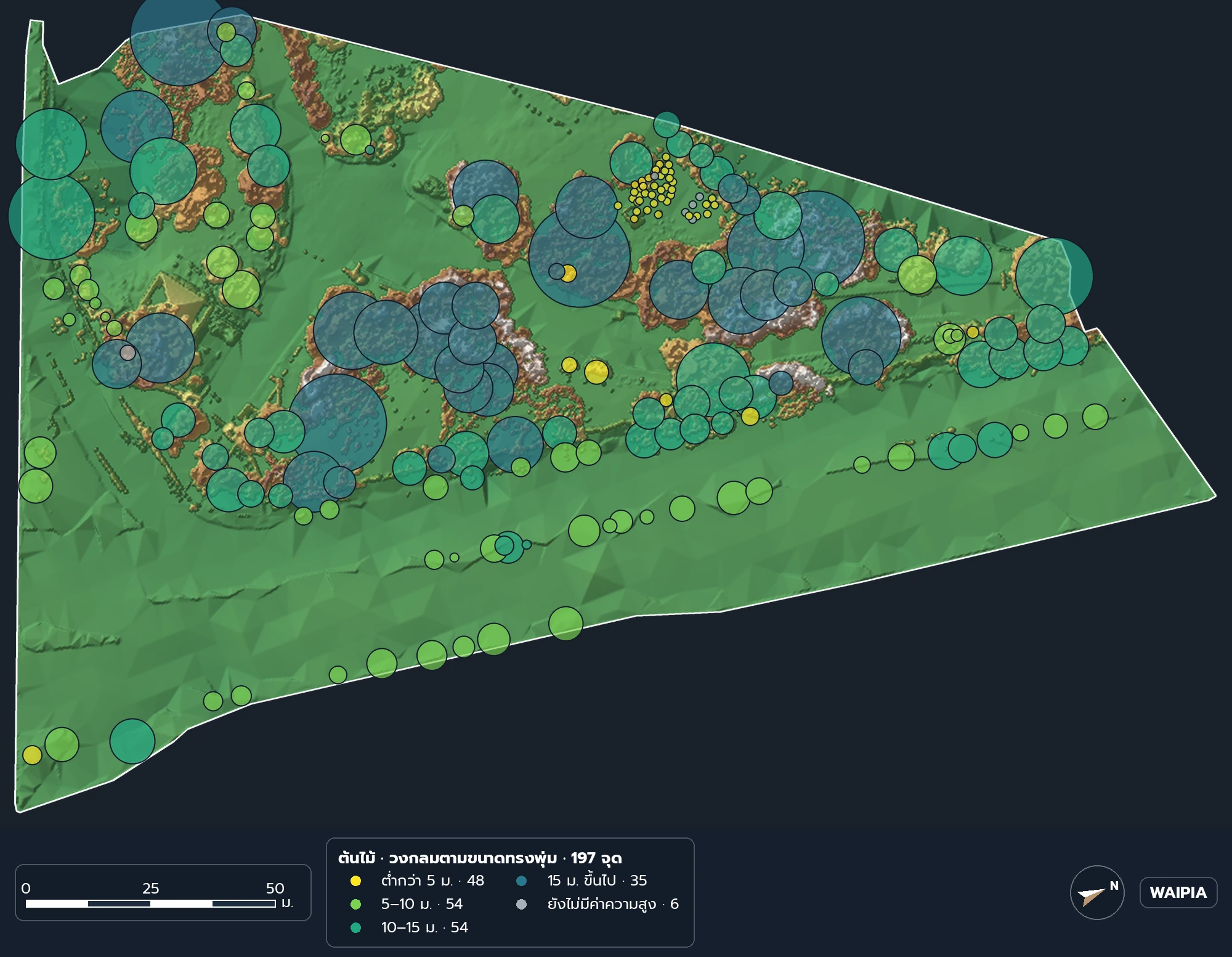

3. บันทึกต้นไม้และวัตถุลงชั้นข้อมูล GIS ต้นไม้ 197 ต้น บันทึกตำแหน่งทุกต้น และวัดขนาดลำต้นกับขนาดทรงพุ่ม 151 ต้น (ไม้พุ่มและไม้ปลูกใหม่ในแปลงปลูกไม่ได้วัดรายต้น) วัตถุบนผิวดิน 287 รายการ พร้อมรูปถ่ายรายต้นและรายวัตถุ 556 รูป

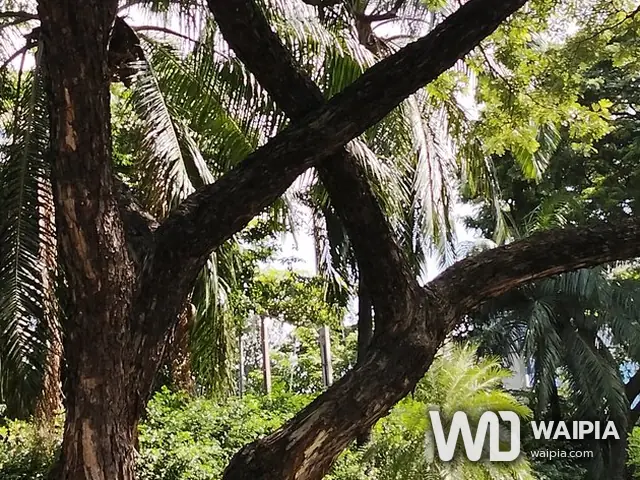

4. สแกนสามมิติและวัดความสูงต้นไม้ สแกนด้วยเครื่องสแกนแบบ SLAM ได้กลุ่มจุดราว 513 ล้านจุด วัดความสูงแต่ละต้นภายในขอบเขตทรงพุ่มที่วัดหน้างาน ไล่จากพื้นดินขึ้นไปจนถึงยอดชั้นแรกของต้นนั้น ต้นที่เรือนยอดซ้อนกันตรวจด้วยภาพตัดขวางคู่กับรูปถ่าย ได้ความสูง 191 ต้น ในจำนวนนี้ 4 ต้นประมาณจากรูปถ่าย ส่วนอีก 6 ต้นต้องตรวจหน้างาน

5. ภาพมุมสูงด้วยโดรน ถ่ายภาพมุมสูงตามผังจุดถ่ายภาพที่ผู้ออกแบบกำหนด เพื่อใช้ประกอบการออกแบบ

สิ่งที่ได้

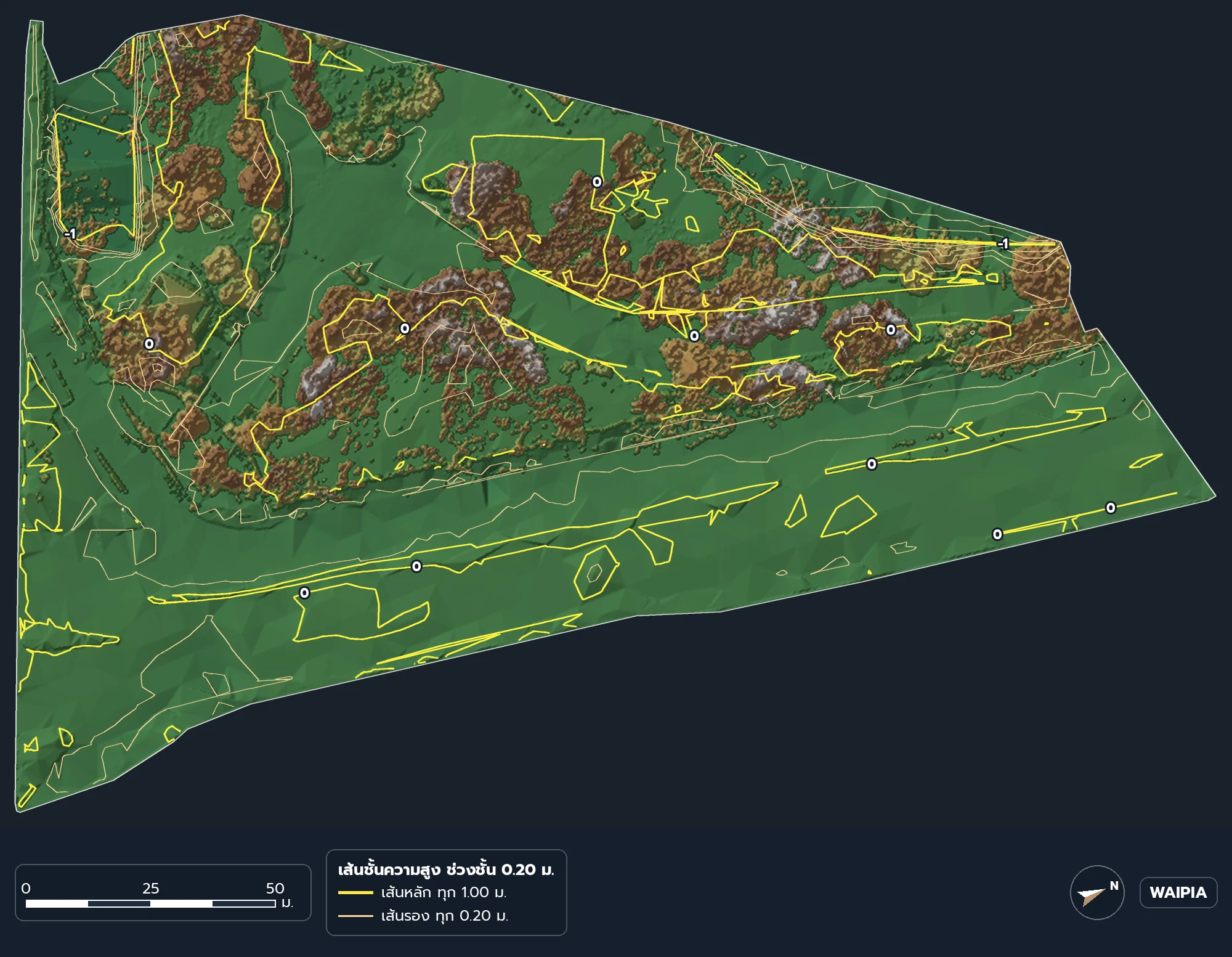

งานส่งมอบประกอบด้วยแบบ A1 17 แผ่น ทั้งผังบริเวณ เส้นชั้นความสูงช่วง 0.20 ม. ผังต้นไม้ และผังวัตถุบนผิวดิน ในรูปแบบ DWG DXF และ PDF รายงานการรังวัดพร้อมใบรับรอง เล่มข้อมูลต้นไม้และวัตถุบนผิวดินพร้อมรูปถ่าย ตารางค่าพิกัด CSV กลุ่มจุดสามมิติในรูปแบบ LAZ ที่เปิดดูออนไลน์ได้ และภาพมุมสูงจากโดรน

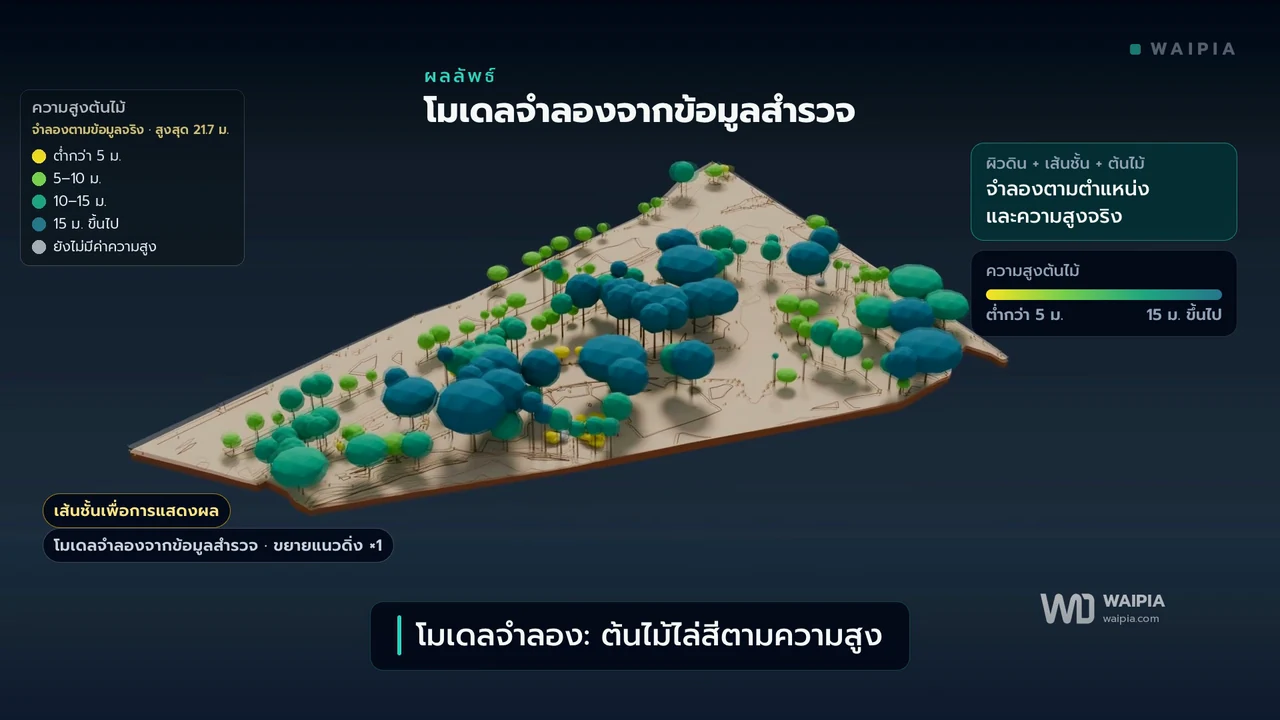

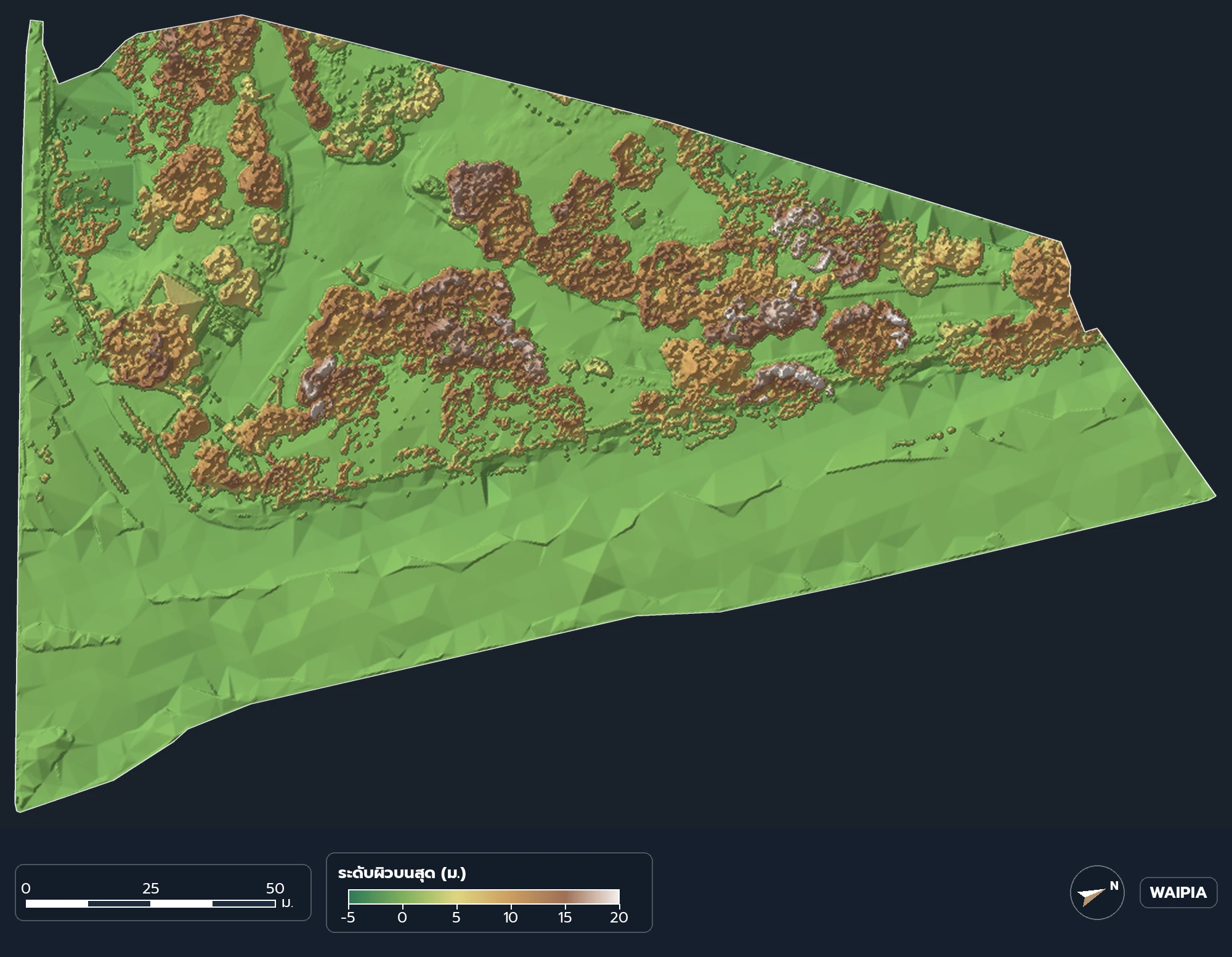

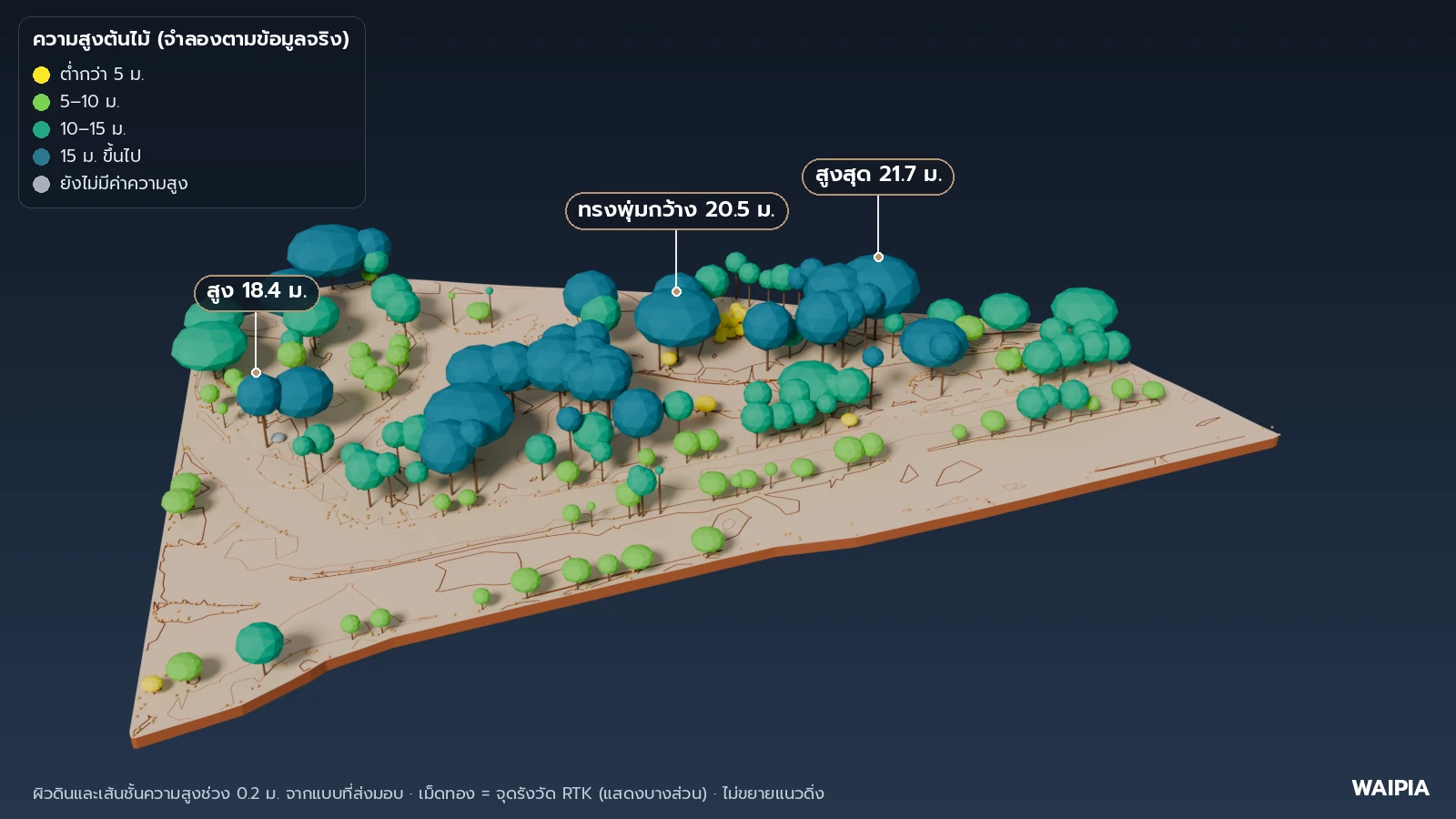

โมเดล 3 มิติด้านบนของหน้านี้เป็นผิวบนสุดจากกลุ่มจุดสามมิติ รวมเรือนยอดต้นไม้ ลดความละเอียดลงสำหรับแสดงบนเว็บ และระบายสีตามระดับแทนภาพถ่ายจริง ช่วงผิวถนนที่กลุ่มจุดไม่ครอบคลุมใช้ผิวที่ประมาณจากจุดรังวัด จึงแสดงเป็นผิวเรียบ
