สำรวจภูมิประเทศ บินโดรน และหยั่งความลึกบึงน้ำ · จ.พังงา

งานนี้คืออะไร

งานสำรวจที่ดินสวนปาล์มซึ่งมีบึงน้ำอยู่ในพื้นที่ ผิวน้ำราว 33,000 ตร.ม. หรือราว 21 ไร่ เจ้าของต้องการเห็นทั้งภูมิประเทศบนบกและรูปร่างท้องบึงในชุดข้อมูลเดียวกัน

เราลงสนามอย่างไร

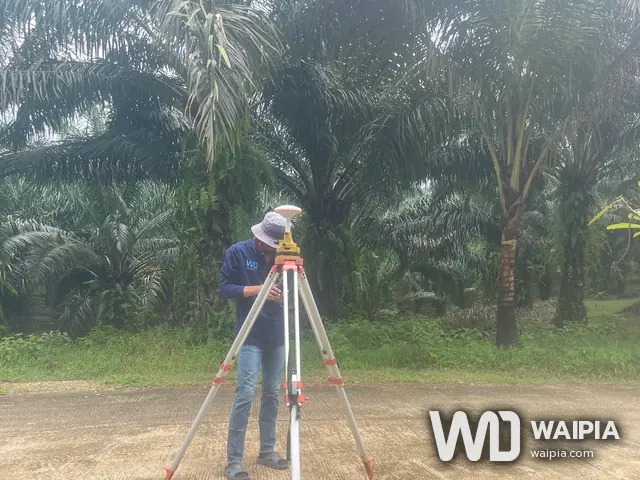

1. ตั้งหมุดควบคุม ตรวจหมุดหลักฐานเดิมในพื้นที่ ตั้งหมุดใหม่ 2 หมุดบนถนนคอนกรีตริมที่ดิน แล้วผูกค่าระดับกับหมุดหลักฐานเดิม

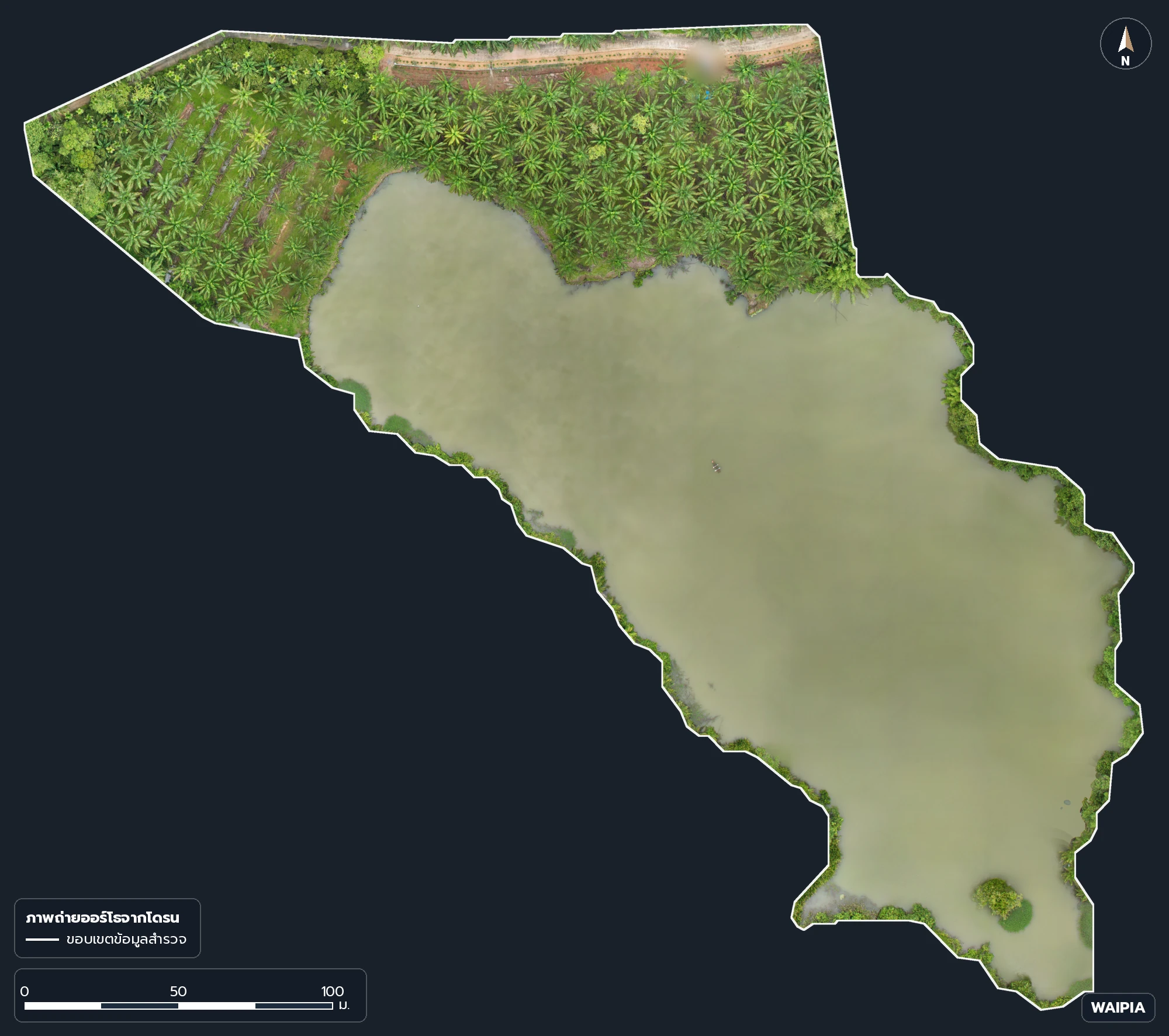

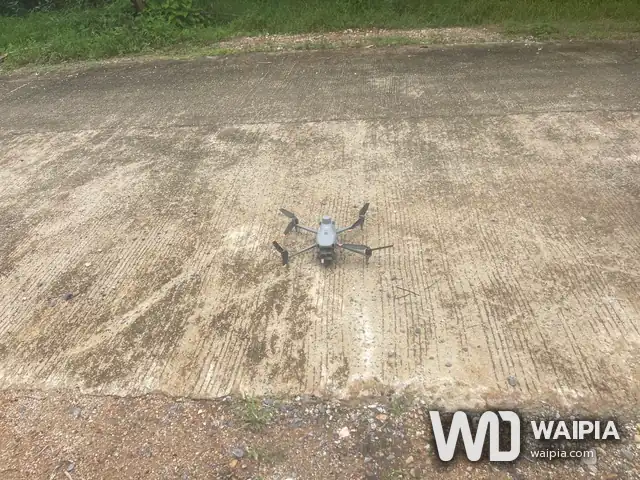

2. บินโดรน บินถ่ายภาพทั้งพื้นที่ ประมวลผลเป็นออร์โธโมเสกความละเอียดราว 2.6 ซม. ต่อพิกเซล

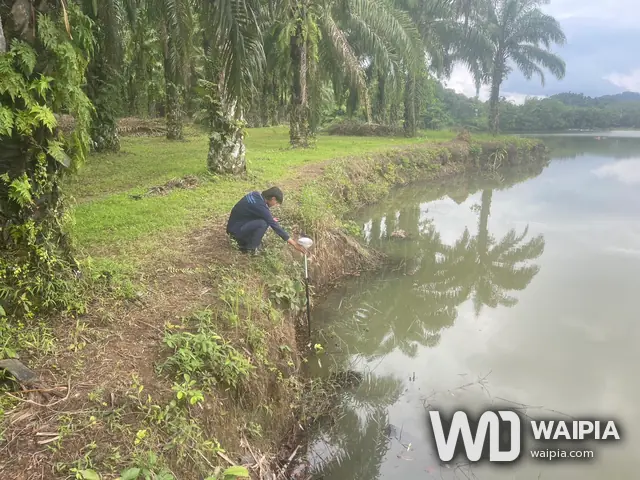

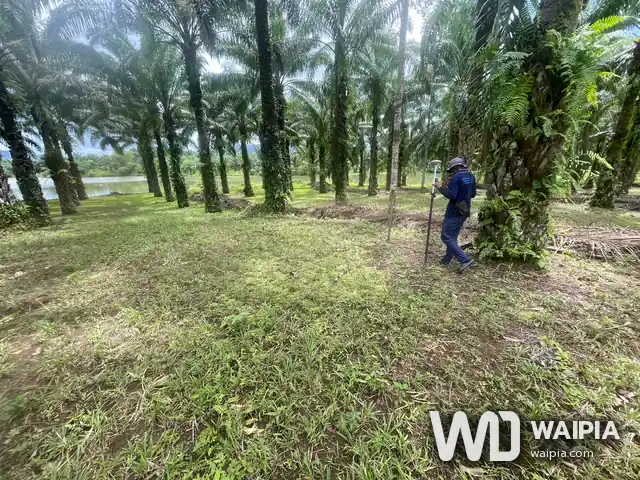

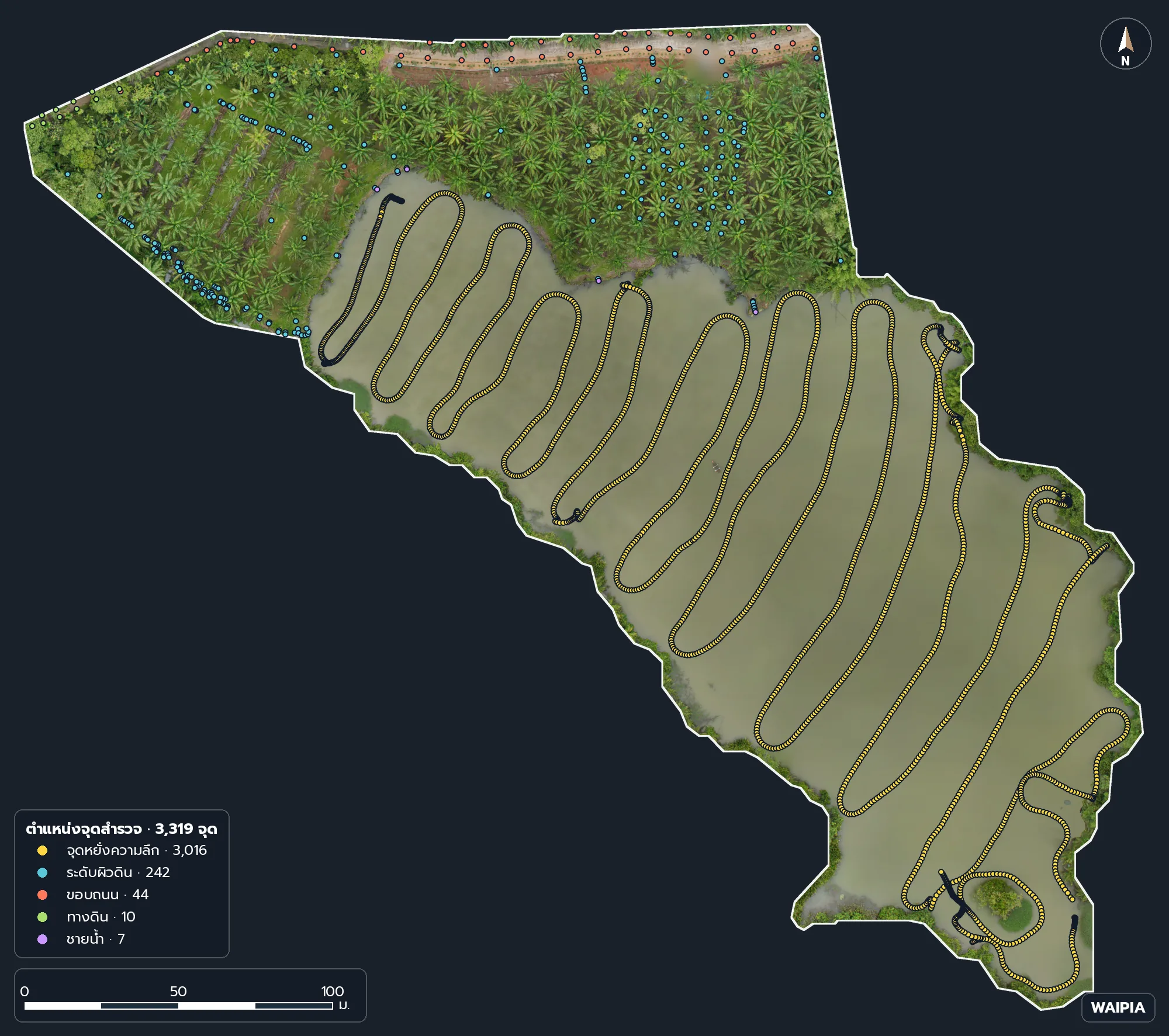

3. เก็บจุดบนบก เก็บจุดระดับด้วย GNSS RTK ได้ 334 จุด ครอบคลุมพื้นที่ใต้ต้นปาล์ม ขอบถนน ทางดิน และแนวชายน้ำ

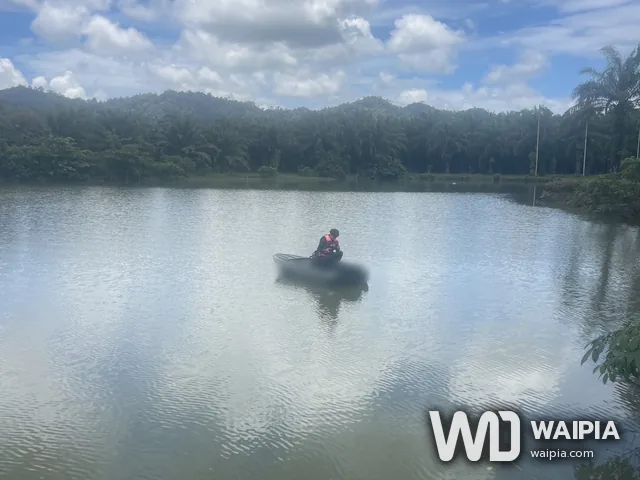

4. หยั่งน้ำด้วยเรือ ติดเสา GNSS กับเครื่องหยั่งน้ำบนเรือเล็ก วิ่งตามแนวสำรวจทั่วบึงในเวลาราวหนึ่งชั่วโมง ได้จุดหยั่งราว 3,000 จุด ทุกจุดอยู่ในสถานะ Fix

สิ่งที่ได้

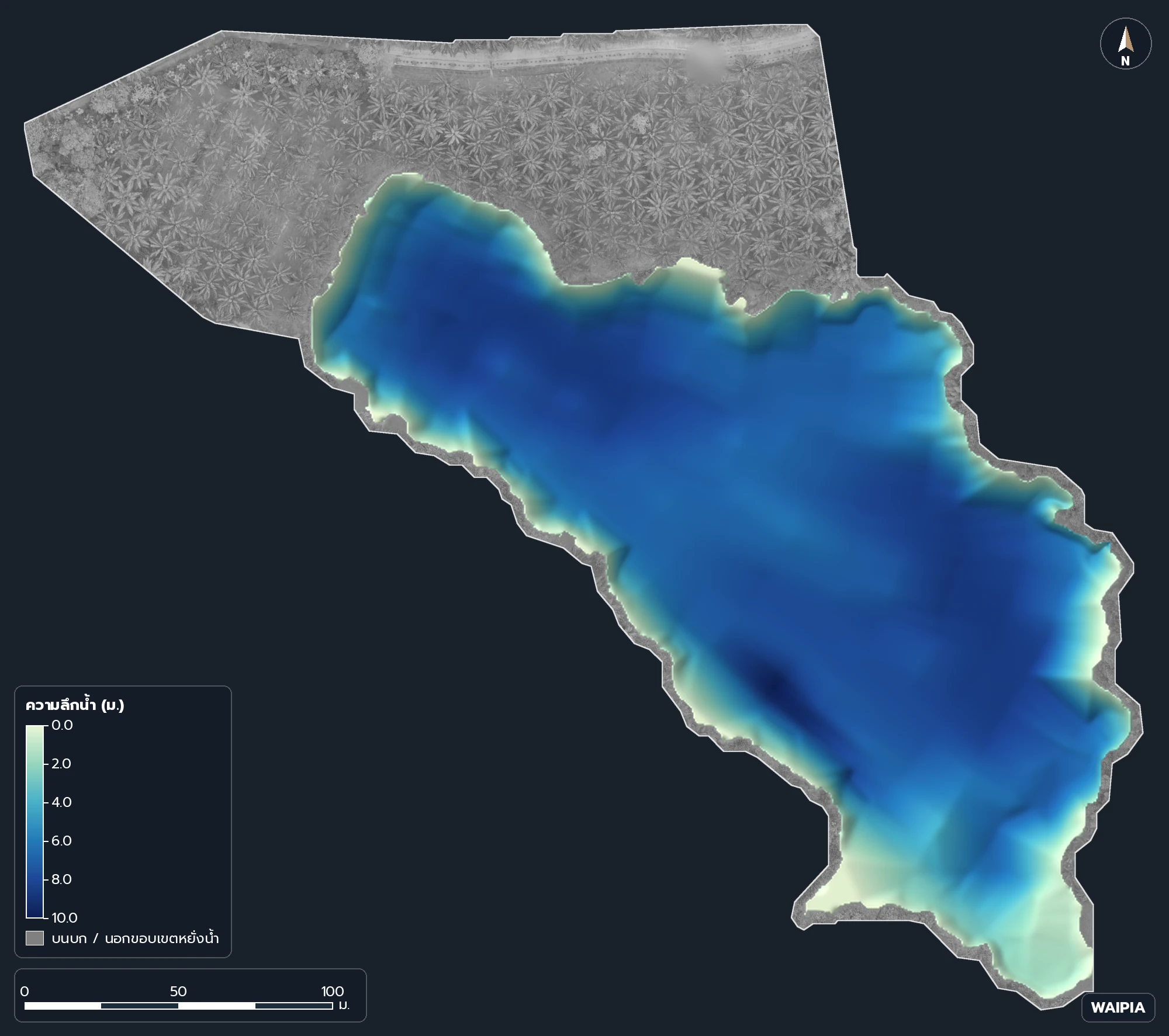

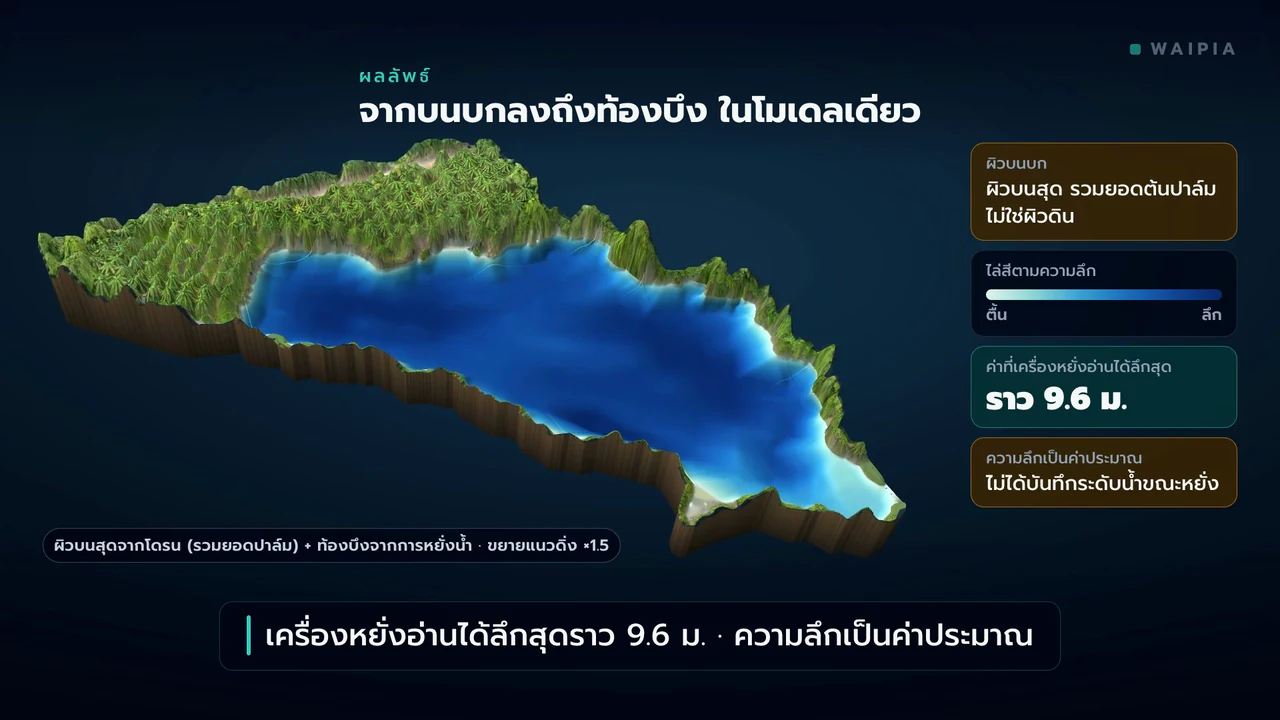

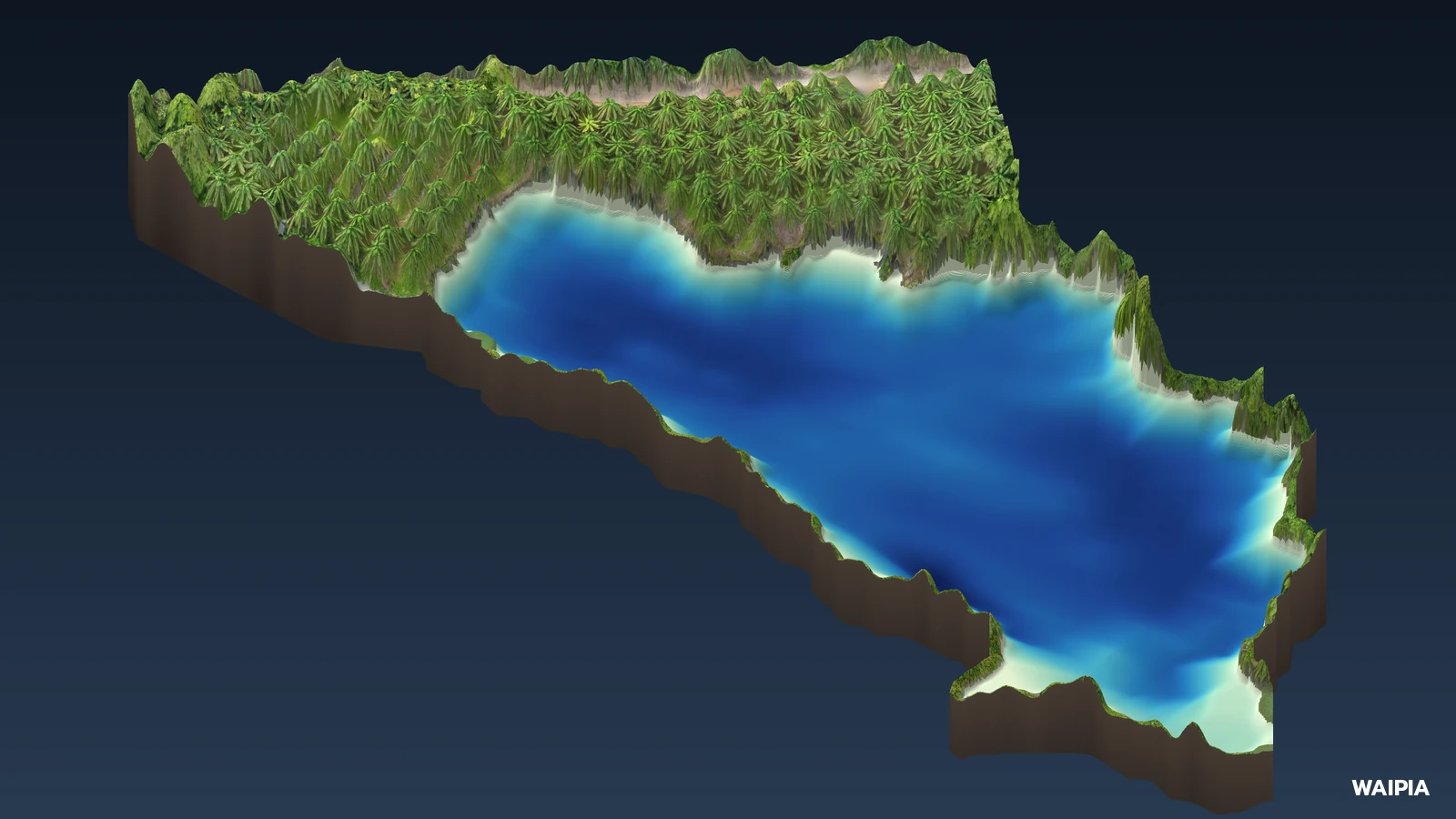

ข้อมูลจากโดรน จุด RTK และจุดหยั่งน้ำ ถูกนำมาเรียงเป็นผิวต่อเนื่องจากบนบกลงถึงท้องบึง โมเดล 3 มิติด้านบนหมุนดูได้ ผิวน้ำเปิดออกเพื่อเห็นรูปร่างท้องบึงที่ไล่สีตามความลึก

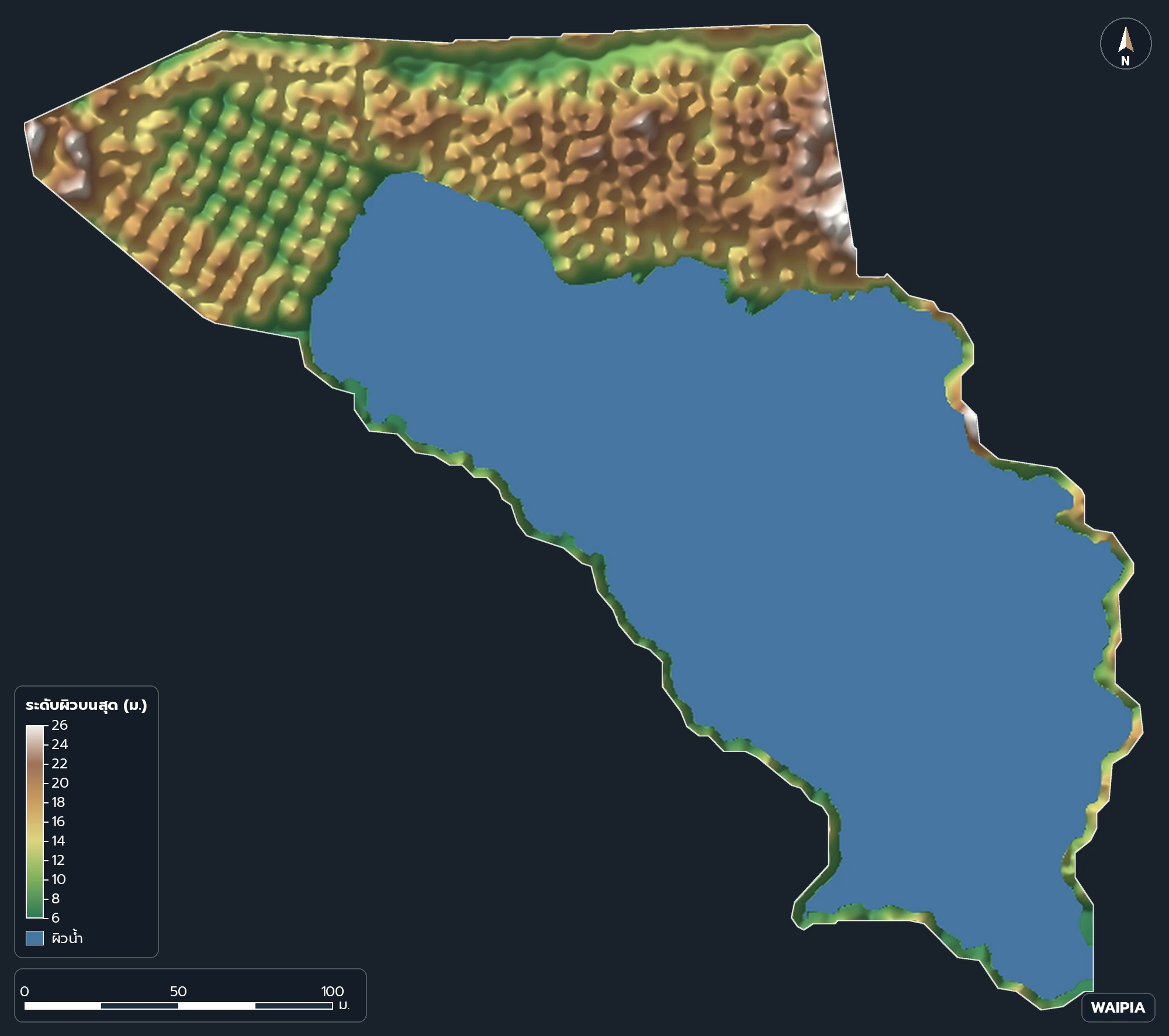

ข้อควรรู้เรื่องข้อมูล ผิวบนบกในโมเดลมาจากแบบจำลองผิวของโดรน จึงเป็นผิวบนสุดที่รวมยอดต้นปาล์ม ไม่ใช่ผิวดิน ส่วนระดับน้ำไม่ได้บันทึกขณะหยั่ง เราจึงใช้ระดับน้ำที่ประมาณไว้คิดความลึก ความลึกน้ำในงานนี้เป็นค่าประมาณ ค่าระดับของท้องบึงเป็นค่าที่วัดได้ ค่าที่เครื่องหยั่งอ่านได้ลึกสุดราว 9.6 ม. ส่วนความลึกโดยประมาณบนแผนที่สูงสุดราว 10 ม.

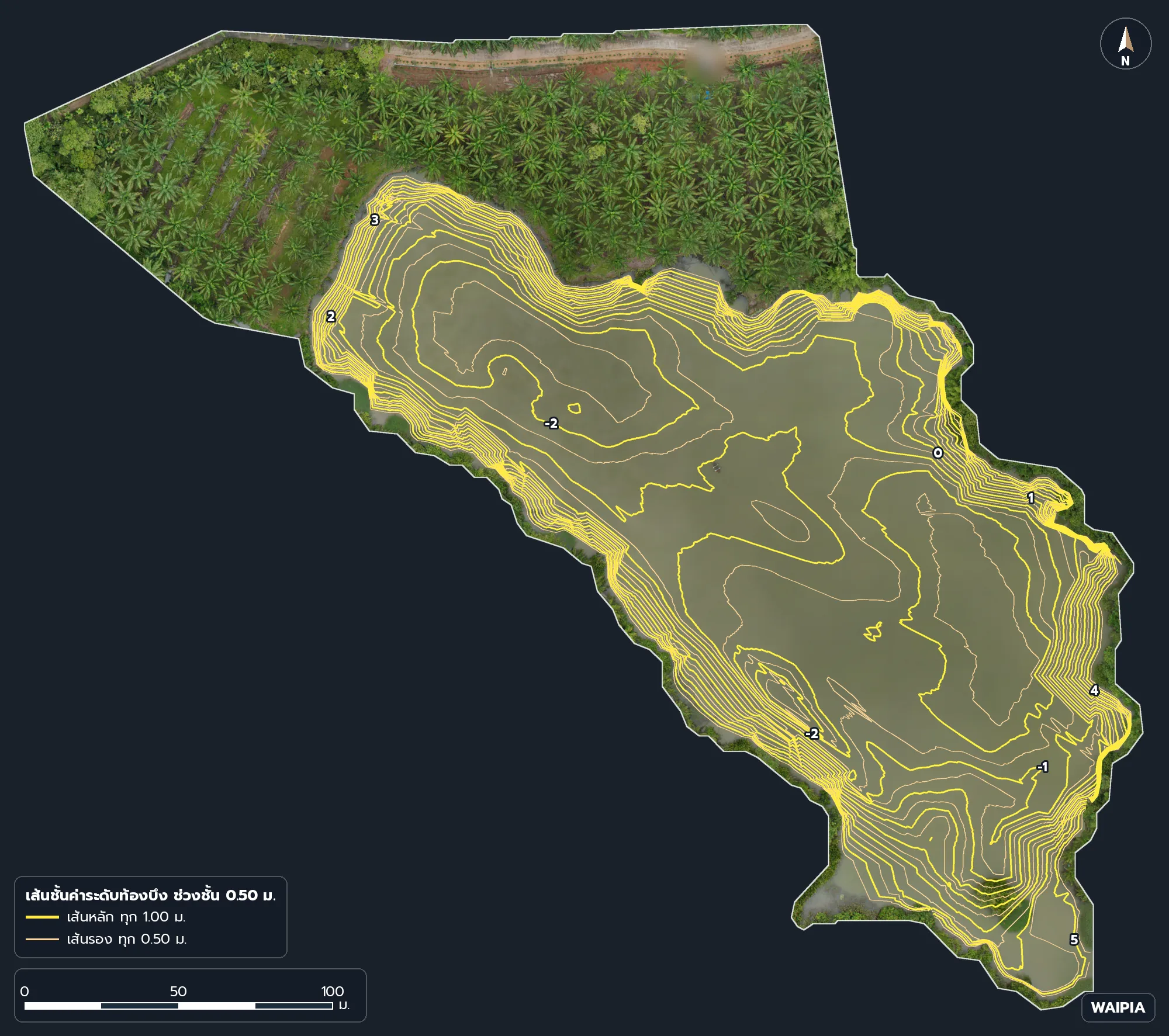

งานส่งมอบประกอบด้วยแบบ CAD แบบ PDF ออร์โธโมเสก ผิวท้องน้ำกริด 0.50 ม. ตารางจุดรังวัด และรายงานผลการสำรวจ
