สำรวจภูมิประเทศและหยั่งความลึกบึงน้ำ · จ.ราชบุรี
- สำรวจภูมิประเทศและหยั่งความลึกน้ำ
- จ.ราชบุรี
- ปี 2026

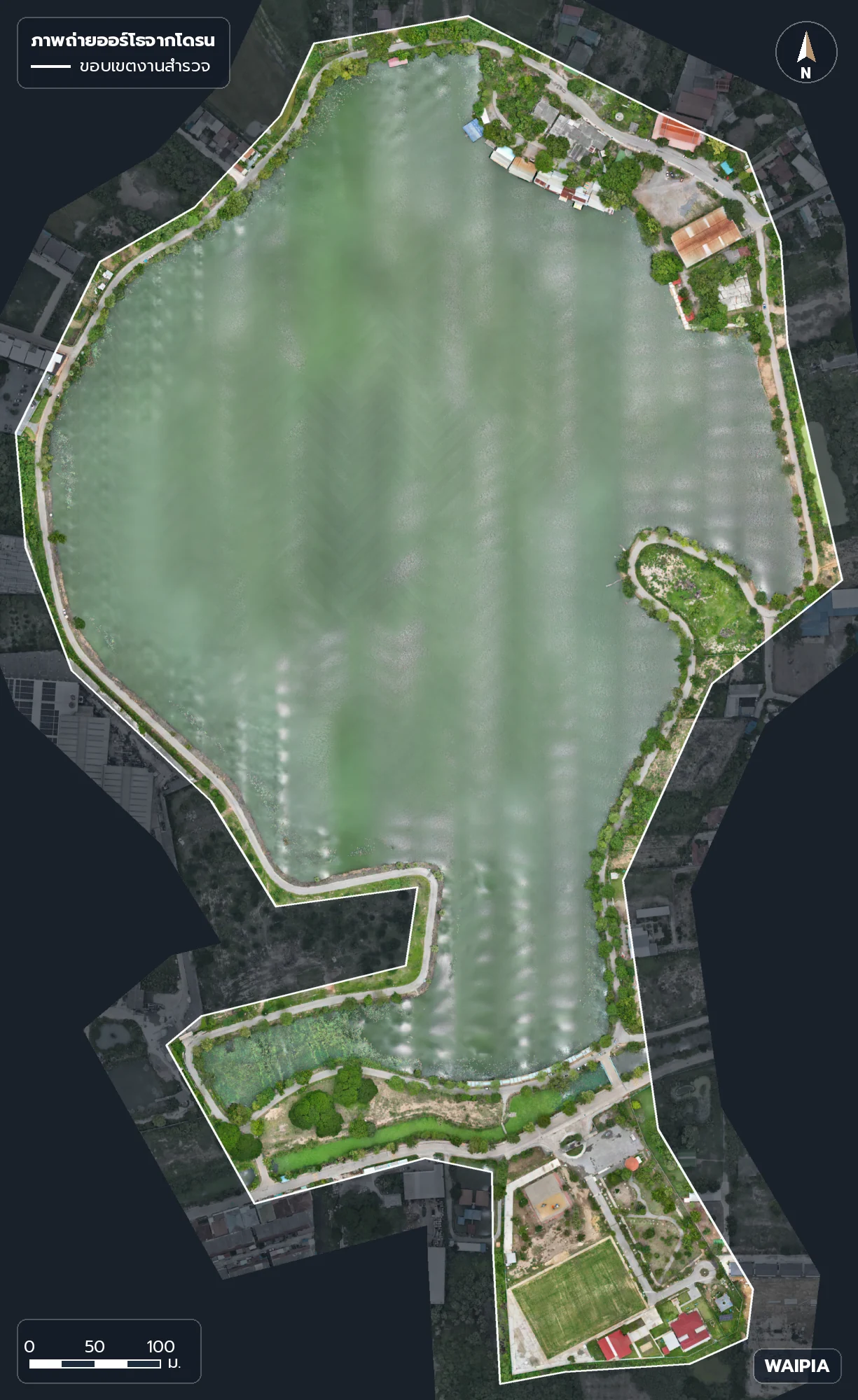

- ออร์โธโมเสก

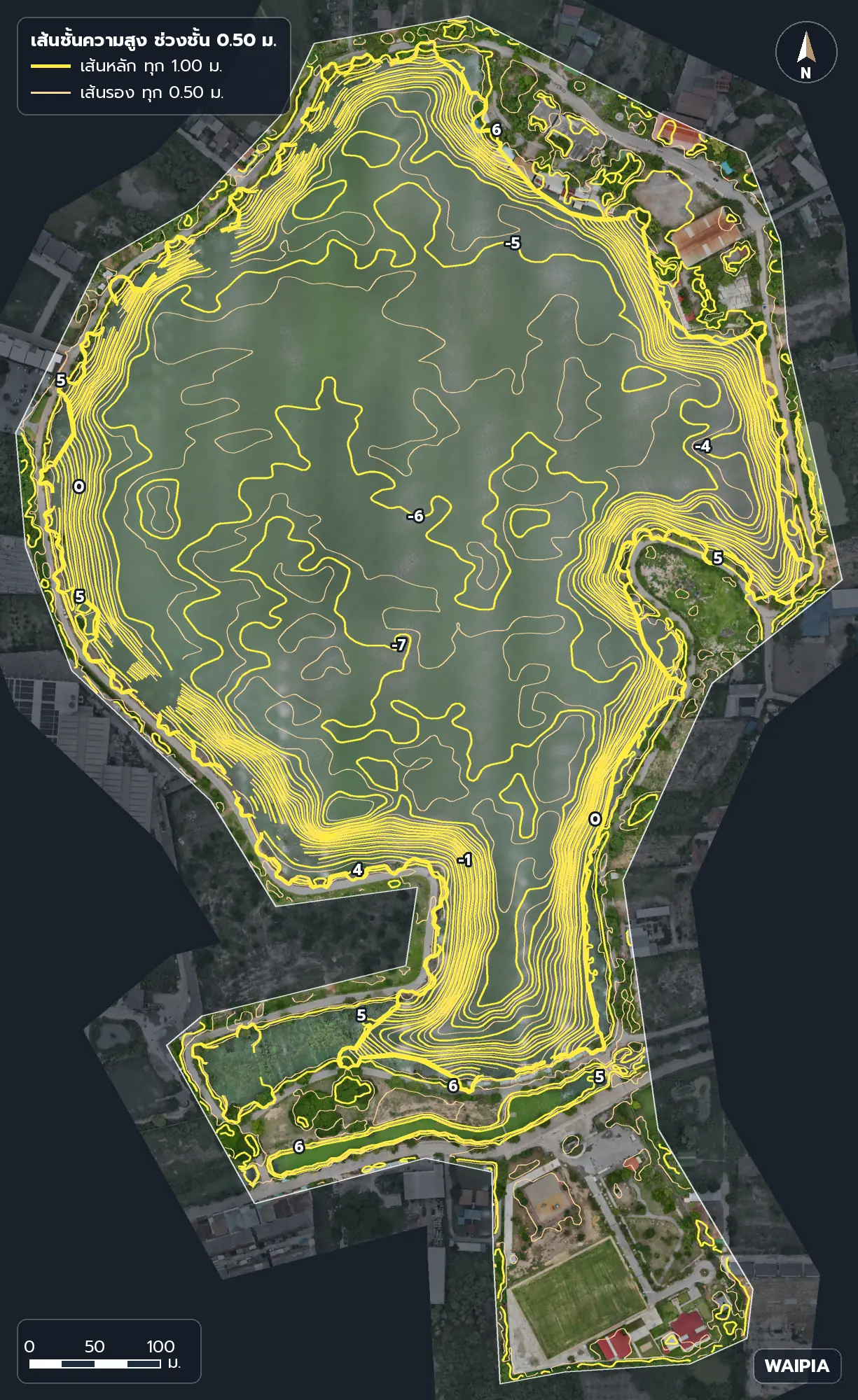

- เส้นชั้นความสูง 0.50 ม.

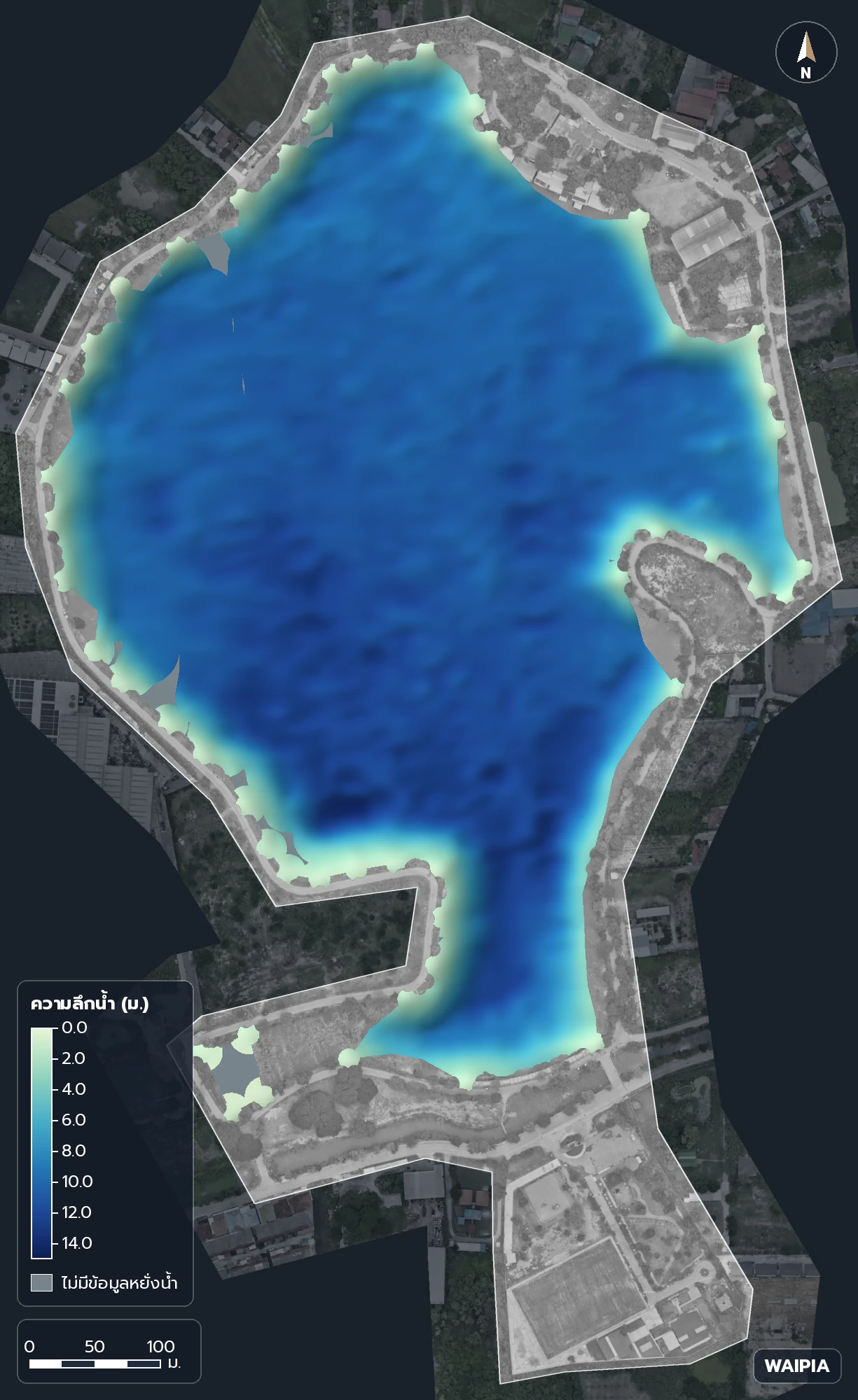

- แผนที่ความลึกน้ำ

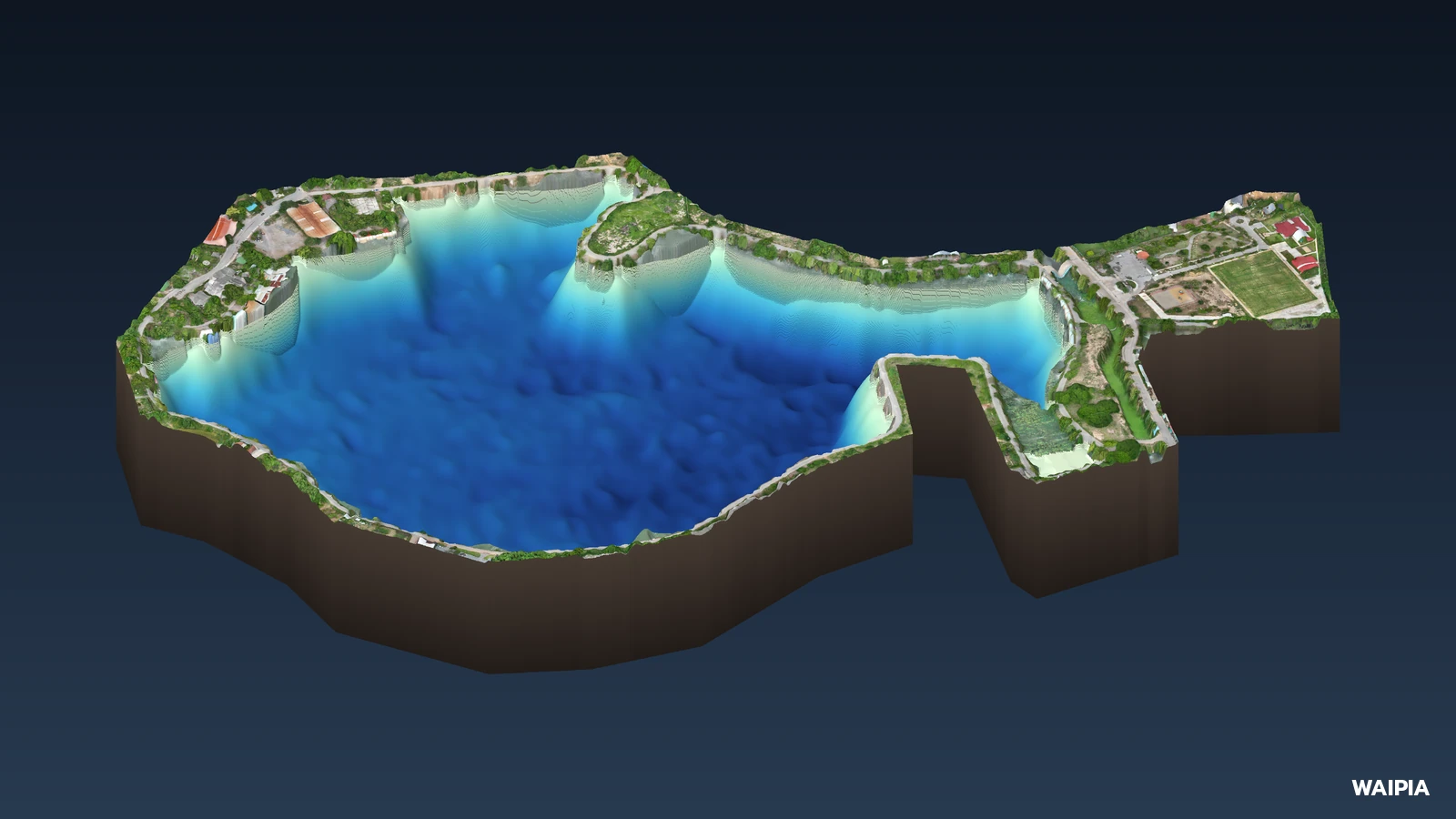

- แบบจำลองผิวดินและท้องน้ำ
โมเดลจากข้อมูลสำรวจจริงของงานนี้ · แสดงแบบย่อความละเอียด
สำรวจบึงน้ำและพื้นที่โดยรอบราว 245 ไร่ ด้วยโดรน เครื่อง GNSS RTK และเรือหยั่งน้ำ ได้ผิวดินและท้องน้ำเป็นผิวเดียวกัน พร้อมออร์โธโมเสก เส้นชั้นความสูง และแผนที่ความลึกน้ำ
- ราว 245 ไร่
- พื้นที่สำรวจ
- ราว 158 ไร่
- พื้นที่แหล่งน้ำ
- ราว 14 ม.
- ความลึกน้ำสูงสุด
- 19,338 จุด
- จุดหยั่งน้ำ
- 2,944 จุด
- จุดเก็บ RTK
- 2.56 ซม./พิกเซล
- ออร์โธโมเสก

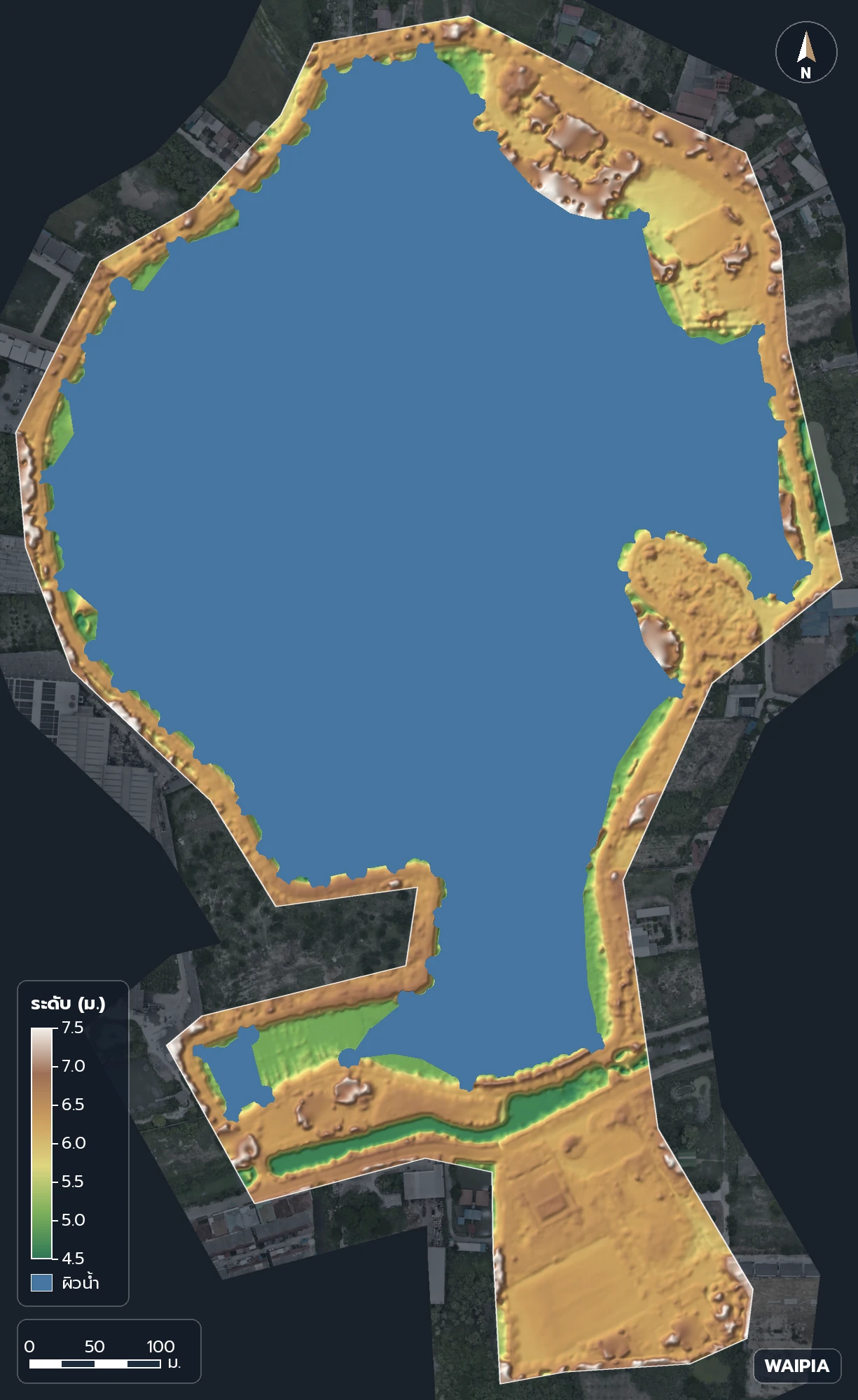

- ค่าระดับ
- ท้องน้ำต่ำสุด −9.41 ม.
- ผิวดินสูงสุด 7.55 ม.
- ผิวน้ำวันสำรวจ 4.98 ม.
ผลงานแผนที่
แผนที่ที่จัดทำจากข้อมูลสำรวจของงานนี้ เลือกดูทีละชั้น หรือเทียบกับภาพออร์โธ
ลงสนาม
ภาพการทำงานในพื้นที่จริงของงานนี้

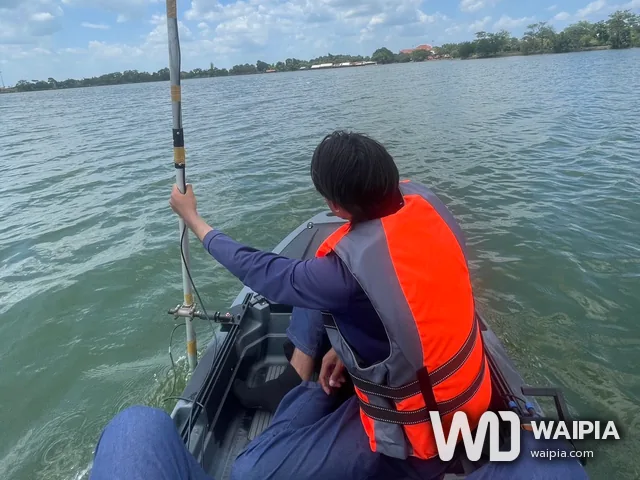

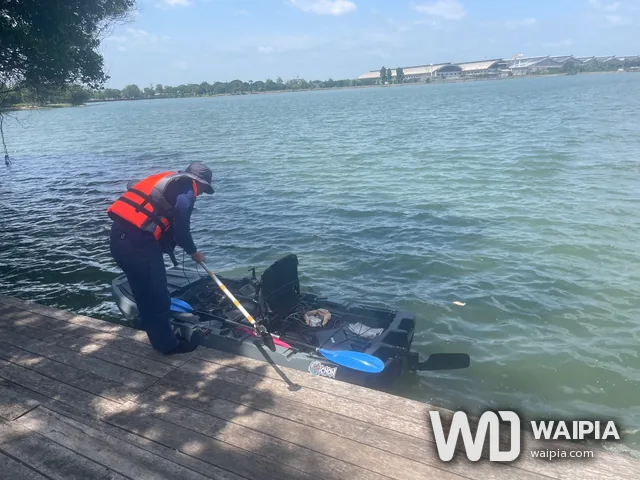

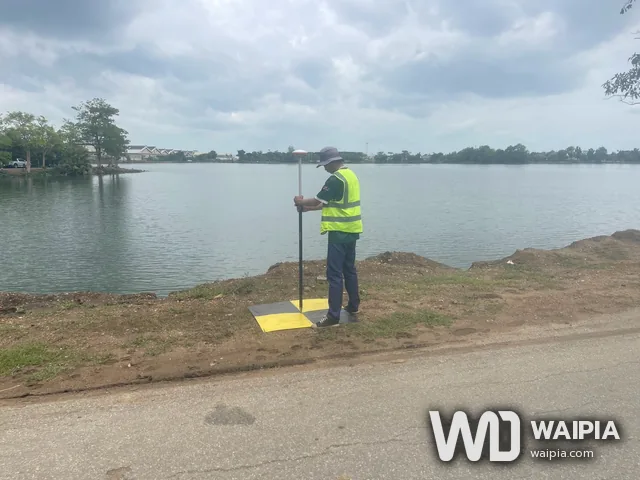

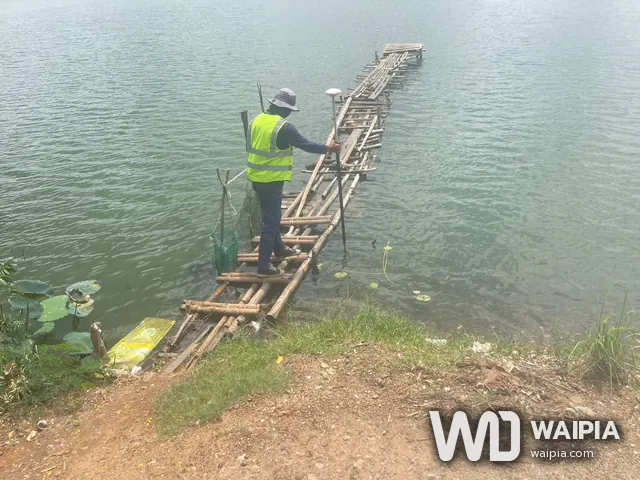

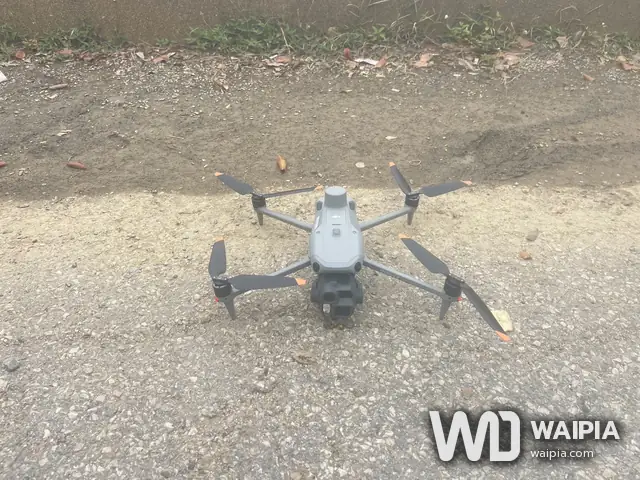

ตั้งสถานีฐาน GNSS ริมน้ำ วางเป้าควบคุมภาพถ่ายก่อนบินโดรน โดรนสำรวจสำหรับบินถ่ายภาพ เก็บจุดรายละเอียดริมน้ำด้วย RTK เก็บระดับตามแนวตลิ่ง เตรียมเรือหยั่งน้ำ เสา GNSS กับหัวหยั่งน้ำบนเรือ วิ่งเรือเก็บความลึกตามแนวสำรวจ
เกี่ยวกับงานนี้
งานนี้คืออะไร
งานสำรวจบึงน้ำขนาดใหญ่และพื้นที่โดยรอบ เพื่อให้ผู้ออกแบบได้ข้อมูลภูมิประเทศทั้งส่วนบนบกและใต้น้ำไปใช้ต่อ พื้นที่สำรวจราว 245 ไร่ ในจำนวนนี้เป็นผิวน้ำราว 158 ไร่
เราลงสนามอย่างไร

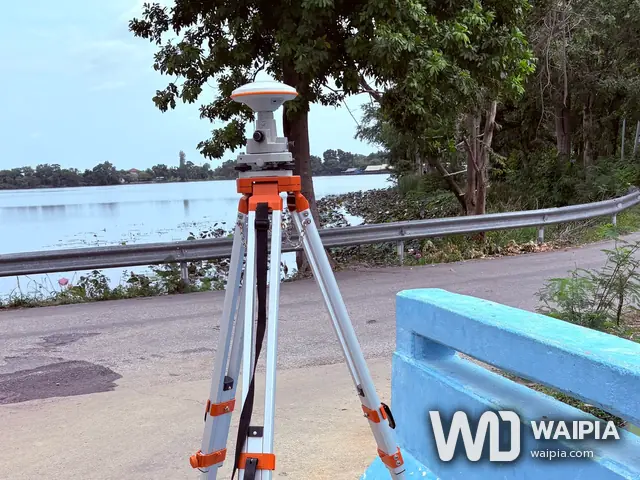

1. วางหมุดและสถานีฐาน ตั้งเครื่องรับ GNSS เป็นสถานีฐานในพื้นที่ แล้ววางเป้าควบคุมภาพถ่ายกระจายรอบบึง
2. บินโดรนถ่ายภาพ บินเก็บภาพทั้งพื้นที่ ประมวลผลเป็นออร์โธโมเสกความละเอียด 2.56 ซม. ต่อพิกเซล และกลุ่มจุดสามมิติ

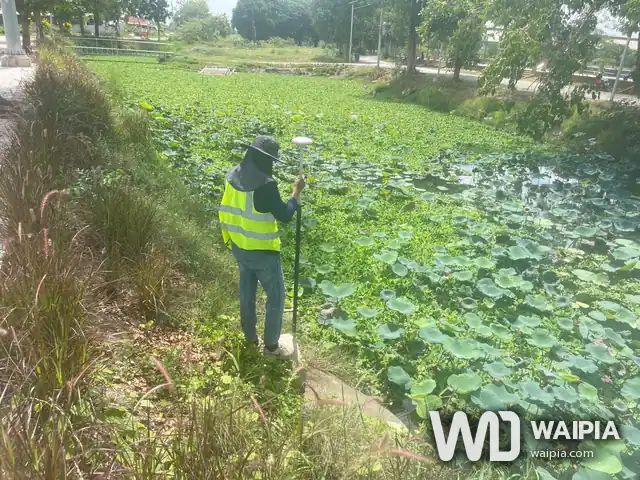

3. เก็บจุดด้วย RTK เดินเก็บจุดระดับ 2,944 จุด ในส่วนที่ต้นไม้หรือสิ่งปลูกสร้างบังผิวดิน และตามแนวตลิ่ง

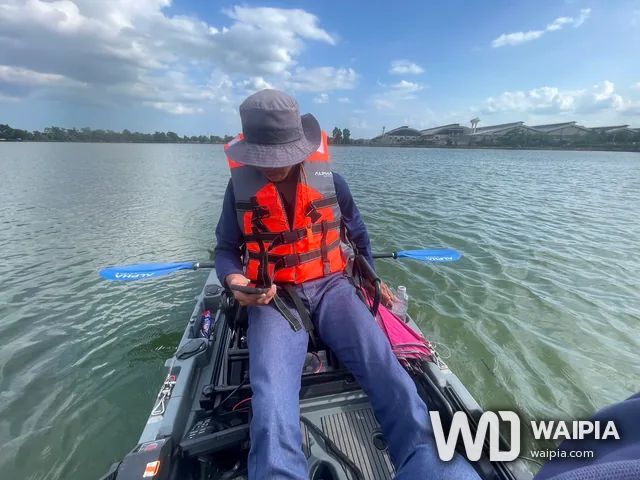

4. หยั่งน้ำด้วยเรือ ติดตั้งเสา GNSS กับหัวหยั่งน้ำบนเรือคายัค วิ่งตามแนวสำรวจที่ห่างกัน 10 เมตร ได้จุดความลึก 19,338 จุด
สิ่งที่ได้
ข้อมูลจากโดรน จุด RTK และจุดหยั่งน้ำ ถูกหลอมเป็นแบบจำลองผิวเดียวที่ต่อเนื่องจากบนตลิ่งลงถึงท้องบึง โมเดล 3 มิติด้านบนของหน้านี้สร้างจากข้อมูลชุดเดียวกัน โดยลดความละเอียดลงสำหรับแสดงบนเว็บ
งานส่งมอบประกอบด้วยรายงาน ไฟล์แบบ DWG และแบบ PDF พร้อมออร์โธโมเสก เส้นชั้นความสูง และแผนที่ความลึกน้ำ
ผู้ออกแบบต้องการรูปร่างของบึงทั้งบนตลิ่งและใต้น้ำเป็นข้อมูลชุดเดียว แต่ภาพถ่ายจากโดรนมองไม่เห็นท้องน้ำ และพื้นที่รอบบึงมีต้นไม้กับสิ่งปลูกสร้างบังผิวดินอยู่หลายช่วง
บินโดรนถ่ายภาพทั้งพื้นที่โดยอ้างอิงเป้าควบคุมภาคพื้นดิน เก็บจุดระดับด้วย GNSS RTK ในส่วนที่ภาพถ่ายมองไม่ถึง และวิ่งเรือหยั่งน้ำตามแนวสำรวจที่วางไว้ทั่วบึง แล้วนำข้อมูลทั้งสามแหล่งมาหลอมเป็นผิวเดียว
ได้ผิวดินและท้องน้ำต่อเนื่องเป็นผิวเดียว พร้อมออร์โธโมเสก เส้นชั้นความสูงทุก 0.50 ม. และแผนที่ความลึกน้ำ ผิวดินที่ได้จากโดรนเมื่อเทียบกับจุด RTK บนผิวแข็งคลาดเคลื่อน 1.2–1.6 ซม. (RMSE)
- Drone Photogrammetry
- GNSS RTK
- Echo Sounder
- DTM
- Contour
