สำรวจทำบัญชีต้นไม้รายต้นด้วย GIS และกลุ่มจุดสามมิติ · จ.นนทบุรี

งานนี้คืออะไร

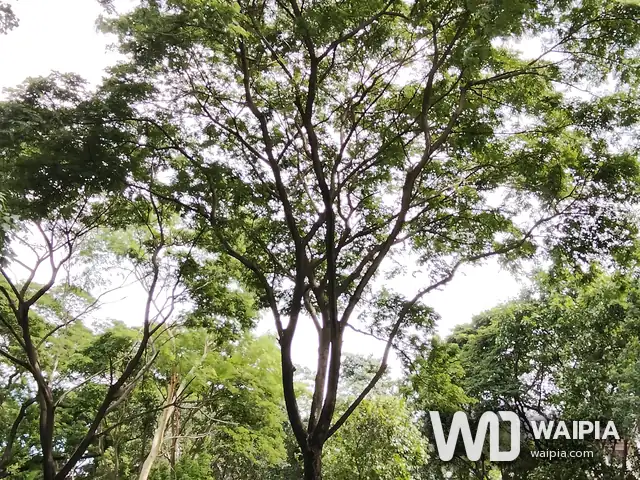

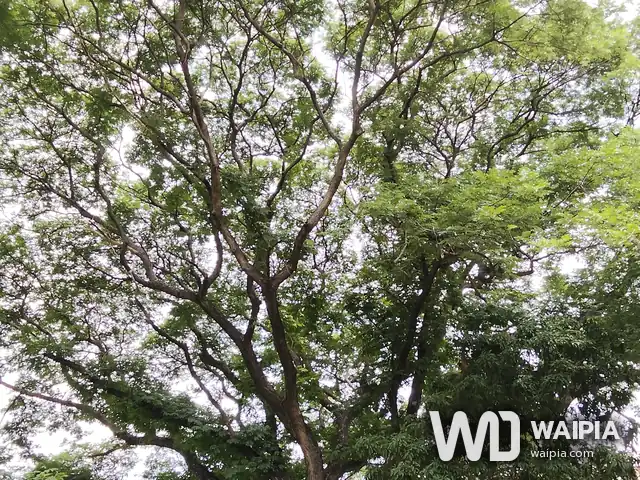

งานสำรวจทำบัญชีต้นไม้รายต้นบนที่ดินเปล่าในเมือง เพื่อให้ผู้ออกแบบภูมิทัศน์มีต้นไม้เข้าสเกลบนแปลนตามตำแหน่งจริง ในแปลงมีต้นไม้ 85 ต้น 20 ชนิด ต้นที่สูงเกิน 15 ม. มี 19 ต้น

เราลงสนามอย่างไร

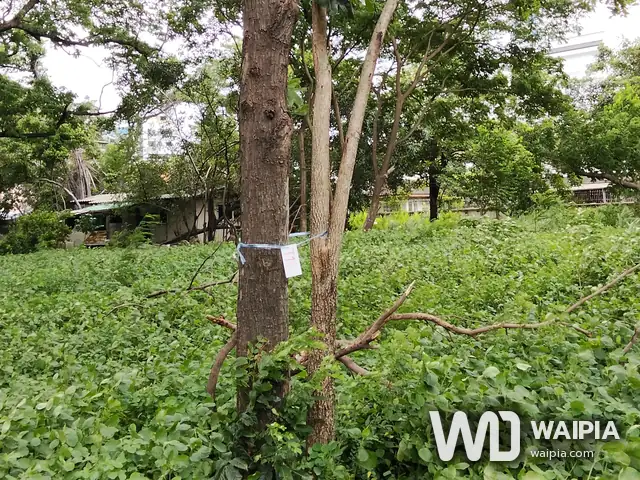

1. สำรวจรายต้น เดินสำรวจ 3 วัน ติดป้ายหมายเลขที่ลำต้น เก็บตำแหน่งและระดับดินที่โคนต้นด้วย GNSS RTK

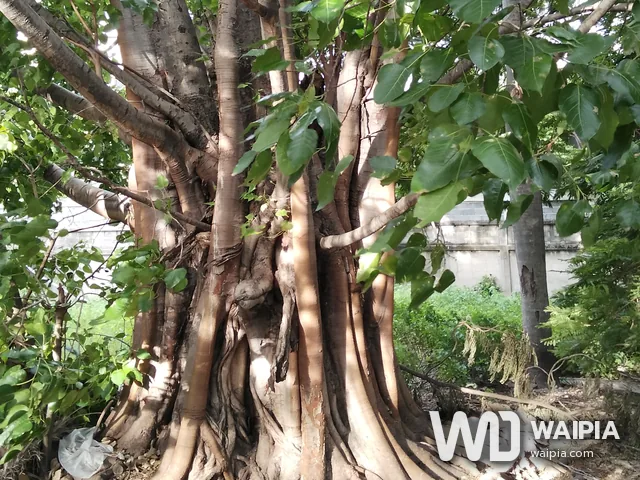

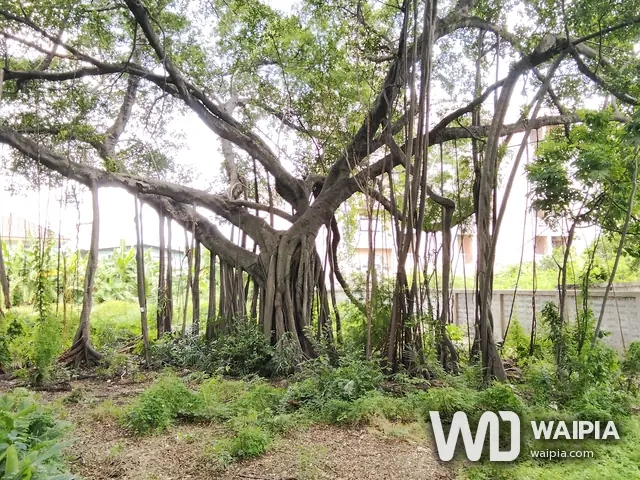

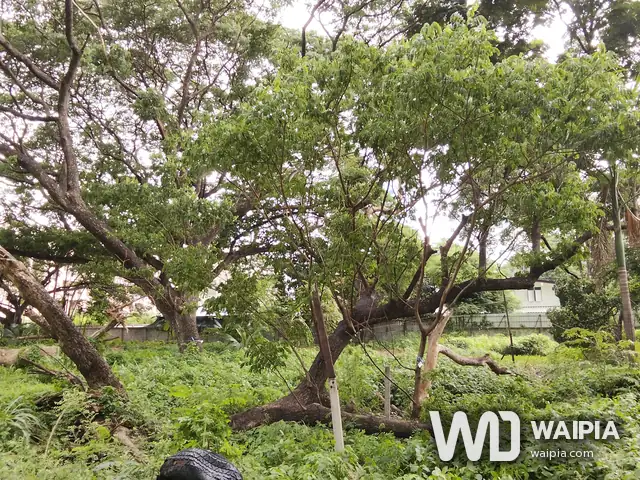

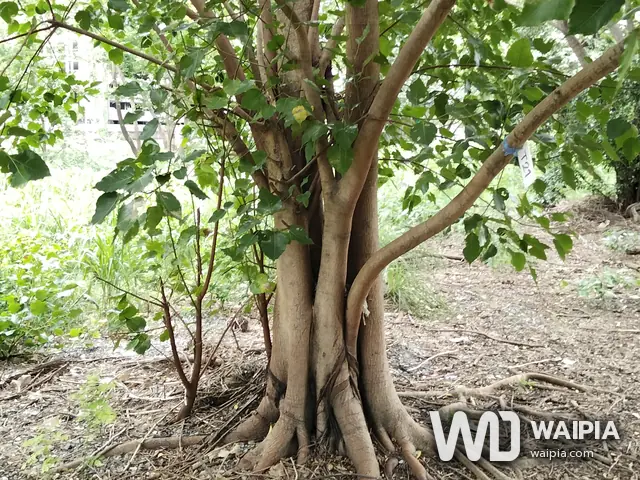

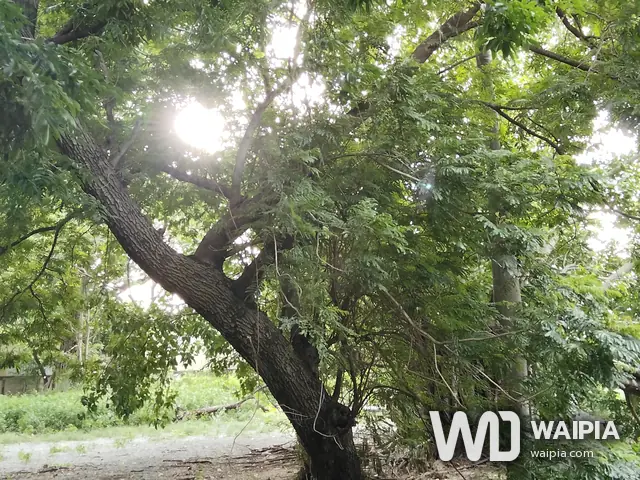

2. บันทึกลงชั้นข้อมูล GIS บันทึกชื่อชนิด ขนาดลำต้น ทรงพุ่ม รากที่โผล่ รากอากาศ ระยะเอน และรูปถ่ายของแต่ละต้น รวม 233 รูป

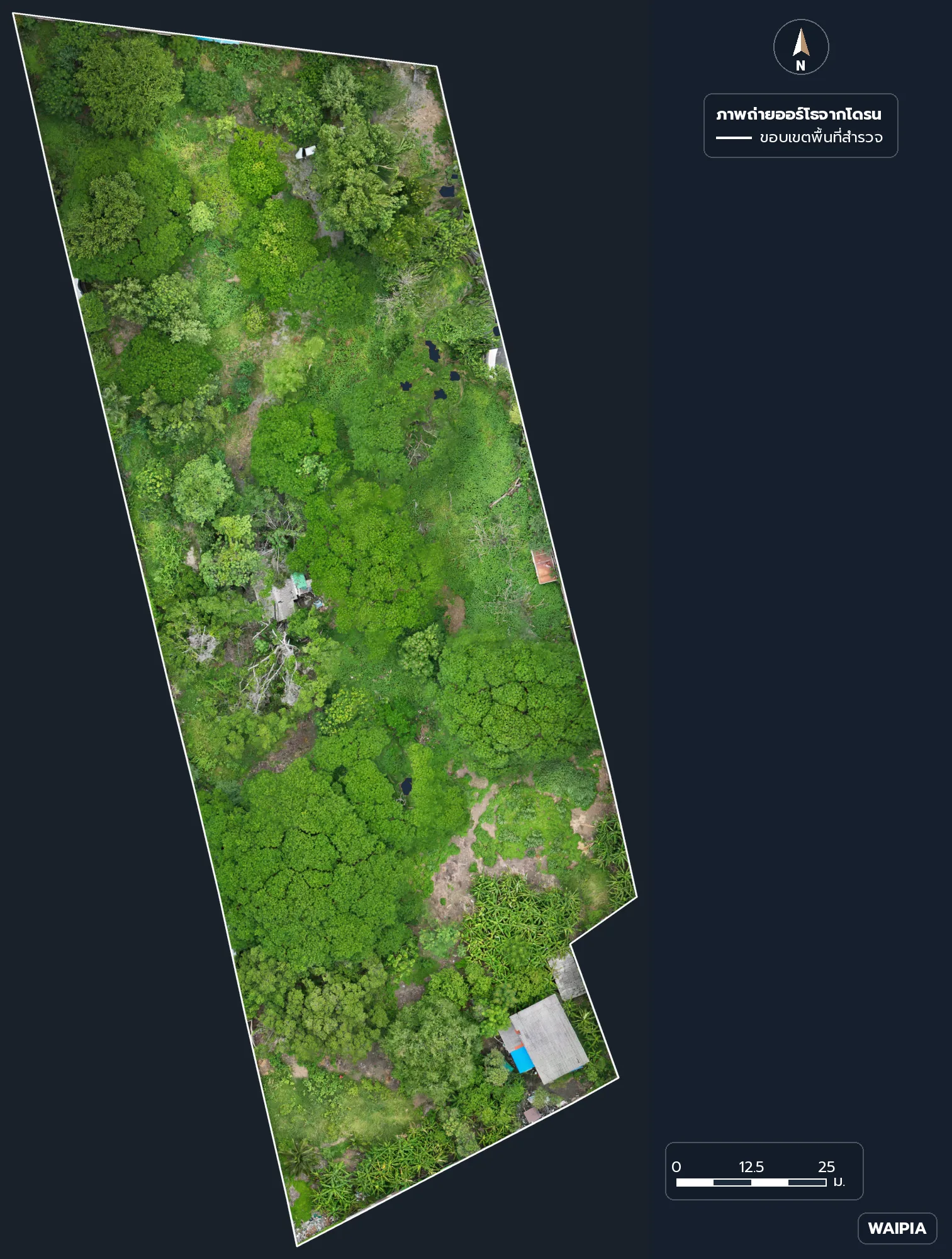

3. สแกนสามมิติและบินโดรน สแกนภาคพื้นด้วยเครื่องสแกนแบบ SLAM รวมกับข้อมูลจากโดรน ได้กลุ่มจุดสามมิติราว 402 ล้านจุด และออร์โธโมเสกความละเอียดราว 1.1 ซม. ต่อพิกเซล

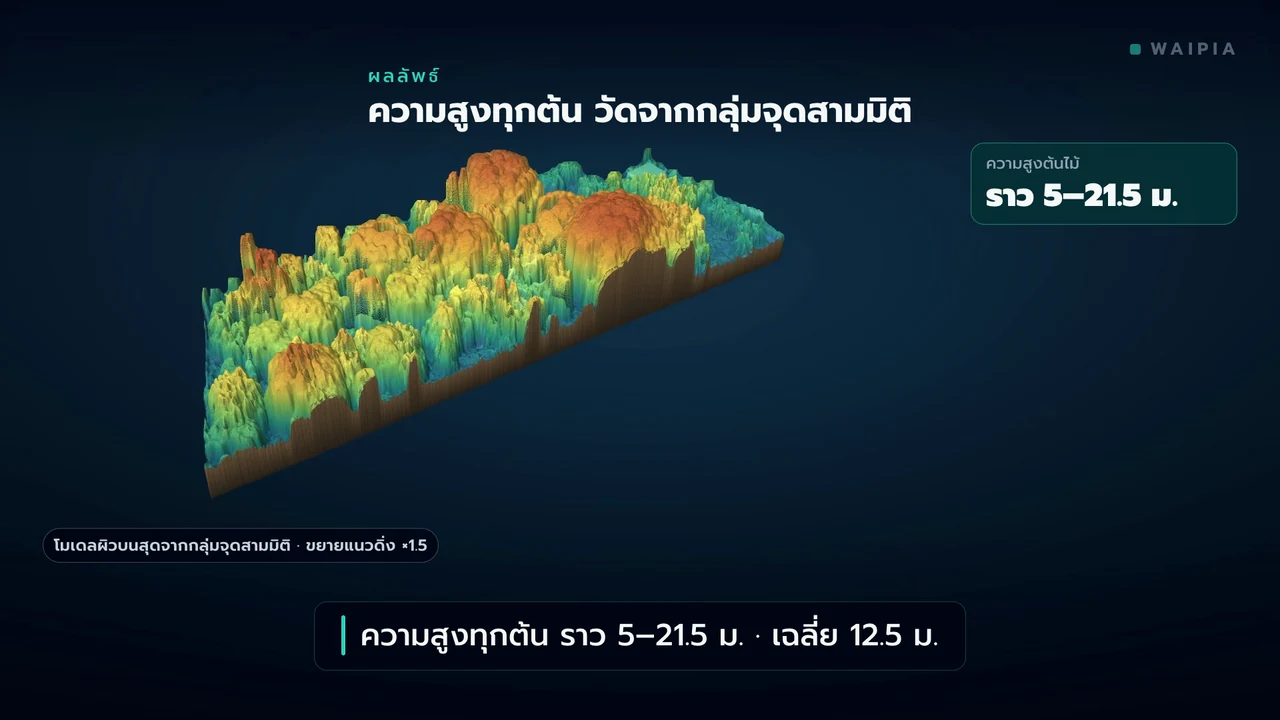

4. วัดความสูงจากกลุ่มจุด ความสูงของแต่ละต้นคือระดับยอดเรือนยอดในกลุ่มจุด ลบด้วยระดับดินที่รังวัดที่โคนต้น

สิ่งที่ได้

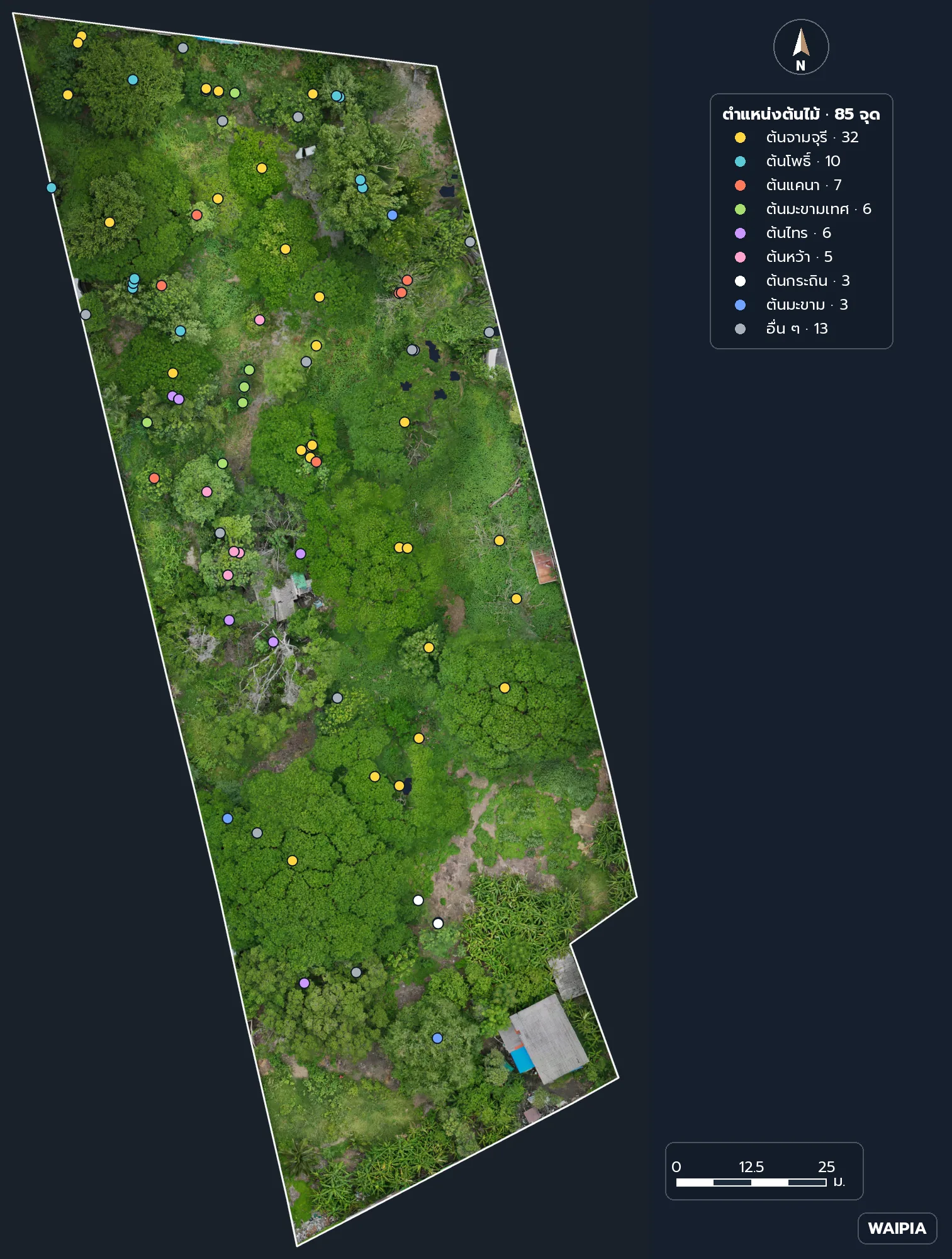

งานส่งมอบประกอบด้วยรายงานบัญชีต้นไม้ 91 หน้า ซึ่งมีหน้าข้อมูลของทุกต้นพร้อมรูปถ่ายและแผนที่ตำแหน่ง ผังต้นไม้มาตราส่วน 1:500 ตารางบัญชีต้นไม้ และชั้นข้อมูล GIS กับกลุ่มจุดสามมิติที่เปิดดูออนไลน์ได้

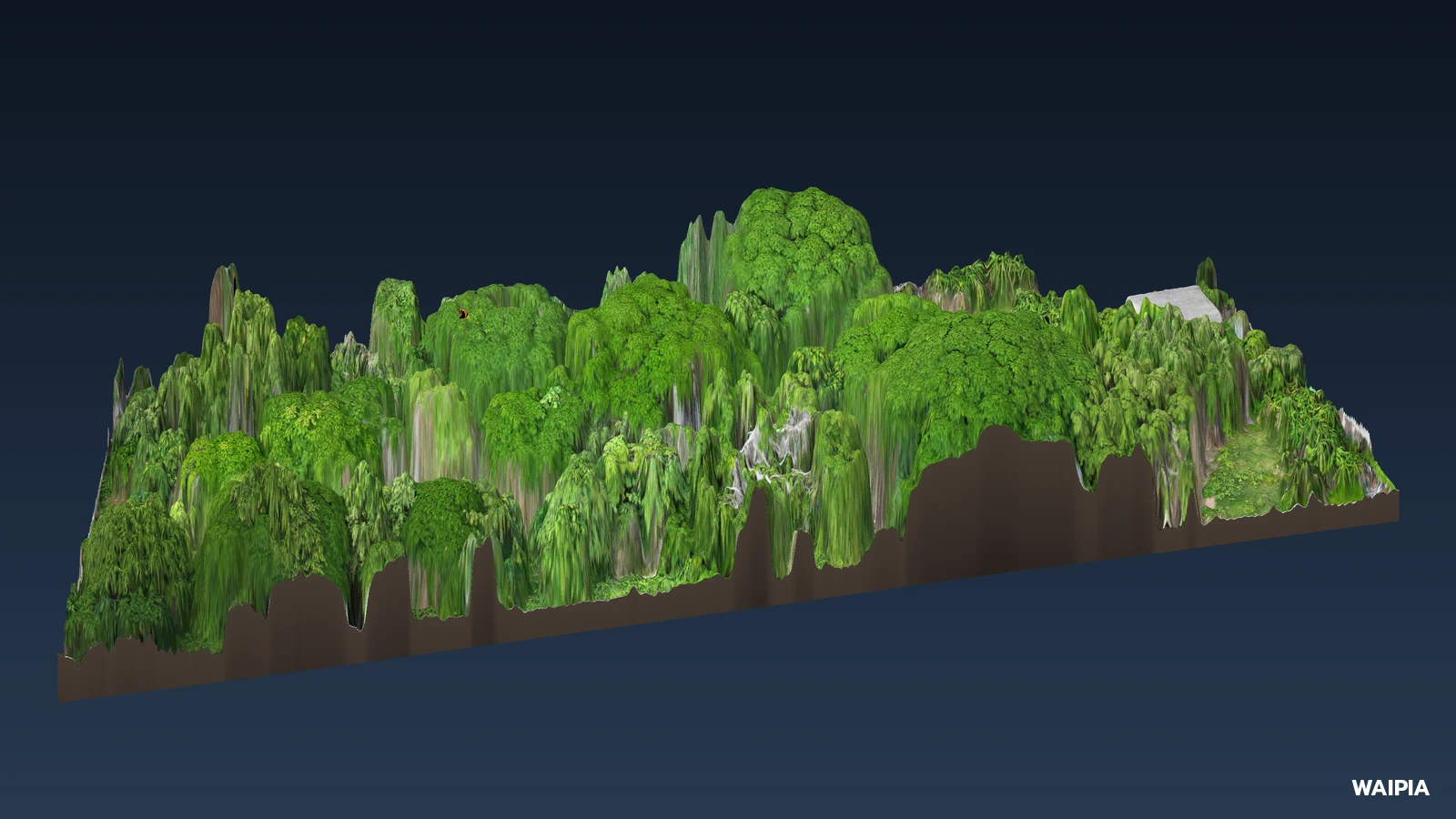

โมเดล 3 มิติด้านบนของหน้านี้เป็นผิวบนสุดจากกลุ่มจุดสามมิติ รวมเรือนยอดต้นไม้และสิ่งปลูกสร้างในแปลง โดยลดความละเอียดลงสำหรับแสดงบนเว็บ ใต้เรือนยอดจึงแสดงเป็นผิวทึบ ไม่ใช่ลำต้นจริง
